PROFIBUS-BUSKOPPLER
Diagnosefunktionen
Fehlercodes des globales Statusregisters
Fehlercod
e (Hex)
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
9.3.2
Beispiel für das globale Statusregister
Im folgenden Beispiel liegt ein Netzteilfehler vor, das Feld Wert enthält den Rohdatenwert
"A784". Die restlichen Anzeigeelemente stellen den Rohdatenwert in aufbereiteter Form
dar (siehe Abbildung).
1

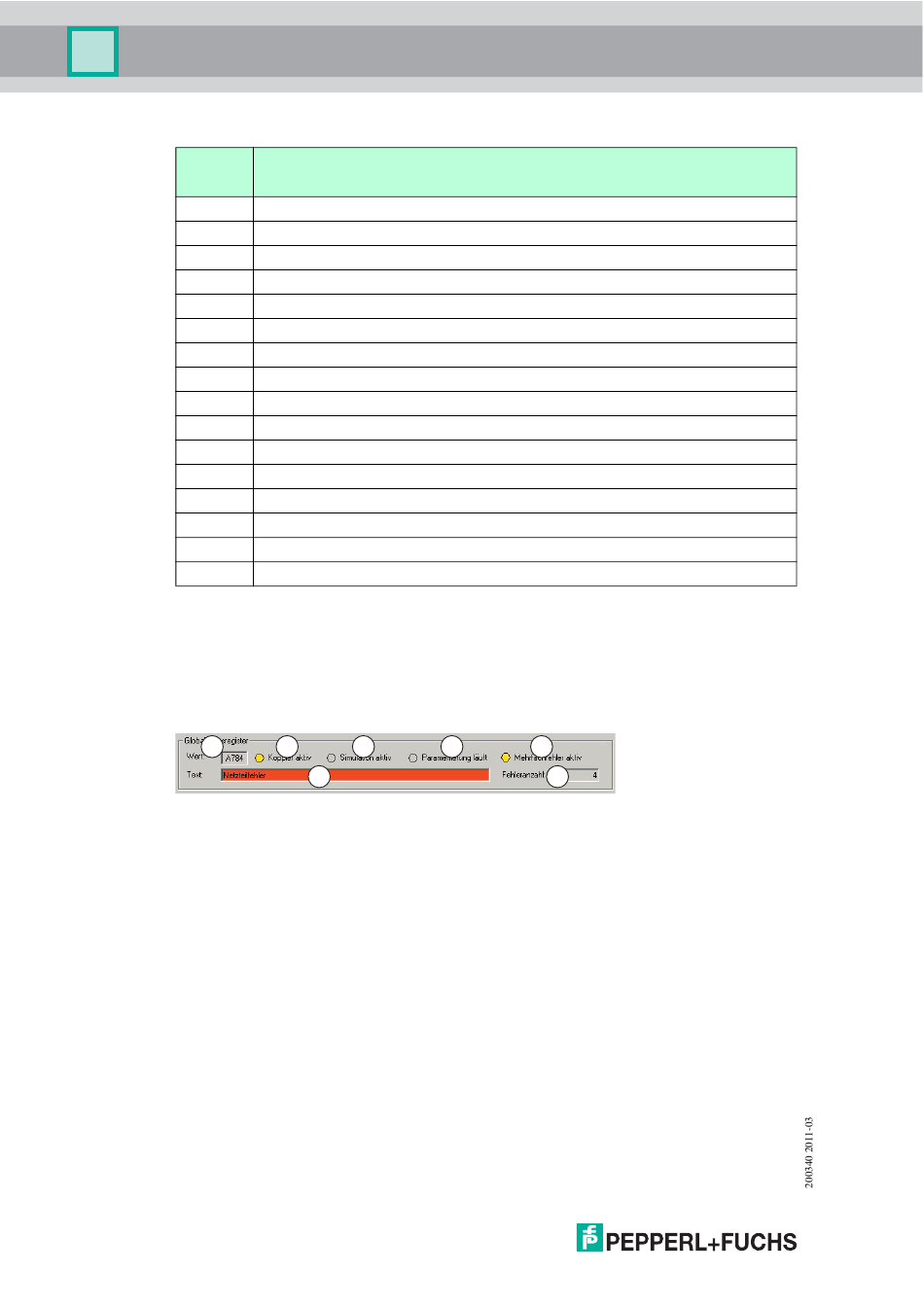

Abbildung 9.4: Messwertanzeige Buskoppler, Bereich Globalstatusregister
1 Feld Wert (Rohdatenwert)
2 Anzeige Koppler aktiv
3 Anzeige Simulation aktiv
4 Anzeige Parametrierung läuft
5 Anzeige Mehrfachfehler aktiv
6 Feld Fehlercode (bei 1 Fehler) bzw. Fehleranzahl (bei Mehrfachfehler)
7 Feld Text (Klartextmeldung)
Der Rohdatenwert wird aus den 16 Bits des Statusregisters gebildet. Die folgende Tabelle
stellt dar, wie sich der Rohdatenwert "A784" zusammensetzt und auf welche
Zustandsanzeigen der Wert aufgeteilt wird. Die Zahlen in Klammern beziehen sich auf die
Bildlegende.
314
Klartextmeldung
kein Fehler
Speicherfehler PIC (RAM)
Speicherfehler PIC (Register)
Speicherfehler PIC (Flash)
PIC interner Fehler
Kommandofehler PIC
Modulfehler
Netzteilfehler
Speicherfehler CPU32 (RAM)
Speicherfehler CPU32 (Flash)
CPU32 interner Fehler (Watchdog)
Redundanzfehler Arithmetik
Redundanzfehler Partner nicht vorhanden (kein Redundanzkoppler)
Redundanzfehler Link
Redundanzfehler Parameter inkonsistent
Reserviert
2
3
7
4
5
6
