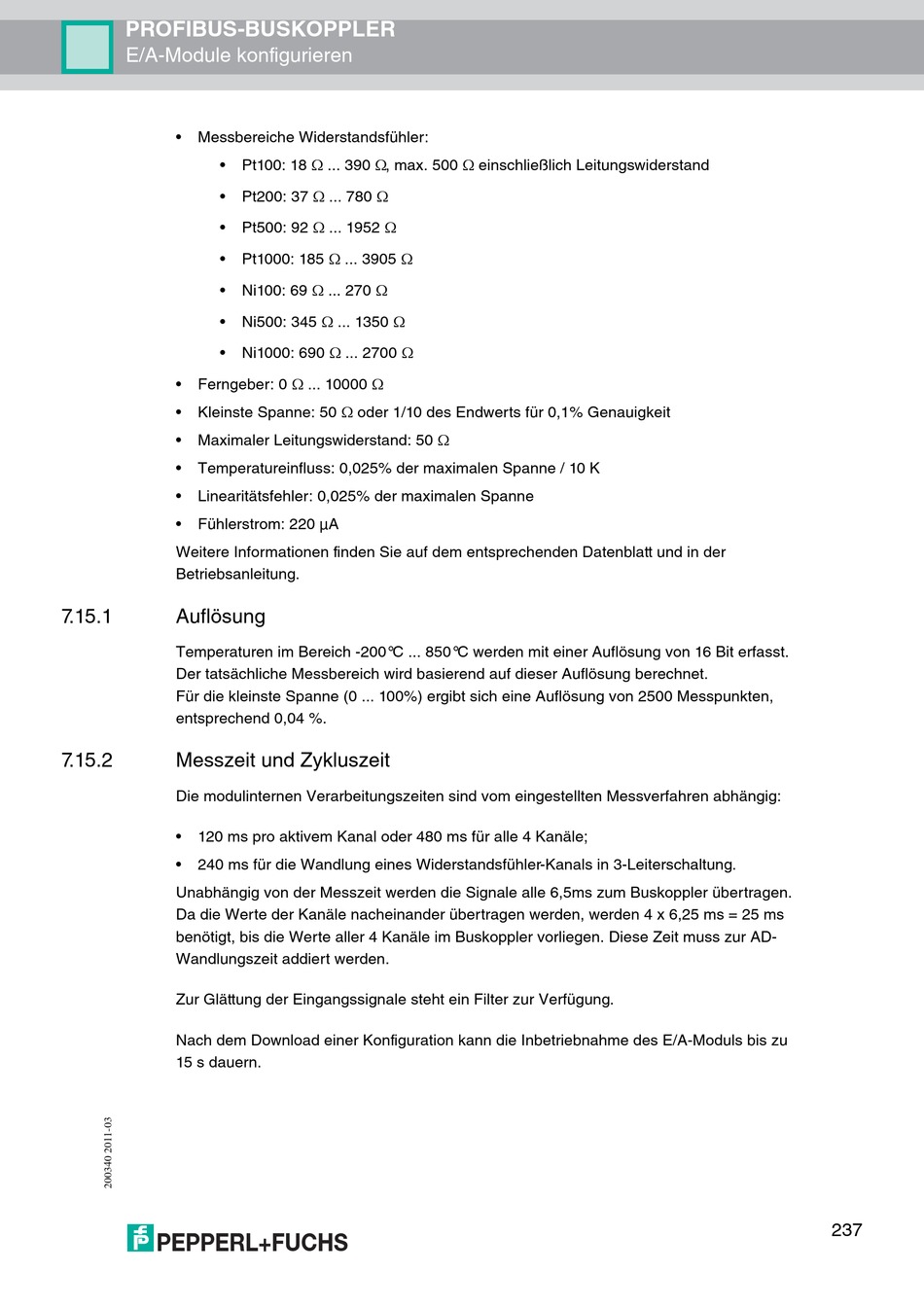

PROFIBUS-BUSKOPPLER
E/A-Module konfigurieren
•
Messbereiche Widerstandsfühler:
•
•
•
•
•
•
•
Ferngeber: 0 ... 10000
•
Kleinste Spanne: 50 oder 1/10 des Endwerts für 0,1% Genauigkeit
•
Maximaler Leitungswiderstand: 50
•
•
Temperatureinfluss: 0,025% der maximalen Spanne / 10 K
•
Linearitätsfehler: 0,025% der maximalen Spanne
•
Fühlerstrom: 220 µA
Weitere Informationen finden Sie auf dem entsprechenden Datenblatt und in der
Betriebsanleitung.
7.15.1
Auflösung
Temperaturen im Bereich -200°C ... 850°C werden mit einer Auflösung von 16 Bit erfasst.
Der tatsächliche Messbereich wird basierend auf dieser Auflösung berechnet.
Für die kleinste Spanne (0 ... 100%) ergibt sich eine Auflösung von 2500 Messpunkten,
entsprechend 0,04 %.
7.15.2
Messzeit und Zykluszeit
Die modulinternen Verarbeitungszeiten sind vom eingestellten Messverfahren abhängig:
•
120 ms pro aktivem Kanal oder 480 ms für alle 4 Kanäle;
•
240 ms für die Wandlung eines Widerstandsfühler-Kanals in 3-Leiterschaltung.
Unabhängig von der Messzeit werden die Signale alle 6,5ms zum Buskoppler übertragen.
Da die Werte der Kanäle nacheinander übertragen werden, werden 4 x 6,25 ms = 25 ms
benötigt, bis die Werte aller 4 Kanäle im Buskoppler vorliegen. Diese Zeit muss zur AD-
Wandlungszeit addiert werden.
Zur Glättung der Eingangssignale steht ein Filter zur Verfügung.
Nach dem Download einer Konfiguration kann die Inbetriebnahme des E/A-Moduls bis zu
15 s dauern.
Pt100: 18 ... 390 , max. 500 einschließlich Leitungswiderstand
Pt200: 37 ... 780
Pt500: 92 ... 1952
Pt1000: 185 ... 3905
Ni100: 69 ... 270
Ni500: 345 ... 1350
Ni1000: 690 ... 2700
237
