PROFIBUS-BUSKOPPLER
E/A-Module konfigurieren
7
Kontrollkästchen Leitungsüberwachung
Aktivieren Sie die Leitungsüberwachung, um den feldseitigen Anschluss zu überwachen.
Falls ein Fehler auftritt (z. B. Leitungsbruch oder Kurzschluss) wird der Fehler über den
Statusbereich des Prozesswerts gemeldet und die über die Dropdown-Liste Fehlermode
eingestellte Ersatzwertstrategie greift.
Alternativ können Fehler überwacht werden, indem das entsprechende Statusregister
ausgelesen und ausgewertet wird.
Die Funktion Leitungsüberwachung ist nur bei NAMUR-Signalen möglich. Bei
Kontakteingängen ohne NAMUR-Ersatzwiderstand kann der feldseitige Anschluss nicht
überwacht werden.
8
Feld Einschaltverzögerung
Geben Sie einen Wert in ms ein, der einen Signalwechsel von 0 auf 1 entsprechend
verzögert weiterleitet. Nutzen Sie die Einschaltverzögerung, um kurze Störimpulse
auszufiltern (Kontaktprellen) (siehe folgende Abbildung).
9
Feld Ausschaltverzögerung
Geben Sie einen Wert in ms ein, der einen Signalwechsel von 1 auf 0 entsprechend
verzögert weiterleitet. Nutzen Sie die Ausschaltverzögerung, um zu kurze Impulse zu
verlängern. Auf diese Weise können auch sehr kurze Signale vom Feldbus-Zyklus erfasst
werden (z. B. Molchsteuerung) (siehe folgende Abbildung).
1

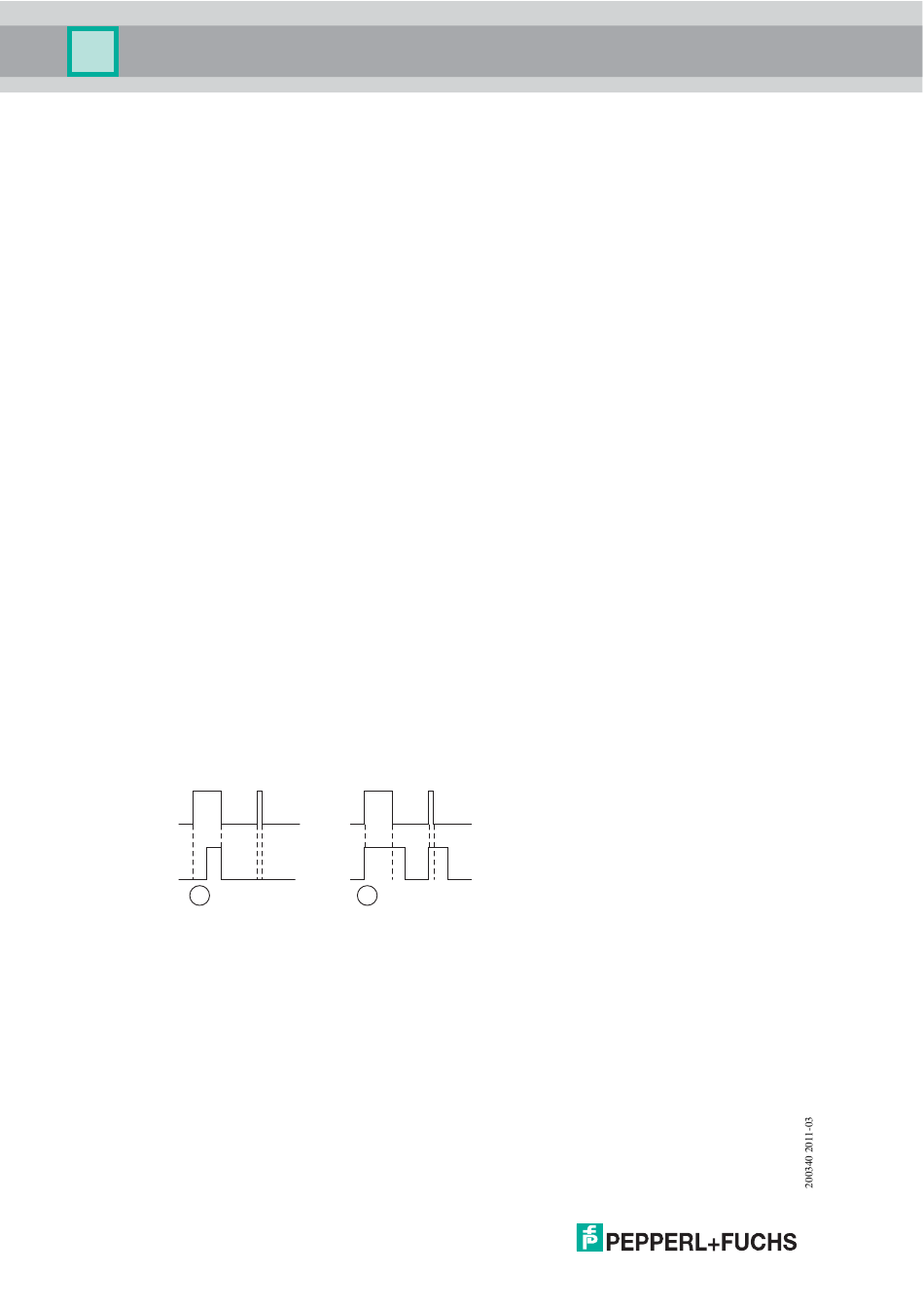

Abbildung 7.8: Ein- und Ausschaltverzögerung
1 Einschaltverzögerung: In der oberen Bildhälfte ist die Einschaltverzögerung deaktiviert,
unten ist sie aktiviert (kurze Signale werden ausgefiltert).
2 Ausschaltverzögerung: In der oberen Bildhälfte ist die Ausschaltverzögerung deaktiviert,
unten ist sie aktiviert (kurze Signale werden verlängert).
