PROFIBUS-BUSKOPPLER
Einleitung
3
Einleitung
3.1
Überblick Remote I/O
Dieses Handbuch informiert Sie über die Konfiguration von Remote-I/O-Stationen.
Zunächst folgt ein allgemeiner Überblick über das gesamte P+F Remote-I/O-System.

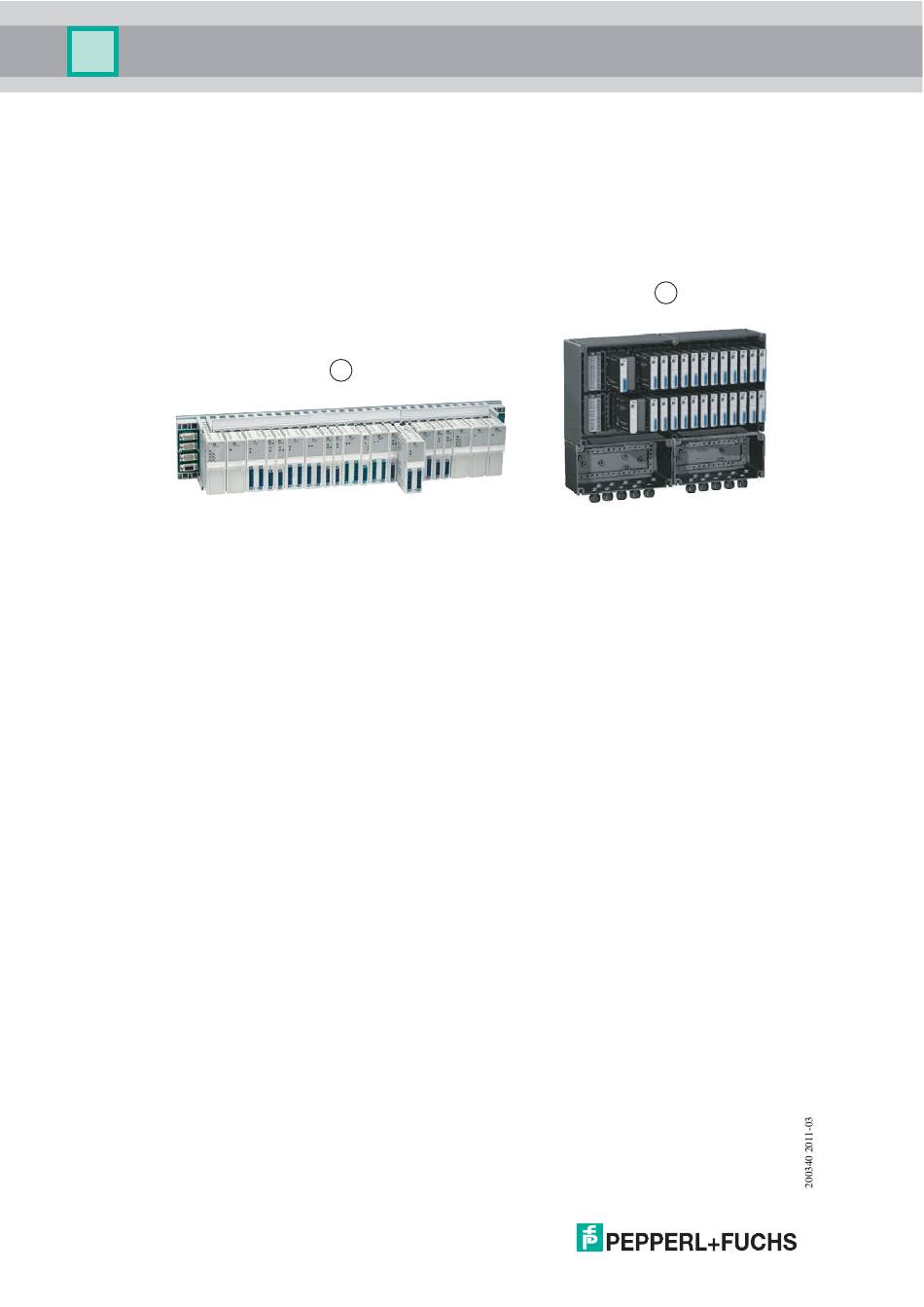

Abbildung 3.1: Beispiel für LB/FB Remote-I/O-Stationen
1 LB Remote-I/O-Station für den Ex-freien Bereich und Zone 2
2 FB Remote-I/O-Station für Zone 1
Systemkonzept
Das System lässt sich in weiten Grenzen an die Anlagenstruktur anpassen. Die
Anpassungsfähigkeit basiert auf einer hohen Modularität und einem breiten
Produktspektrum.
Die Systemarchitektur wird durch die Anzahl der Remote-I/O-Stationen je Busleitung
bestimmt. Eine Busleitung darf nach Profibus-Norm ohne Repeater 31 Remote-I/O-
Stationen und mit Repeatern bis zu 125 Remote-I/O-Stationen enthalten.
Pro Remote-I/O-Station sind bis zu 48 E/A-Module verfügbar, was 80 analogen oder 184
binären Kanälen (oder einer beliebigen Mischung davon) entspricht.
Die maximale räumliche Ausdehnung der Busleitung beträgt gemäß RS485-Spezifikation
1200 m bei 93,75 kBaud. Mit Repeatern oder LWL-Kopplern können auch größere
Entfernungen überbrückt werden. Dabei lässt der Profibus Stichleitungen nur sehr
begrenzt oder über Repeater zu.
P+F Remote-I/O-Stationen benötigen auch für die ZONE 1 keine Barrieren, da der
Anschluss in erhöhter Sicherheit erfolgt. Weitere Informationen zu den Busleitungen
erhalten Sie in den Hardware-Handbüchern zu LB/FB Remote I/O.
Kompatibilität
Bei Neuentwicklungen achtet P+F auf die Kompatibilität zu bereits bestehenden
Einrichtungen. In vielen Fällen reicht ein Software-Update des Buskopplers aus, um neue
Funktionen nutzbar zu machen. Gelegentlich ist ein Austausch des Buskopplers
erforderlich, um grundlegend neue Eigenschaften zu erschließen.
Die derzeit verfügbaren Ausführungen sind in einer separaten Liste mit Bestellnummern
aufgeführt.
Seit 2001 werden für alle LB E/A-Module neue Modulgehäuse und neue Backplanes mit
18
1
2
