Display-Aufbau - ABB 630 Serie Handbuch

Abschnitt 2
630 Serie Übersicht
54
A071258 V2 DE

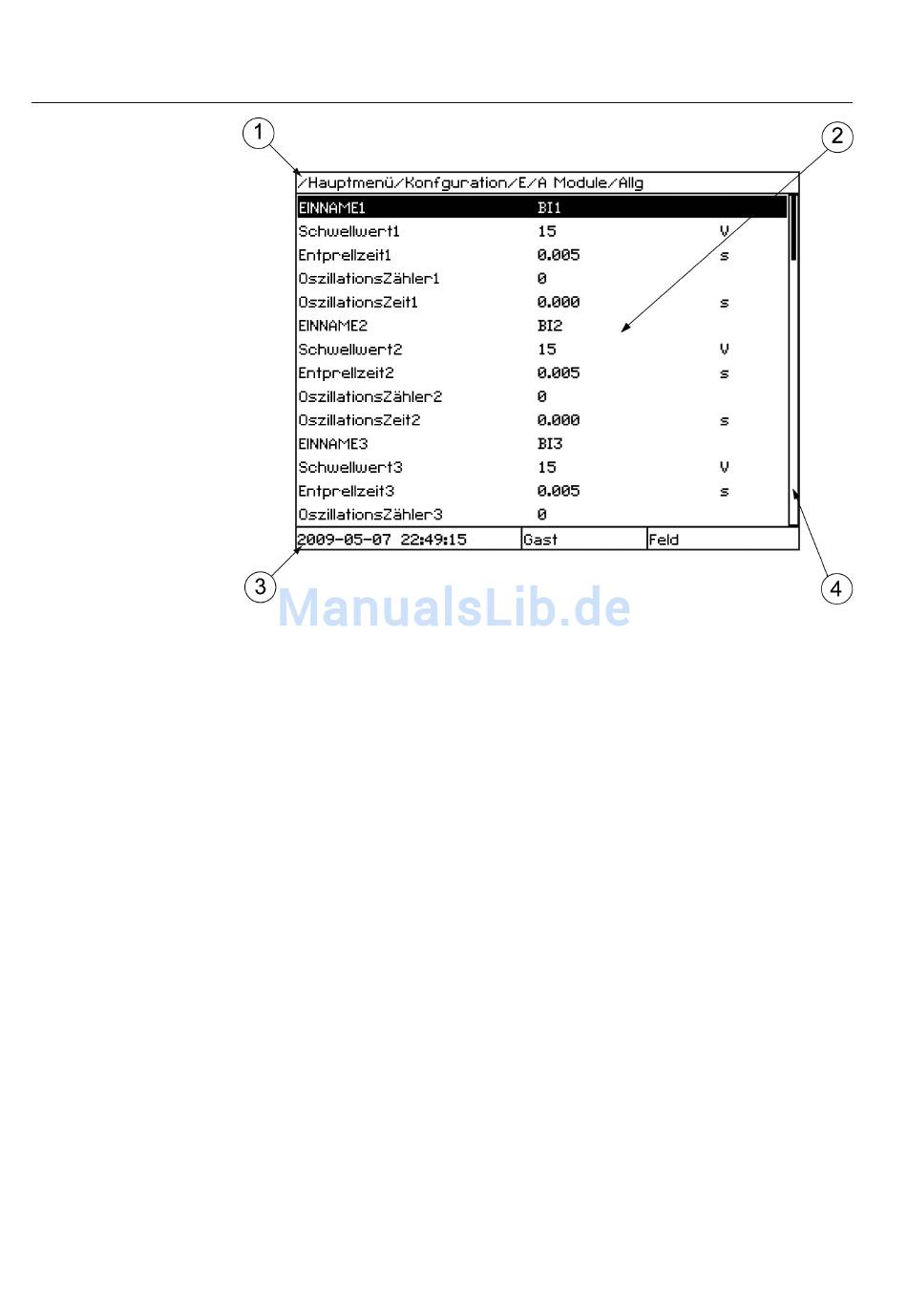

Abb. 3:

Display-Aufbau

1 Pfad
2 Inhalt
3 Status
4 Bildlaufleiste (erscheint nur bei Bedarf)
Die Funktionstastenleiste zeigt auf Anforderung an, welche Aktionen mit den
Funktionstasten ausgeführt werden können. Jede Funktionstaste hat eine LED-
Anzeige, die als Rückmeldesignal für die Steueraktion der Funktionstaste verwendet
werden kann. Die LED ist mit dem erforderlichen Signal am PCM600 verbunden.
1MRS757550 C
630 Serie
Technisches Handbuch
