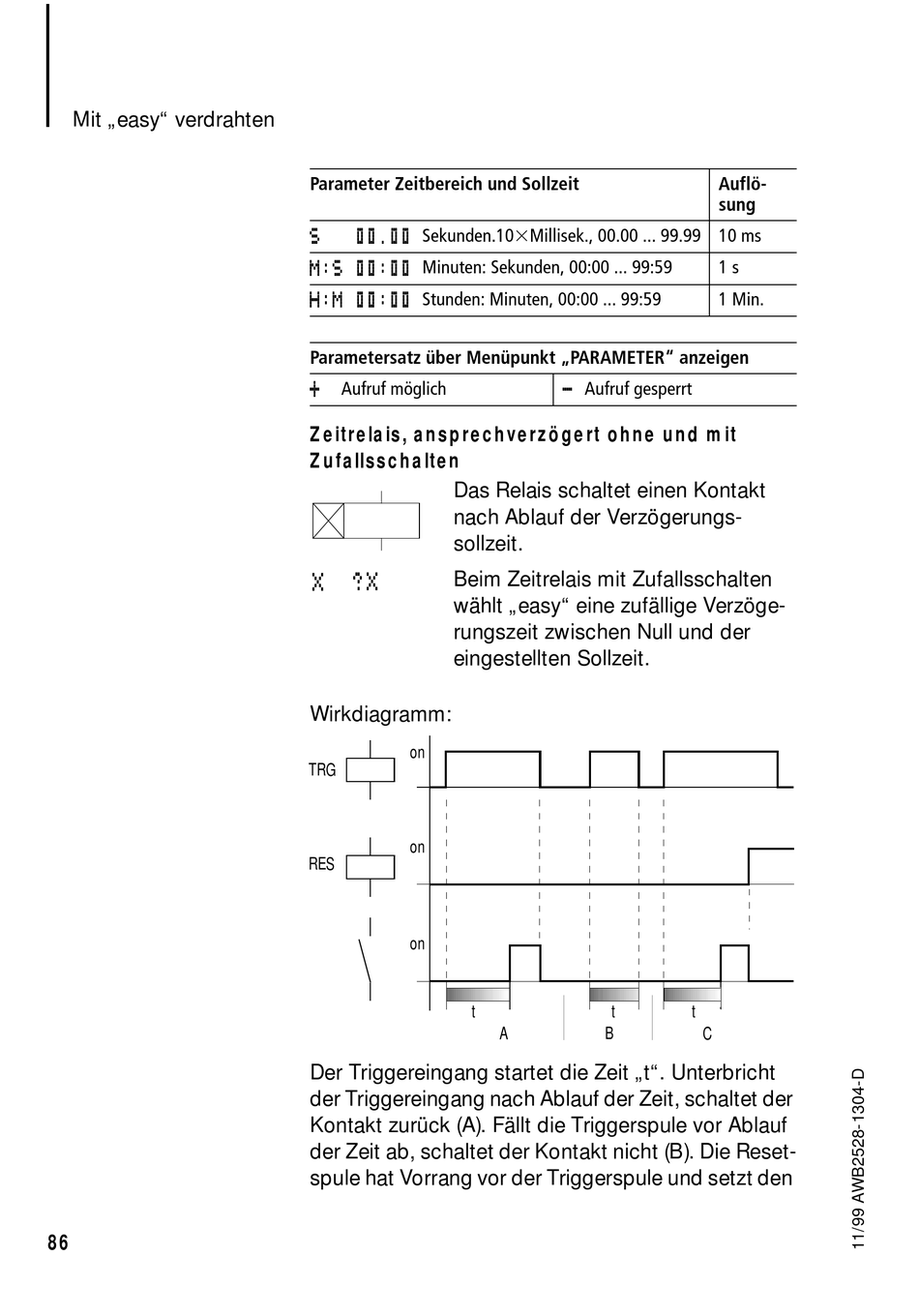

Mit „easy" verdrahten
86
Parameter Zeitbereich und Sollzeit
S
00.00
Sekunden.10 Millisek., 00.00 ... 99.99 10 ms
M:S 00:00
Minuten: Sekunden, 00:00 ... 99:59
H:M 00:00
Stunden: Minuten, 00:00 ... 99:59
Parametersatz über Menüpunkt „PARAMETER" anzeigen
+
Aufruf möglich
Zeitrelais, ansprechverzögert ohne und mit
Zufallsschalten
Das Relais schaltet einen Kontakt
nach Ablauf der Verzögerungs-
sollzeit.
X
?X
Beim Zeitrelais mit Zufallsschalten
wählt „easy" eine zufällige Verzöge-
rungszeit zwischen Null und der
eingestellten Sollzeit.
Wirkdiagramm:
on
TRG
on
RES
on
t
Der Triggereingang startet die Zeit „t". Unterbricht
der Triggereingang nach Ablauf der Zeit, schaltet der
Kontakt zurück (A). Fällt die Triggerspule vor Ablauf
der Zeit ab, schaltet der Kontakt nicht (B). Die Reset-
spule hat Vorrang vor der Triggerspule und setzt den
-
Aufruf gesperrt
t
A
B
Auflö-
sung
1 s
1 Min.
t
C
