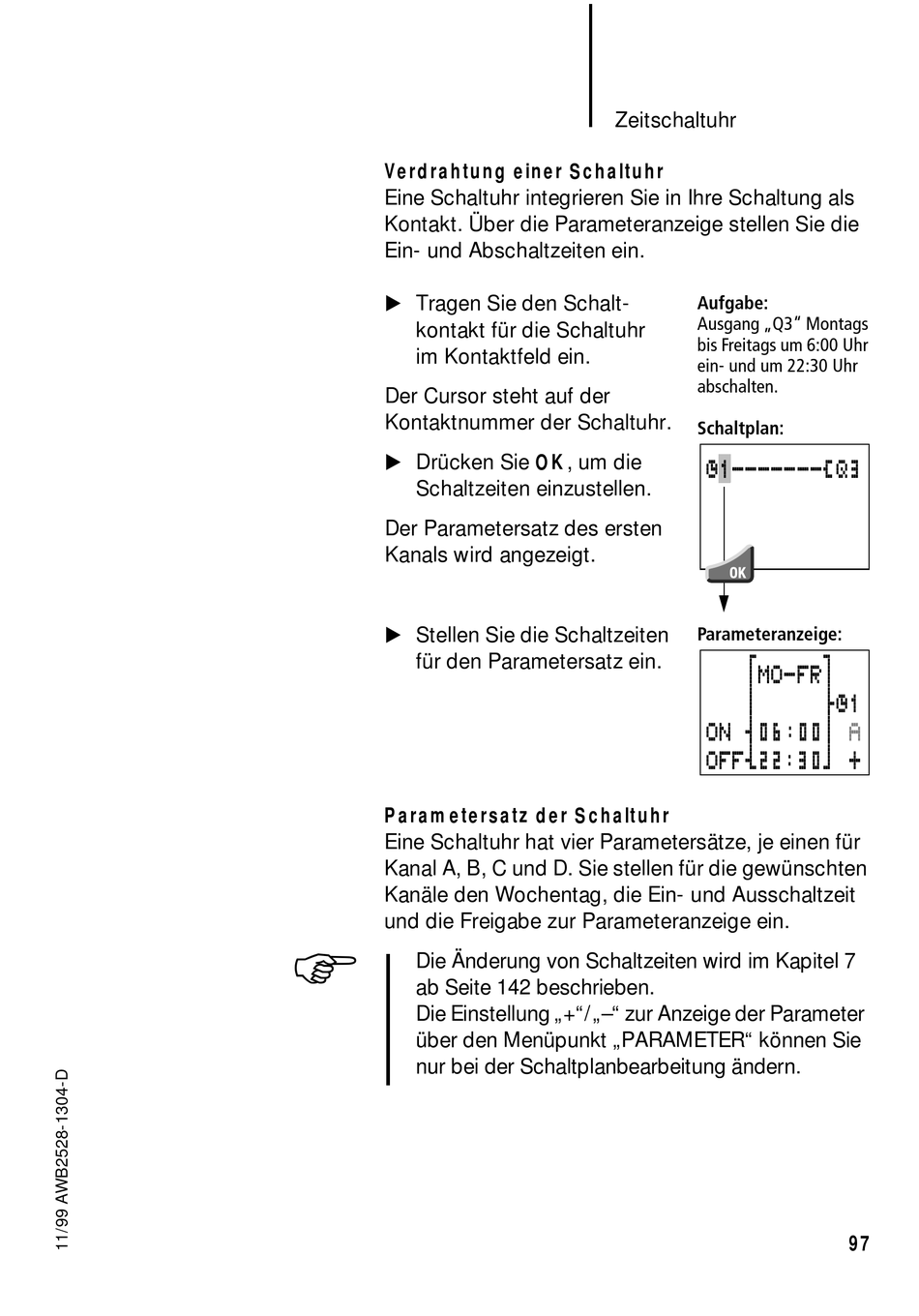

Verdrahtung einer Schaltuhr
Eine Schaltuhr integrieren Sie in Ihre Schaltung als
Kontakt. Über die Parameteranzeige stellen Sie die
Ein- und Abschaltzeiten ein.
Tragen Sie den Schalt-
kontakt für die Schaltuhr
im Kontaktfeld ein.
Der Cursor steht auf der
Kontaktnummer der Schaltuhr.
Drücken Sie OK, um die
Schaltzeiten einzustellen.
Der Parametersatz des ersten
Kanals wird angezeigt.
Stellen Sie die Schaltzeiten
für den Parametersatz ein.
Parametersatz der Schaltuhr
Eine Schaltuhr hat vier Parametersätze, je einen für
Kanal A, B, C und D. Sie stellen für die gewünschten
Kanäle den Wochentag, die Ein- und Ausschaltzeit
und die Freigabe zur Parameteranzeige ein.
Die Änderung von Schaltzeiten wird im Kapitel 7
ab Seite 142 beschrieben.
Die Einstellung „+"/„–" zur Anzeige der Parameter
über den Menüpunkt „PARAMETER" können Sie
nur bei der Schaltplanbearbeitung ändern.
Zeitschaltuhr
Aufgabe:
Ausgang „Q3" Montags
bis Freitags um 6:00 Uhr
ein- und um 22:30 Uhr
abschalten.
Schaltplan:
Ö1-------ÄQ3
Parameteranzeige:
fMO-FRg
n
ON s06:00n
OFFy22:30b +
dÖ1
A
97
