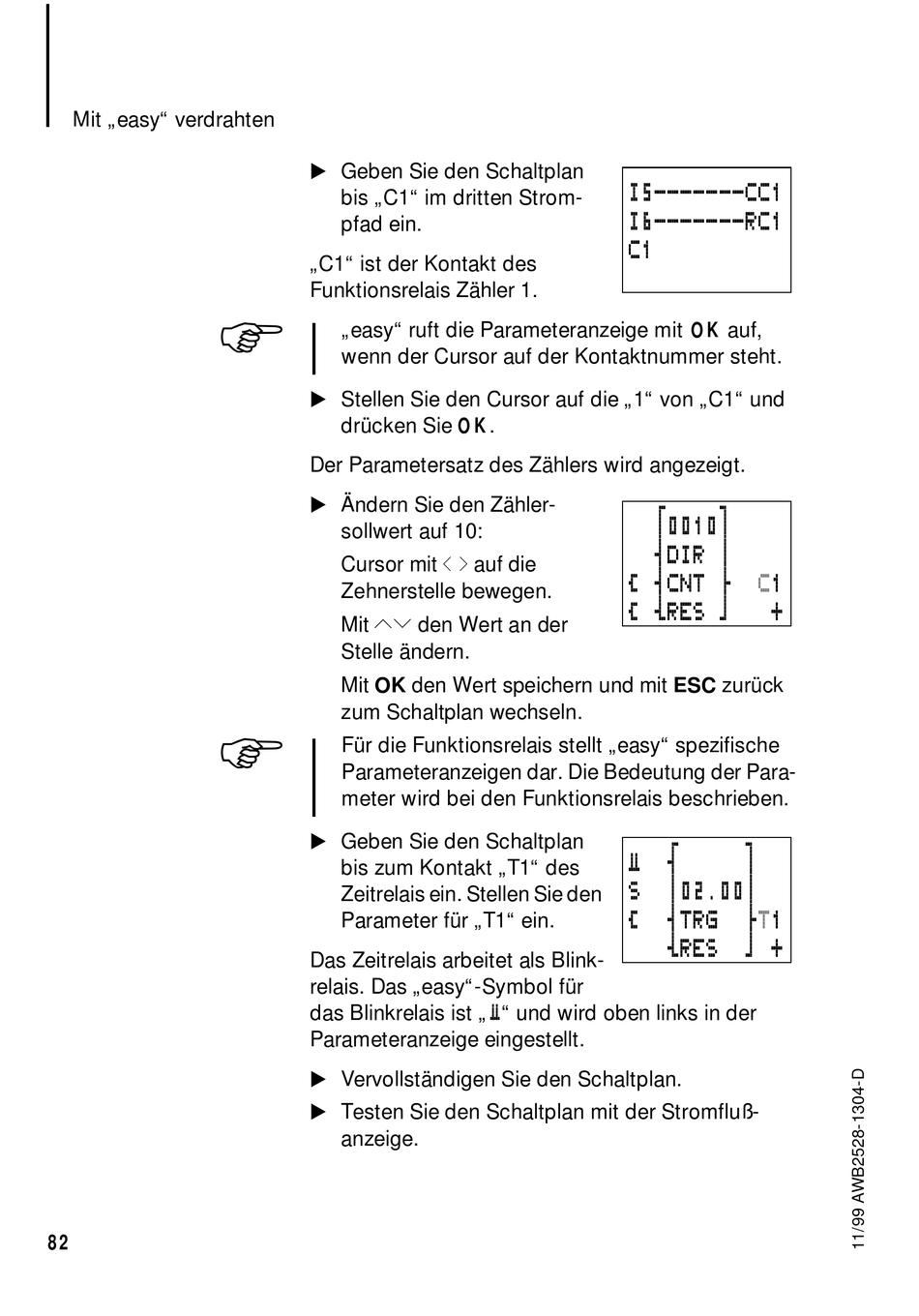

Mit „easy" verdrahten
82
Geben Sie den Schaltplan
bis „C1" im dritten Strom-
pfad ein.
„C1" ist der Kontakt des
Funktionsrelais Zähler 1.
„easy" ruft die Parameteranzeige mit OK auf,
wenn der Cursor auf der Kontaktnummer steht.
Stellen Sie den Cursor auf die „1" von „C1" und
drücken Sie OK.
Der Parametersatz des Zählers wird angezeigt.
Ändern Sie den Zähler-
sollwert auf 10:
ú í
Cursor mit
auf die
Zehnerstelle bewegen.
Mit ÍÚ den Wert an der
Stelle ändern.
Mit OK den Wert speichern und mit ESC zurück
zum Schaltplan wechseln.
Für die Funktionsrelais stellt „easy" spezifische
Parameteranzeigen dar. Die Bedeutung der Para-
meter wird bei den Funktionsrelais beschrieben.
Geben Sie den Schaltplan
bis zum Kontakt „T1" des
Zeitrelais ein. Stellen Sie den
Parameter für „T1" ein.
Das Zeitrelais arbeitet als Blink-
relais. Das „easy"-Symbol für
das Blinkrelais ist „
Parameteranzeige eingestellt.
Vervollständigen Sie den Schaltplan.
Testen Sie den Schaltplan mit der Stromfluß-
anzeige.
I5-------CC1
I6-------RC1
C1
f0010g
sDIR n
Ä sCNT d
Ä yRES b
Ü
S
Ä
Ü
" und wird oben links in der
C1
+
w
g
n02.00n
sTRG
dT1
yRES
b +
