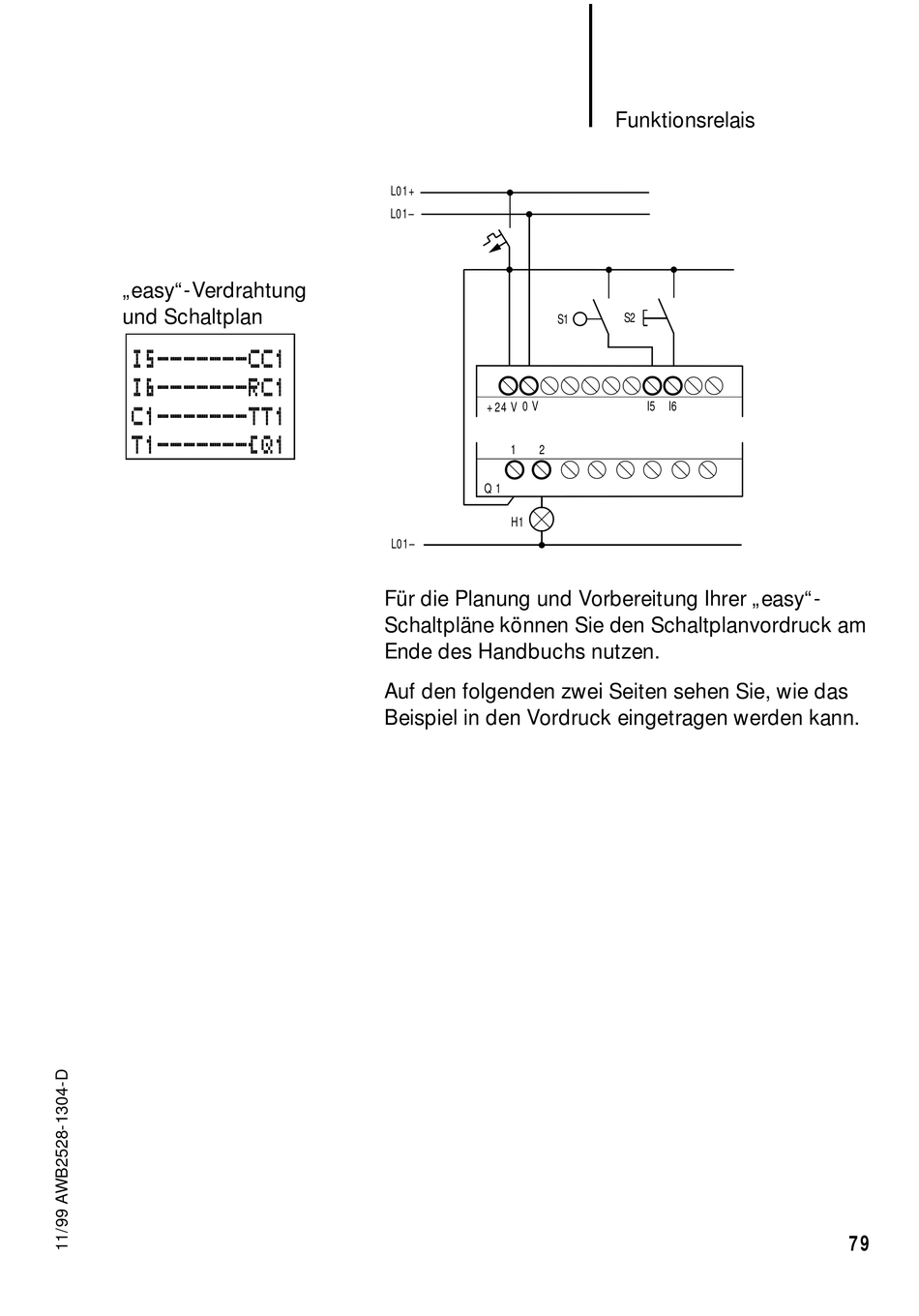

„easy"-Verdrahtung
und Schaltplan
I5-------CC1
I6-------RC1
C1-------TT1
T1-------ÄQ1
L01+
L01–
S1
+24 V 0 V
1
2
Q 1
H1
L01–
Für die Planung und Vorbereitung Ihrer „easy"-
Schaltpläne können Sie den Schaltplanvordruck am
Ende des Handbuchs nutzen.
Auf den folgenden zwei Seiten sehen Sie, wie das
Beispiel in den Vordruck eingetragen werden kann.
Funktionsrelais
S2
I5 I6
