34

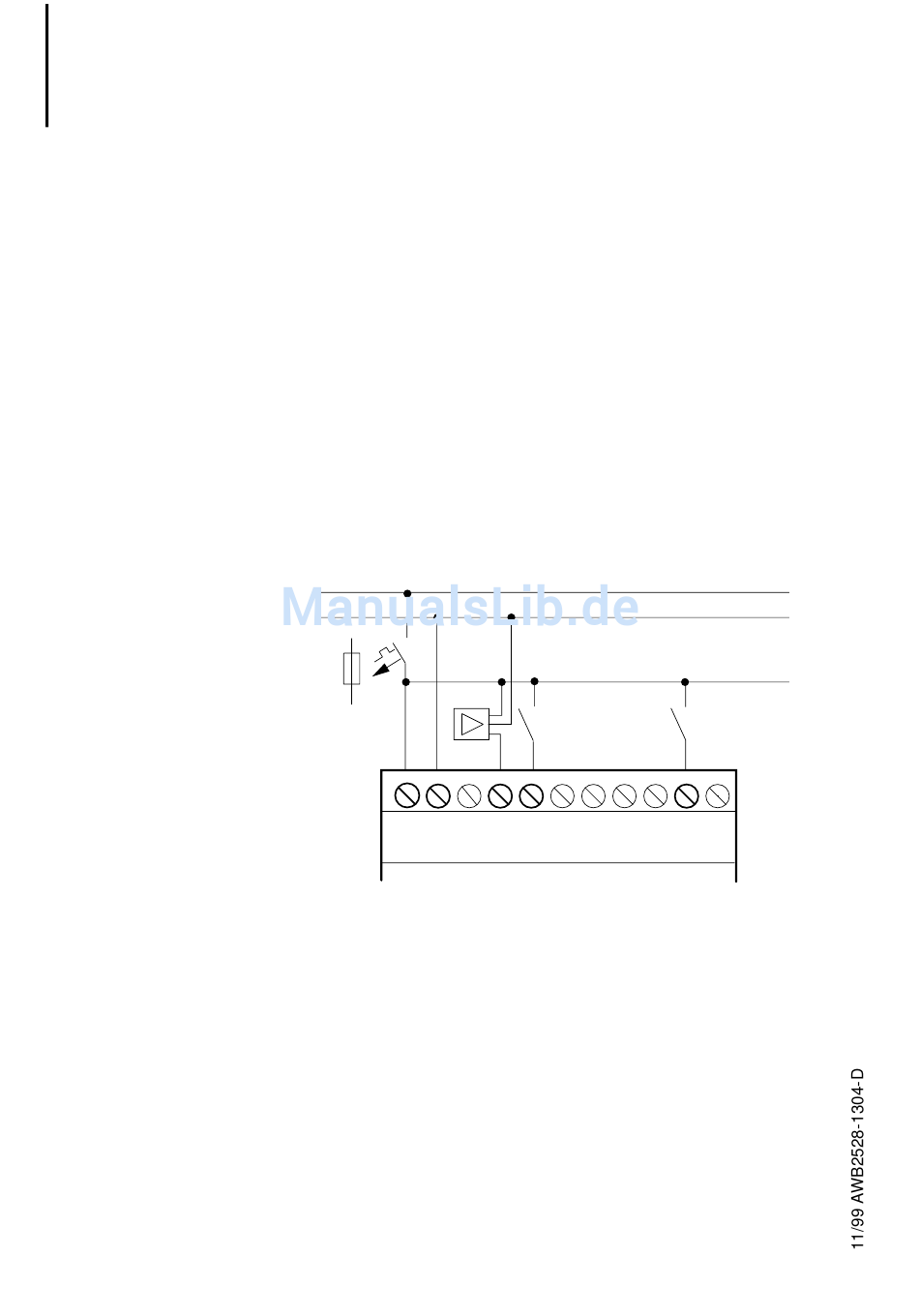

„easy"-DC-Eingänge anschließen
Schließen Sie Taster, Schalter, 3 oder 4-Draht-Nähe-
rungsschalter an den Eingangsklemmen I1 bis I12
an. Setzen Sie wegen des hohen Reststroms keine
2-Draht-Näherungsschalter ein.
Spannungsbereich der Eingangssignale
Signal „AUS": 0 V bis 5 V
Signal „EIN": 15 V bis 28,8 V
Eingangsstrom
I1 bis I6, I9 bis I12: 3,3 mA bei 24 V,
R1 bis R12
I7, I8:
L01+
L01-
+24V
0V
24 V DC
„ easy"-DC
2,2 mA bei 24 V
l1
I2
I7
