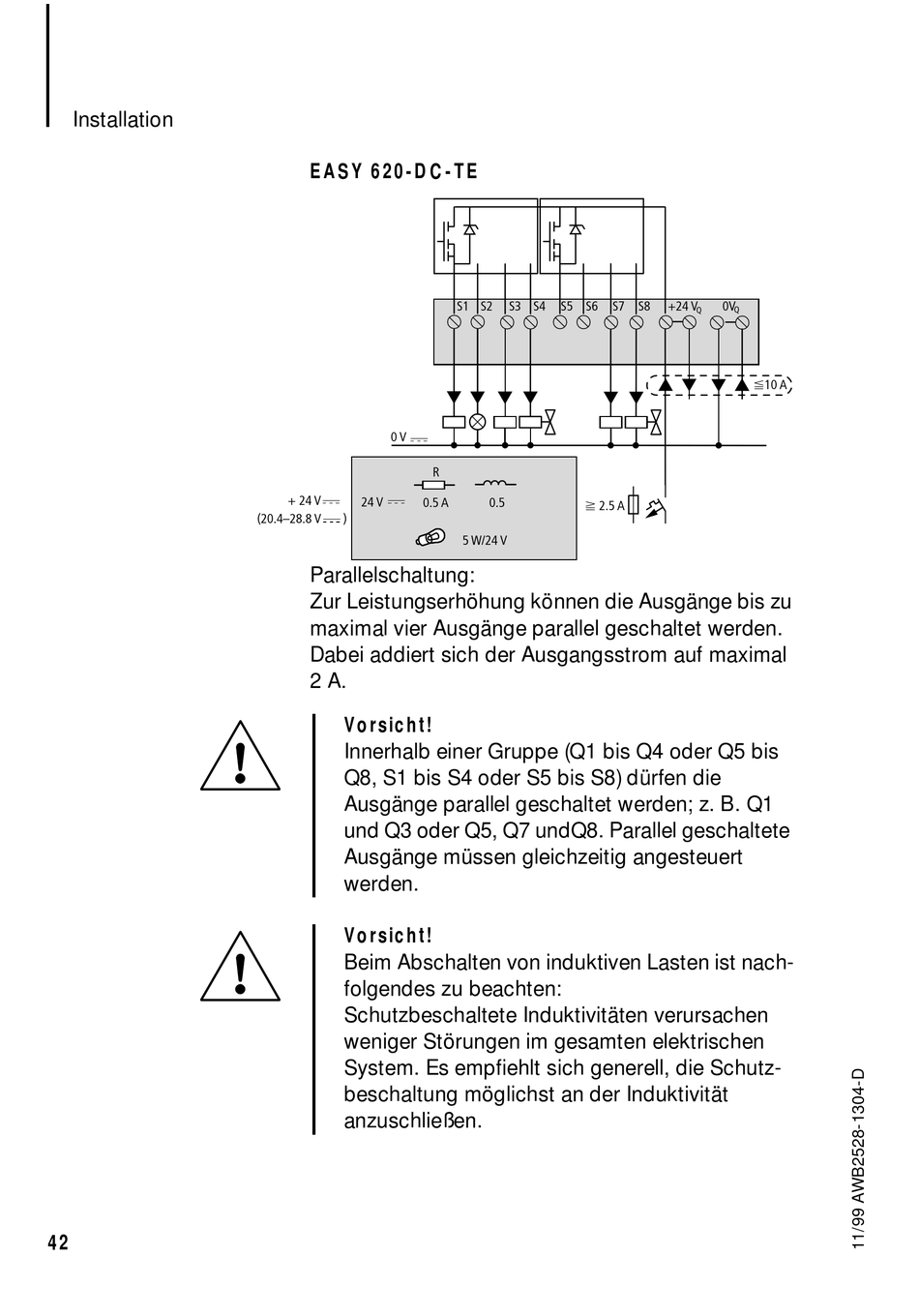

Installation
42
EASY 620-DC-TE
0 V
+ 24 V
24 V
0.5 A
(20.4–28.8 V
)
Parallelschaltung:
Zur Leistungserhöhung können die Ausgänge bis zu
maximal vier Ausgänge parallel geschaltet werden.
Dabei addiert sich der Ausgangsstrom auf maximal
2 A.
Vorsicht!
Innerhalb einer Gruppe (Q1 bis Q4 oder Q5 bis
Q8, S1 bis S4 oder S5 bis S8) dürfen die
Ausgänge parallel geschaltet werden; z. B. Q1
und Q3 oder Q5, Q7 undQ8. Parallel geschaltete
Ausgänge müssen gleichzeitig angesteuert
werden.
Vorsicht!
Beim Abschalten von induktiven Lasten ist nach-
folgendes zu beachten:
Schutzbeschaltete Induktivitäten verursachen
weniger Störungen im gesamten elektrischen
System. Es empfiehlt sich generell, die Schutz-
beschaltung möglichst an der Induktivität
anzuschließen.
S1 S2
S3 S4
S5 S6
R
0.5
f 2.5 A
5 W/24 V
S7 S8
+24 V
0V
Q
Q
F10 A
