Mit „easy" verdrahten
96

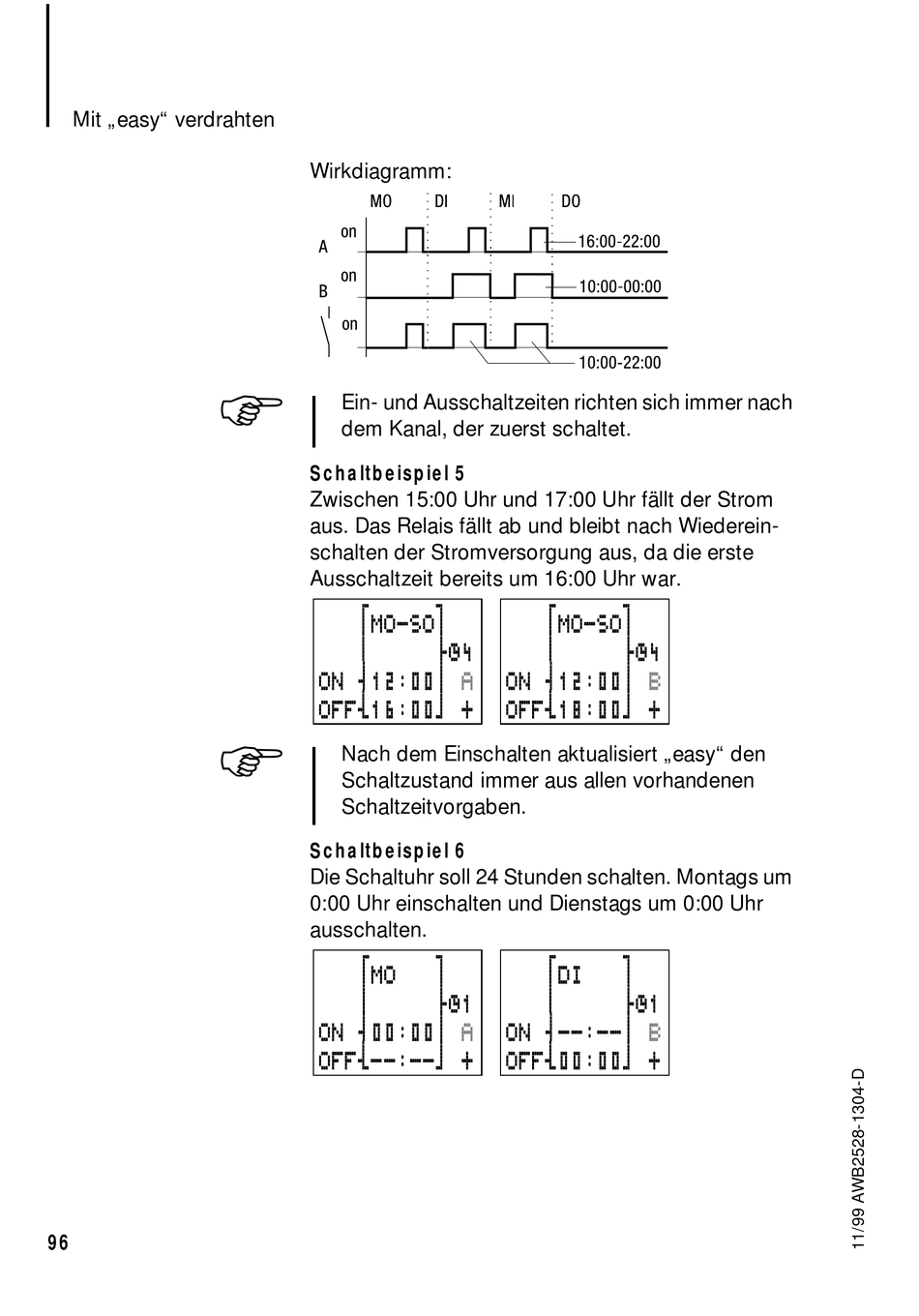

Wirkdiagramm:
Ein- und Ausschaltzeiten richten sich immer nach
dem Kanal, der zuerst schaltet.
Schaltbeispiel 5
Zwischen 15:00 Uhr und 17:00 Uhr fällt der Strom
aus. Das Relais fällt ab und bleibt nach Wiederein-
schalten der Stromversorgung aus, da die erste
Ausschaltzeit bereits um 16:00 Uhr war.
fMO-SOg
n
dÖ4
ON s12:00n
A
OFFy16:00b +
Nach dem Einschalten aktualisiert „easy" den
Schaltzustand immer aus allen vorhandenen
Schaltzeitvorgaben.
Schaltbeispiel 6
Die Schaltuhr soll 24 Stunden schalten. Montags um
0:00 Uhr einschalten und Dienstags um 0:00 Uhr
ausschalten.
fMO
g
n
dÖ1
ON s00:00n
A
OFFy--:--b +
fMO-SOg
n
dÖ4
ON s12:00n
B
OFFy18:00b +
fDI
g
n
dÖ1
ON s--:--n
B
OFFy00:00b +
