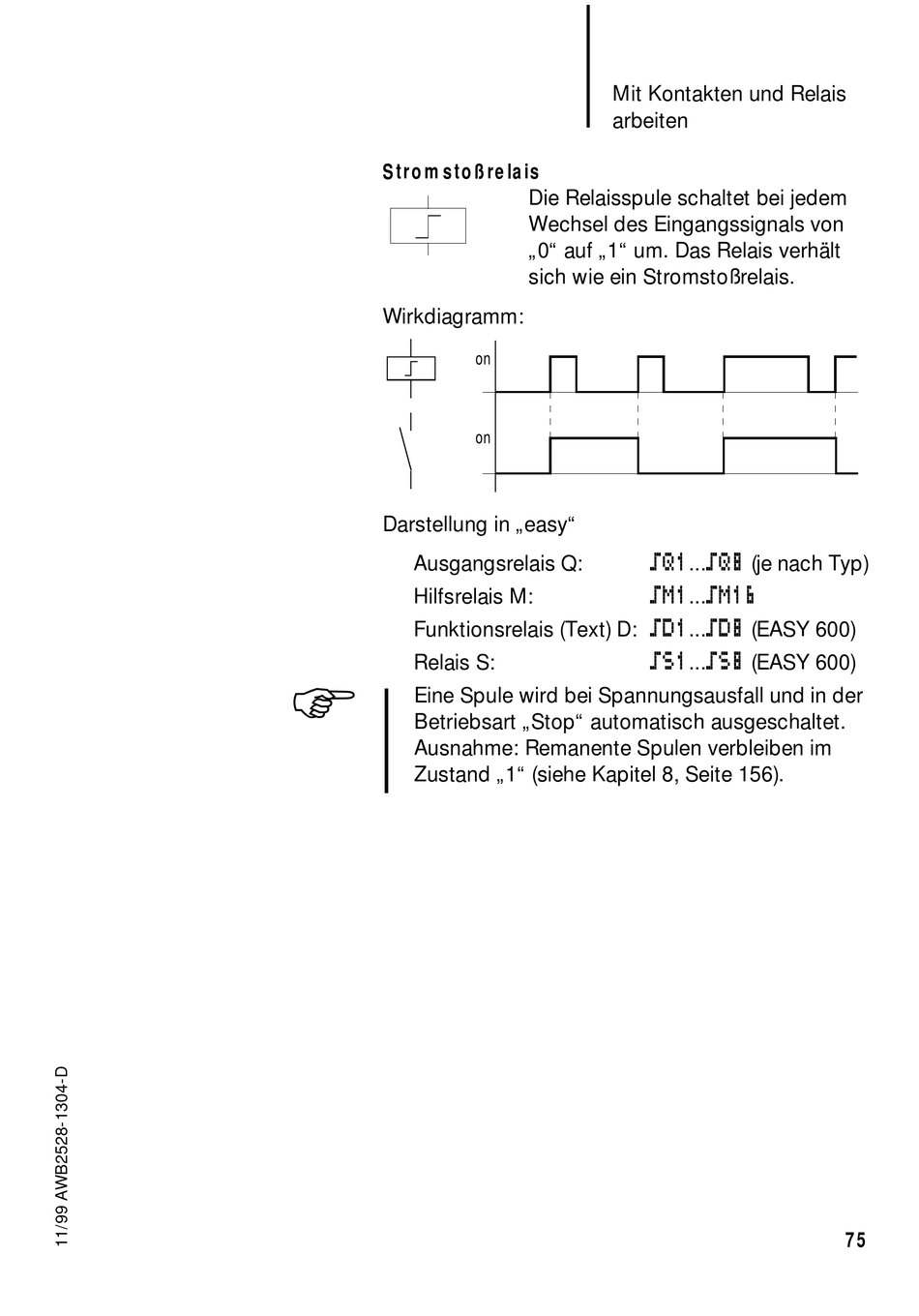

Stromstoßrelais
Wirkdiagramm:
Darstellung in „easy"
Ausgangsrelais Q:
Hilfsrelais M:
Funktionsrelais (Text) D:
Relais S:
Eine Spule wird bei Spannungsausfall und in der
Betriebsart „Stop" automatisch ausgeschaltet.
Ausnahme: Remanente Spulen verbleiben im
Zustand „1" (siehe Kapitel 8, Seite 156).
Mit Kontakten und Relais
arbeiten
Die Relaisspule schaltet bei jedem
Wechsel des Eingangssignals von
„0" auf „1" um. Das Relais verhält
sich wie ein Stromstoßrelais.
on
on
äQ1
äQ8
...
(je nach Typ)
äM1
äM16
...
äD1
äD8
...
(EASY 600)
äS1
äS8
...
(EASY 600)
