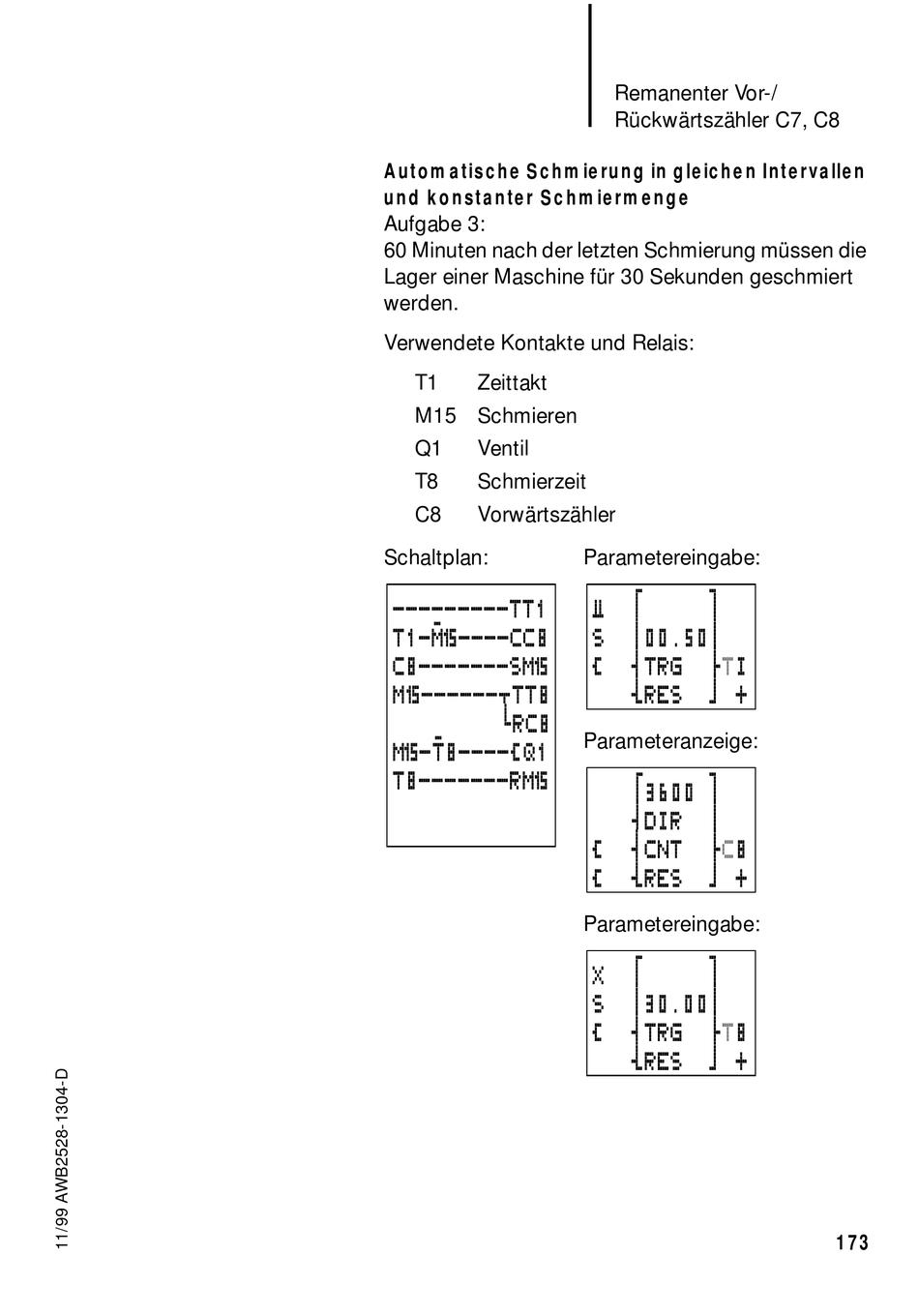

Automatische Schmierung in gleichen Intervallen
und konstanter Schmiermenge
Aufgabe 3:
60 Minuten nach der letzten Schmierung müssen die
Lager einer Maschine für 30 Sekunden geschmiert
werden.
Verwendete Kontakte und Relais:
T1
Zeittakt
M15 Schmieren
Q1
Ventil
T8
Schmierzeit
C8
Vorwärtszähler
Schaltplan:
---------TT1
T1-m1 5----CC8
C8-------SM1 5
M1 5------uTT8
hRC8
M 1 5-t8---- ^ ^ Ä Q1
T8-------RM1 5
Remanenter Vor-/
Rückwärtszähler C7, C8
Parametereingabe:
Ü
f
g
S
n00.50n
Ä
sTRG
dTI
yRES
b +
Parameteranzeige:
f3600 g
sDIR
n
Ä
sCNT
dC8
Ä
yRES
b +
Parametereingabe:
X
f
g
S
n30.00n
Ä
sTRG
dT8
yRES
b +
173
