Anschlußklemmen
Versorgungsspannung
anschließen
W erkzeuge
Schlitz-Schraubendreher, Klingenbreite 3,5 mm,
Anzugsmoment 0,6 Nm.
Anschlußquerschnitte der Leitungen
eindrähtig: 0,2 bis 4 mm
feindrähtig mit Aderendhülse: 0,2 bis 2,5 mm
Die erforderlichen Anschlußdaten für die beiden
Gerätetypen „easy"-DC mit 24 V DC und
„easy"-AC mit Normspannungen von 100 V bis
240 V AC finden Sie im Kapitel 11, ab Seite 1 9 7.
Die Geräte EASY 600 führen nach dem Anlegen
der Versorgungsspannung 5 Sekunden lang
einen Systemtest durch. Nach diesen 5
Sekunden wird – je nach Voreinstellung – die
Betriebsart „Run" oder „Stop" eingenommen.

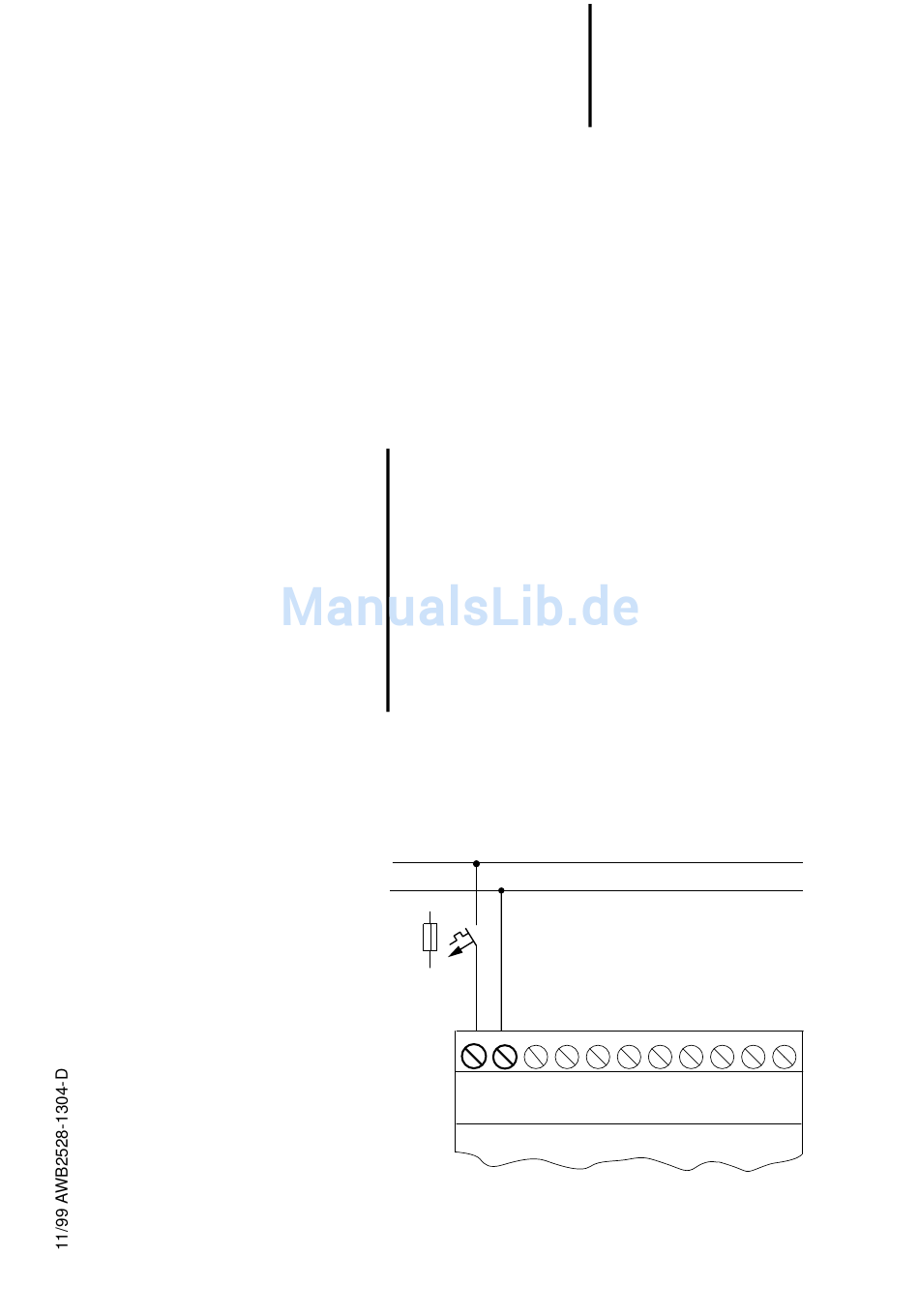

AC-Geräte
„easy"-AC
L
N
F1
L
N
N
~
115/230 V
