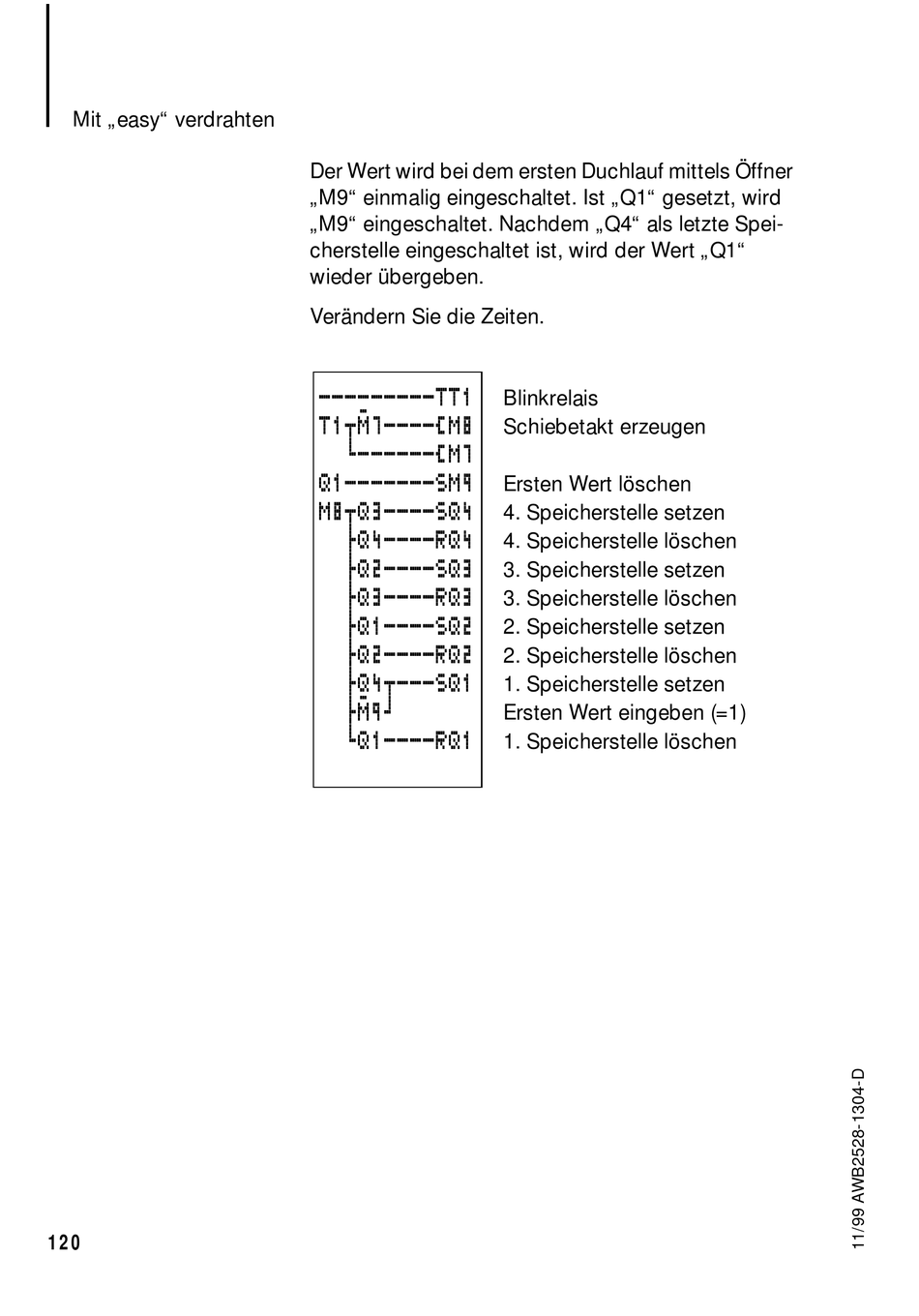

Mit „easy" verdrahten
120
Der Wert wird bei dem ersten Duchlauf mittels Öffner
„M 9 " einmalig eingeschaltet. Ist „Q1" gesetzt, wird
„M 9 " eingeschaltet. Nachdem „Q4" als letzte Spei-
cherstelle eingeschaltet ist, wird der Wert „Q1"
wieder übergeben.
Verändern Sie die Zeiten.
---------TT1
T1um7----ÄM8
h------ÄM7
Q1-------SM9
M8uQ3----SQ4
dQ4----RQ4
dQ2----SQ3
dQ3----RQ3
dQ1----SQ2
dQ2----RQ2
dQ4u---SQ1
dm9k
hQ1----RQ1
Blinkrelais
Schiebetakt erzeugen
Ersten Wert löschen
4. Speicherstelle setzen
4. Speicherstelle löschen
3. Speicherstelle setzen
3. Speicherstelle löschen
2. Speicherstelle setzen
2. Speicherstelle löschen
1. Speicherstelle setzen
Ersten Wert eingeben (=1)
1. Speicherstelle löschen
