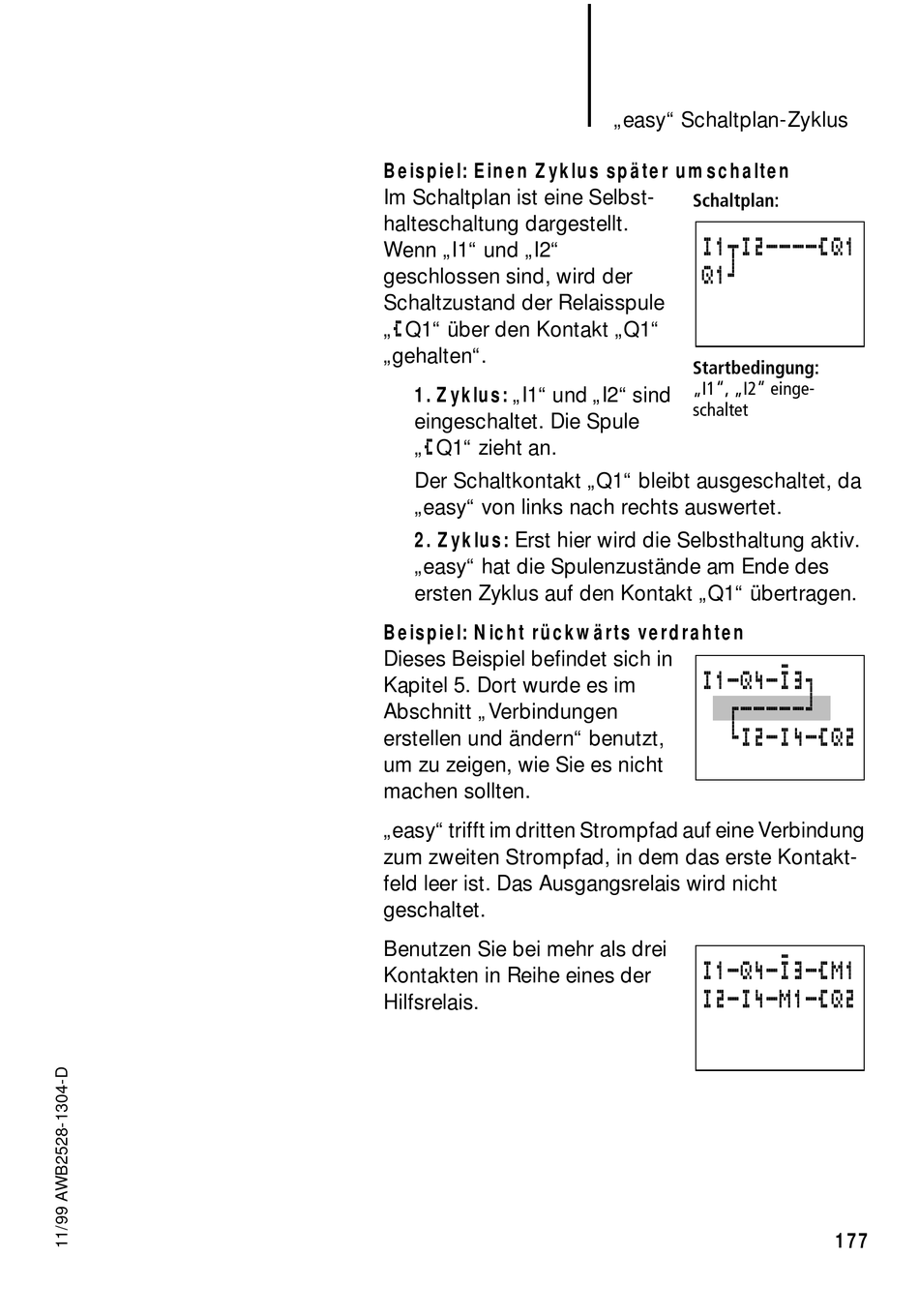

Beispiel: Einen Zyklus später umschalten
Im Schaltplan ist eine Selbst-
halteschaltung dargestellt.
Wenn „I1" und „I2"
geschlossen sind, wird der
Schaltzustand der Relaisspule
Ä
„
Q1" über den Kontakt „Q1"
„gehalten".
1. Zyklus: „I1" und „I2" sind
eingeschaltet. Die Spule
Ä
„
Q1" zieht an.
Der Schaltkontakt „Q1" bleibt ausgeschaltet, da
„easy" von links nach rechts auswertet.
2. Zyklus: Erst hier wird die Selbsthaltung aktiv.
„easy" hat die Spulenzustände am Ende des
ersten Zyklus auf den Kontakt „Q1" übertragen.
Beispiel: Nicht rückwärts verdrahten
Dieses Beispiel befindet sich in
Kapitel 5. Dort wurde es im
Abschnitt „Verbindungen
erstellen und ändern" benutzt,
um zu zeigen, wie Sie es nicht
machen sollten.
„easy" trifft im dritten Strompfad auf eine Verbindung
zum zweiten Strompfad, in dem das erste Kontakt-
feld leer ist. Das Ausgangsrelais wird nicht
geschaltet.
Benutzen Sie bei mehr als drei
Kontakten in Reihe eines der
Hilfsrelais.
„easy" Schaltplan-Zyklus
Schaltplan:
I1uI2----ÄQ1
Q1k
Startbedingung:
„I1", „I2" einge-
schaltet
I1-Q4-i3o
z-----k
hI2-I4-ÄQ2
I1-Q4-i3-ÄM1
I2-I4-M1-ÄQ2
177
