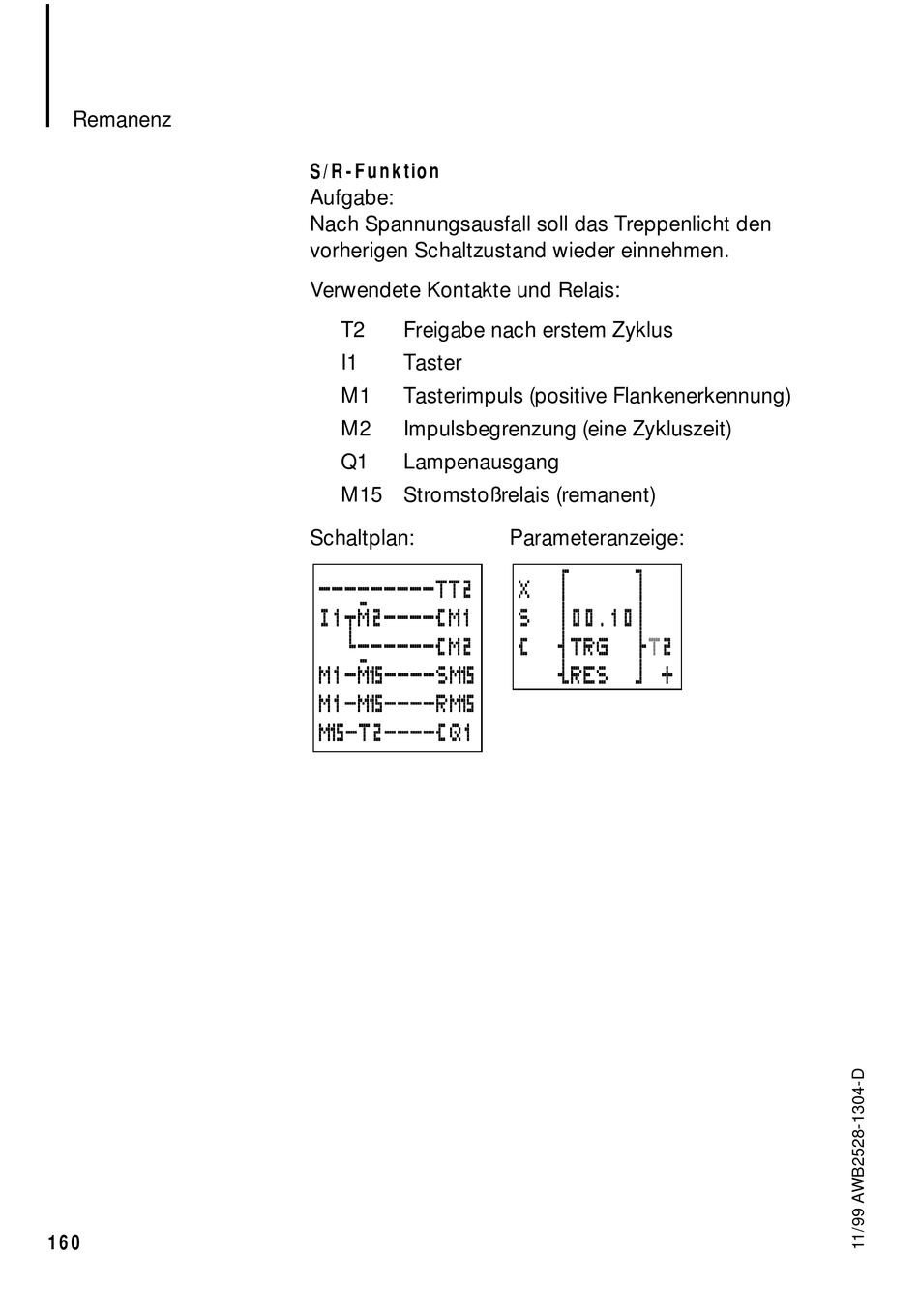

Remanenz
160
S/R-Funktion
Aufgabe:
Nach Spannungsausfall soll das Treppenlicht den
vorherigen Schaltzustand wieder einnehmen.
Verwendete Kontakte und Relais:
T2
Freigabe nach erstem Zyklus
I1
Taster
M1
Tasterimpuls (positive Flankenerkennung)
M2
Impulsbegrenzung (eine Zykluszeit)
Q1
Lampenausgang
M15 Stromstoßrelais (remanent)
Schaltplan:
---------TT2
I1um2----ÄM1
h------ ^ ^ Ä M2
M1-m1 5----SM1 5
M1-M1 5----RM1 5
M 1 5-T2----ÄQ1
Parameteranzeige:
X
f
g
S
n00.10n
Ä
sTRG
dT2
yRES
b +
