Mit „easy" verdrahten
Festverdrahtung
mit Relais
78
Ein Funktionsrelais wird über seine Relaisspule oder
über eine Parameterauswertung gestartet. Es
schaltet entsprechend seiner Funktion und der
eingestellten Parameter den Kontakt des Funktions-
relais.
Aktuelle Istwerte werden gelöscht, wenn die
Versorgungsspannung ausgeschaltet oder
„easy" in die Betriebsart „Stop" geschaltet wird.
Ausnahme: Remanente Spulen behalten ihren
Zustand (siehe Kapitel 8, Seite 156).
Bei Zeit- und Zählerrelais verändern Sie zusätzlich
das Schaltverhalten über Spulenfunktionen.

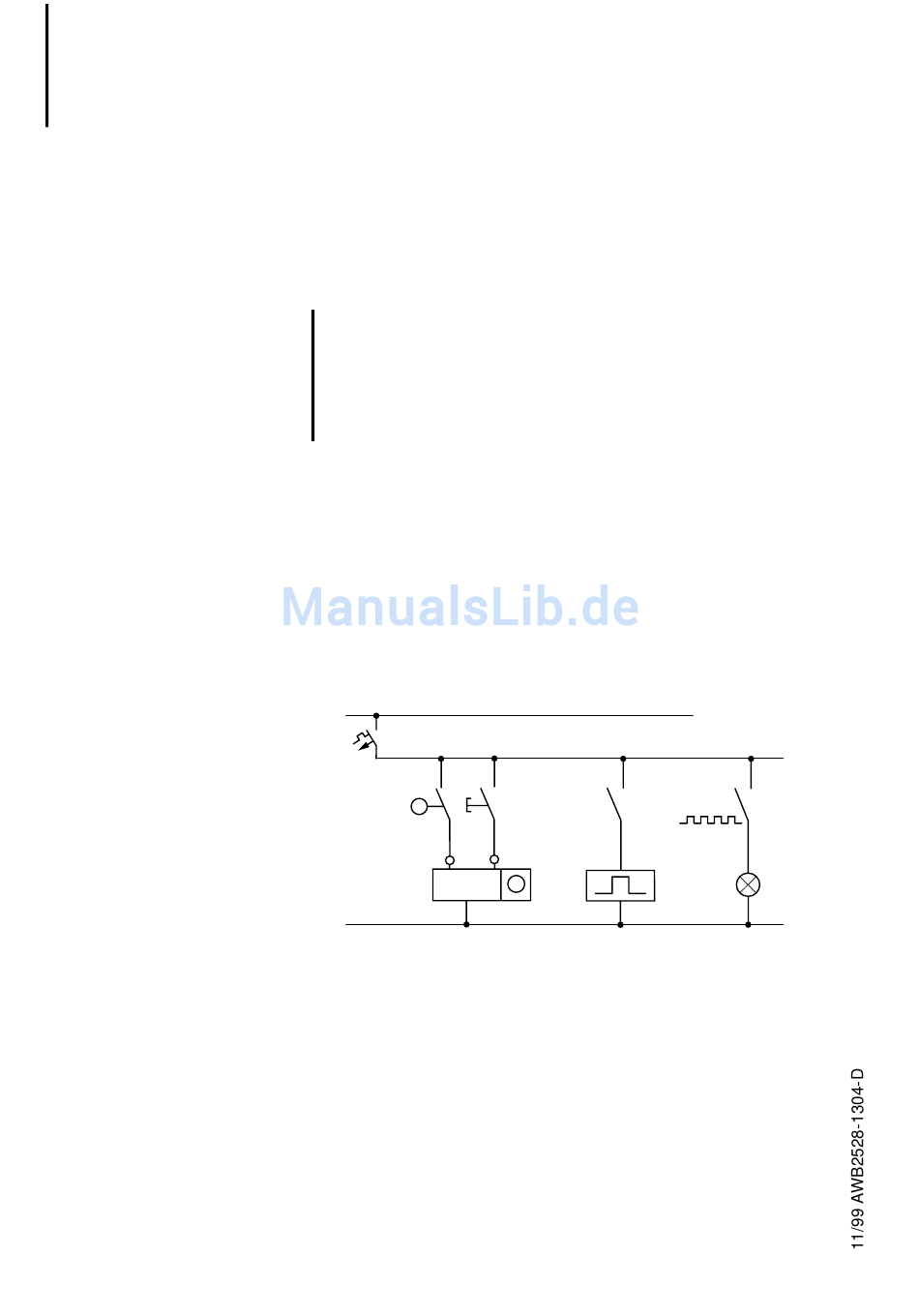

Beispiel mit Zeit- und Zählerrelais
Eine Warnleuchte blinkt, wenn der Zähler den Wert
10 erreicht. In dem Beispiel werden die beiden Funk-
tionsrelais „C1" und „T1" verdrahtet.
L01+
S1
S2
C
R
P1
L01–
Zähler
Wert 10
P1
K1T
K1T
H1
2s
