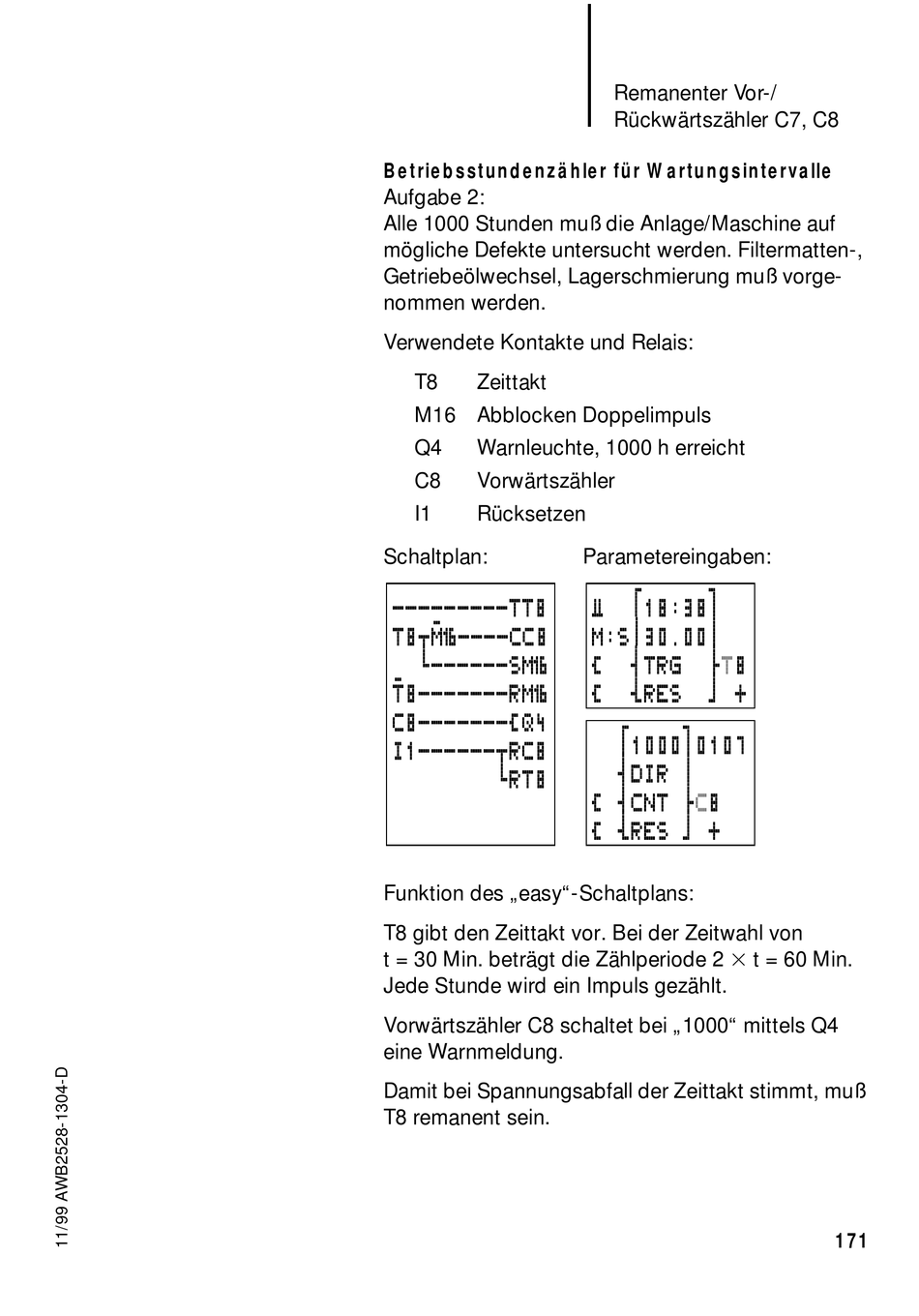

Betriebsstundenzähler für W artungsintervalle
Aufgabe 2:
Alle 1000 Stunden muß die Anlage/Maschine auf
mögliche Defekte untersucht werden. Filtermatten-,
Getriebeölwechsel, Lagerschmierung muß vorge-
nommen werden.
Verwendete Kontakte und Relais:
T8
Zeittakt
M16 Abblocken Doppelimpuls
Q4
Warnleuchte, 1000 h erreicht
C8
Vorwärtszähler
I1
Rücksetzen
Schaltplan:
---------TT8
T8um1 6----CC8
h------SM1 6
t8-------RM1 6
C8------- ^ ^ Ä Q4
I1------uRC8
hRT8
Funktion des „easy"-Schaltplans:
T8 gibt den Zeittakt vor. Bei der Zeitwahl von
t = 30 Min. beträgt die Zählperiode 2
Jede Stunde wird ein Impuls gezählt.
Vorwärtszähler C8 schaltet bei „1000" mittels Q4
eine Warnmeldung.
Damit bei Spannungsabfall der Zeittakt stimmt, muß
T8 remanent sein.
Remanenter Vor-/
Rückwärtszähler C7, C8
Parametereingaben:
Ü
f18:38g
M:Sn30.00n
Ä
sTRG
dT8
Ä
yRES
b +
f1000g0107
sDIR n
Ä sCNT dC8
Ä yRES b +
t = 60 Min.
171
