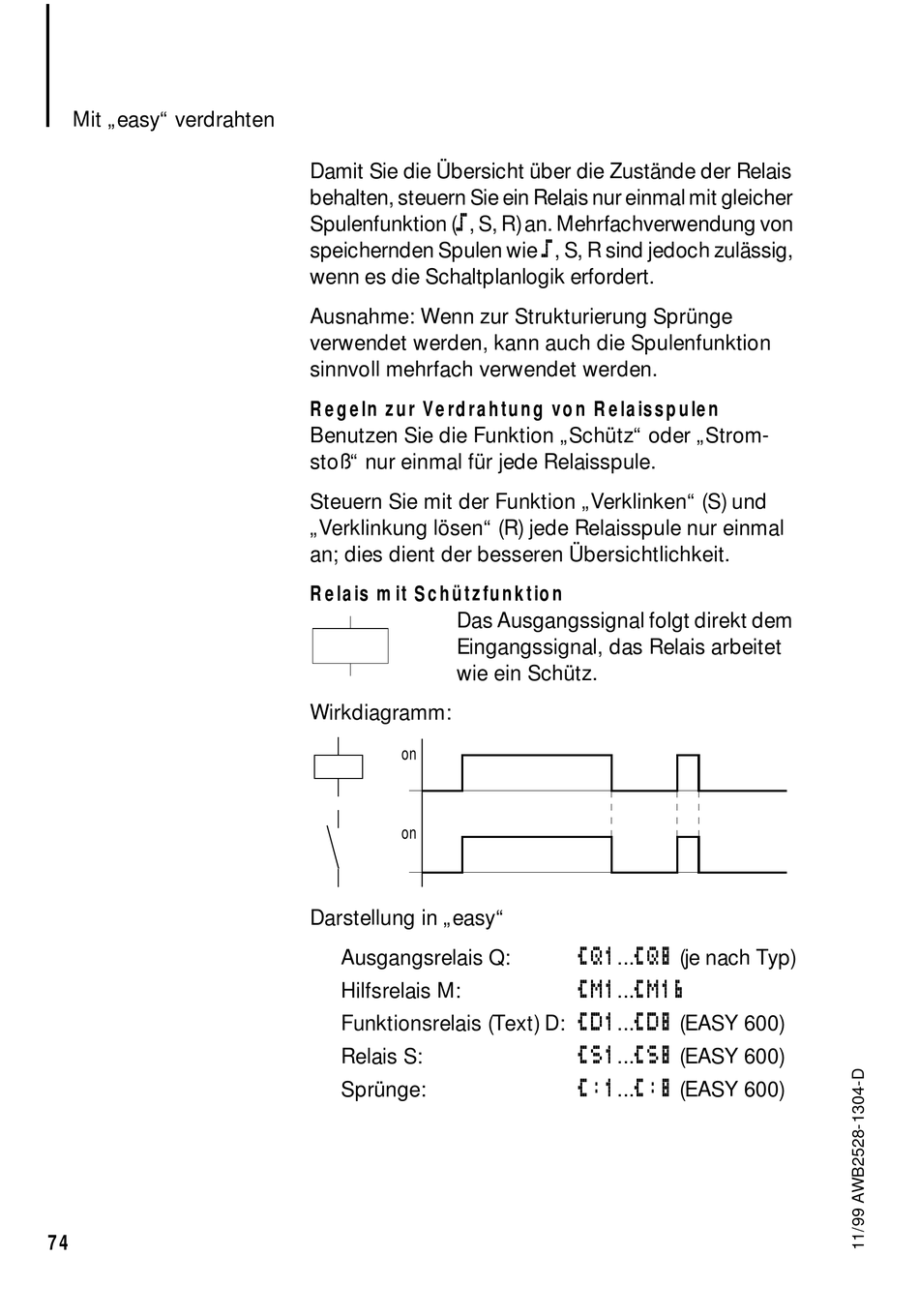

Mit „easy" verdrahten
74
Damit Sie die Übersicht über die Zustände der Relais
behalten, steuern Sie ein Relais nur einmal mit gleicher
ä
Spulenfunktion (
, S, R) an. Mehrfachverwendung von
speichernden Spulen wie
wenn es die Schaltplanlogik erfordert.
Ausnahme: Wenn zur Strukturierung Sprünge
verwendet werden, kann auch die Spulenfunktion
sinnvoll mehrfach verwendet werden.
Regeln zur Verdrahtung von Relaisspulen
Benutzen Sie die Funktion „Schütz" oder „Strom-
stoß" nur einmal für jede Relaisspule.
Steuern Sie mit der Funktion „Verklinken" (S) und
„Verklinkung lösen" (R) jede Relaisspule nur einmal
an; dies dient der besseren Übersichtlichkeit.
Relais mit Schützfunktion
Das Ausgangssignal folgt direkt dem
Eingangssignal, das Relais arbeitet
wie ein Schütz.
Wirkdiagramm:
on
on
Darstellung in „easy"
Ausgangsrelais Q:
Hilfsrelais M:
Funktionsrelais (Text) D:
Relais S:
Sprünge:
ä
, S, R sind jedoch zulässig,
ÄQ1
ÄQ8
...
(je nach Typ)
ÄM1
ÄM16
...
ÄD1
ÄD8
...
(EASY 600)
ÄS1
ÄS8
...
(EASY 600)
Ä:1
Ä:8
...
(EASY 600)
