Mit „easy" verdrahten
102

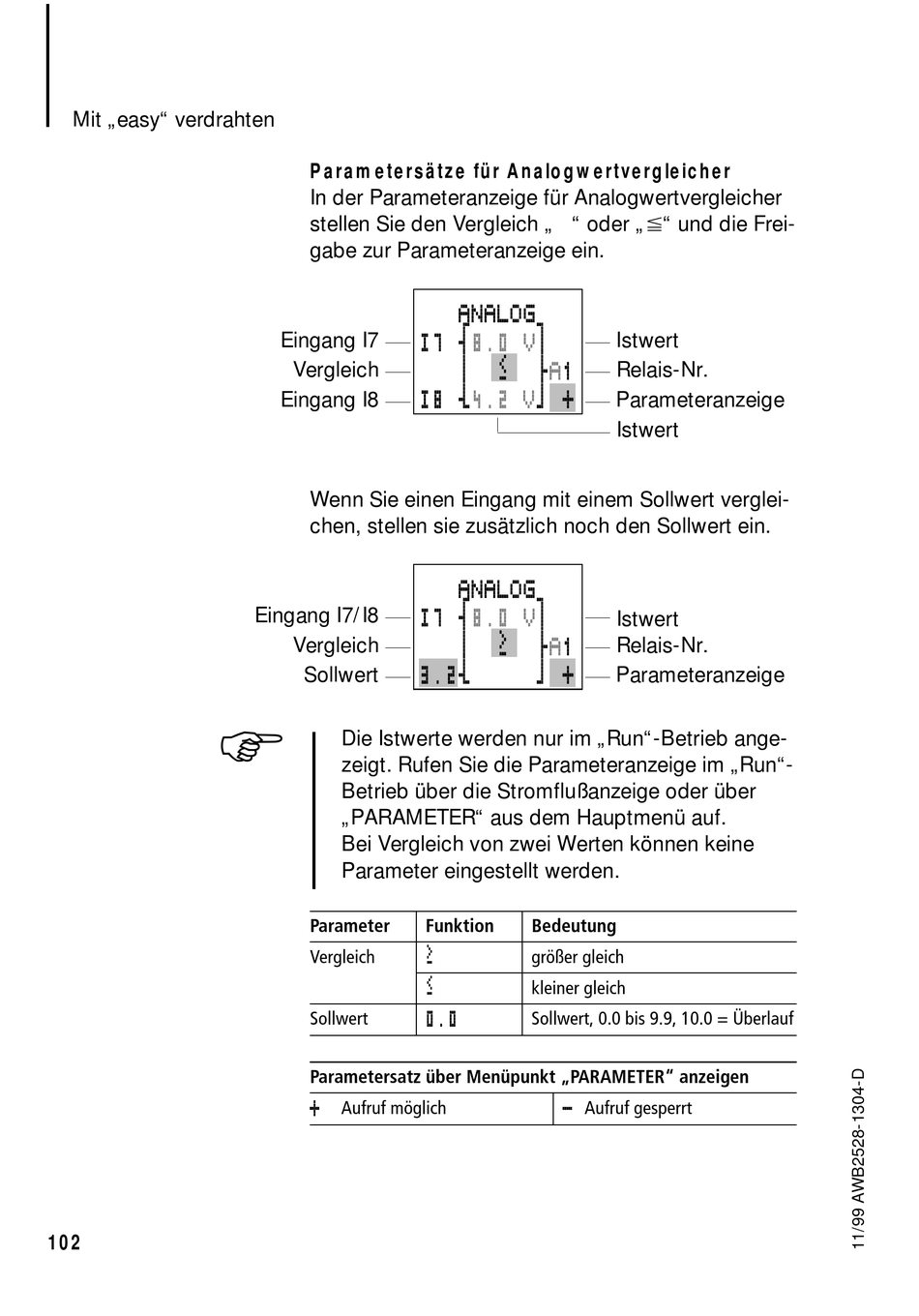

Parametersätze für Analogwertvergleicher
In der Parameteranzeige für Analogwertvergleicher
stellen Sie den Vergleich „ " oder „ " und die Frei-
gabe zur Parameteranzeige ein.
I7
Eingang I7
Vergleich
I8
Eingang I8
Wenn Sie einen Eingang mit einem Sollwert verglei-
chen, stellen sie zusätzlich noch den Sollwert ein.
I7
Eingang I7/I8
Vergleich
3.2y
Sollwert
Die Istwerte werden nur im „Run"-Betrieb ange-
zeigt. Rufen Sie die Parameteranzeige im „Run"-
Betrieb über die Stromflußanzeige oder über
„PARAMETER" aus dem Hauptmenü auf.
Bei Vergleich von zwei Werten können keine
Parameter eingestellt werden.
Parameter
Funktion
$
Vergleich
§
0.0
Sollwert
Parametersatz über Menüpunkt „PARAMETER" anzeigen
+
Aufruf möglich
ANALOG
w8.0
Vg
Istwert
n
§
dA1
Relais-Nr.
y4.2
Vb +
Parameteranzeige
Istwert
ANALOG
w8.0
Vg
Istwert
n
$
dA1
Relais-Nr.
b +
Parameteranzeige
Bedeutung
größer gleich
kleiner gleich
Sollwert, 0.0 bis 9.9, 10.0 = Überlauf
-
Aufruf gesperrt
