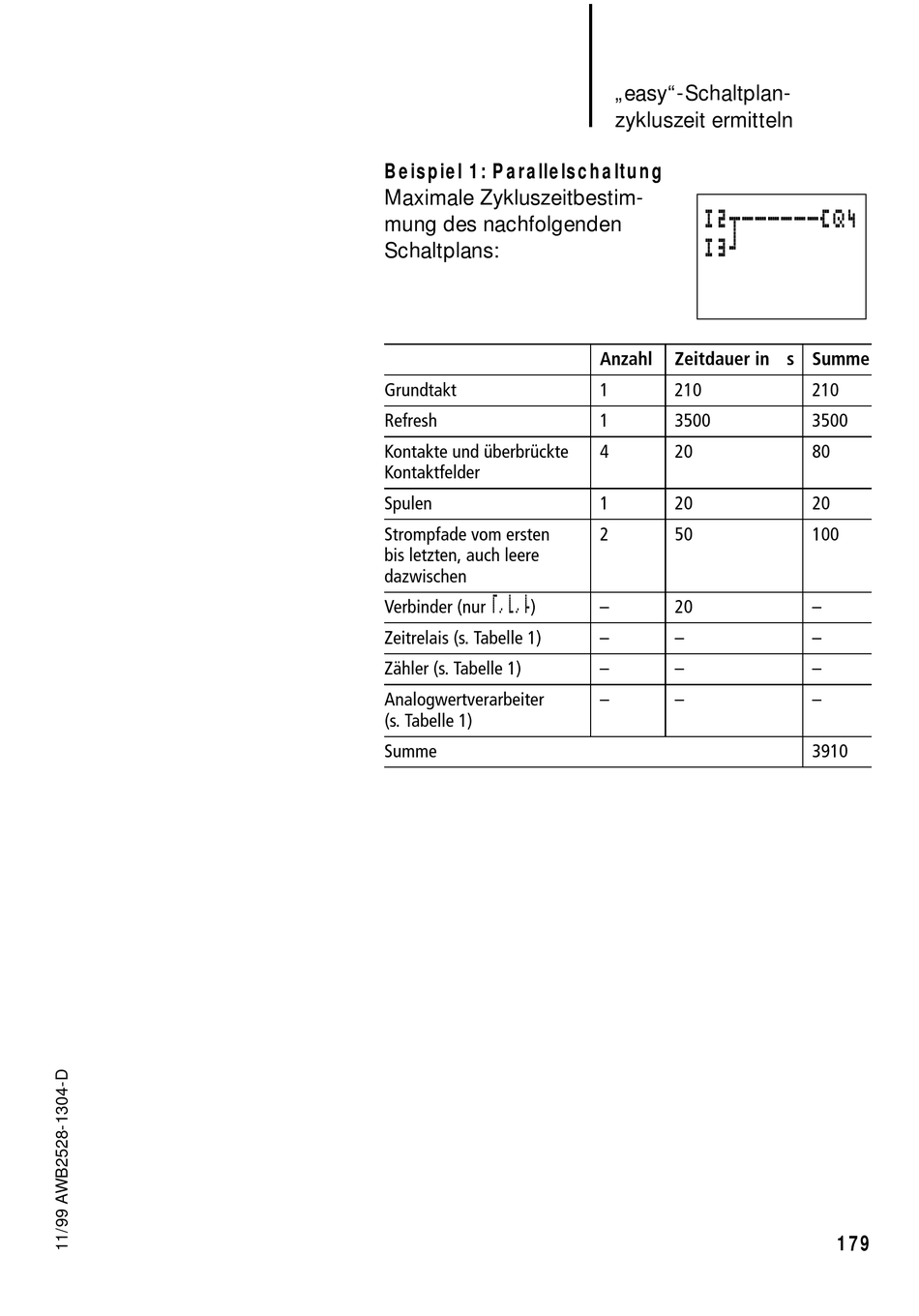

Beispiel 1: Parallelschaltung
Maximale Zykluszeitbestim-
mung des nachfolgenden
Schaltplans:
Grundtakt
Refresh
Kontakte und überbrückte
Kontaktfelder
Spulen
Strompfade vom ersten
bis letzten, auch leere
dazwischen
f,v,d
Verbinder (nur
)
Zeitrelais (s. Tabelle 1)
Zähler (s. Tabelle 1)
Analogwertverarbeiter
(s. Tabelle 1)
Summe
„easy"-Schaltplan-
zykluszeit ermitteln
I2u------ÄQ4
I3k
Anzahl
Zeitdauer in s Summe
1
210
1
3500
4
20
1
20
2
50
–
20
–
–
–
–
–
–
210
3500
80
20
100
–
–
–
–
3910
