„easy" intern
„easy"-Schaltplan-
zykluszeit ermitteln
178

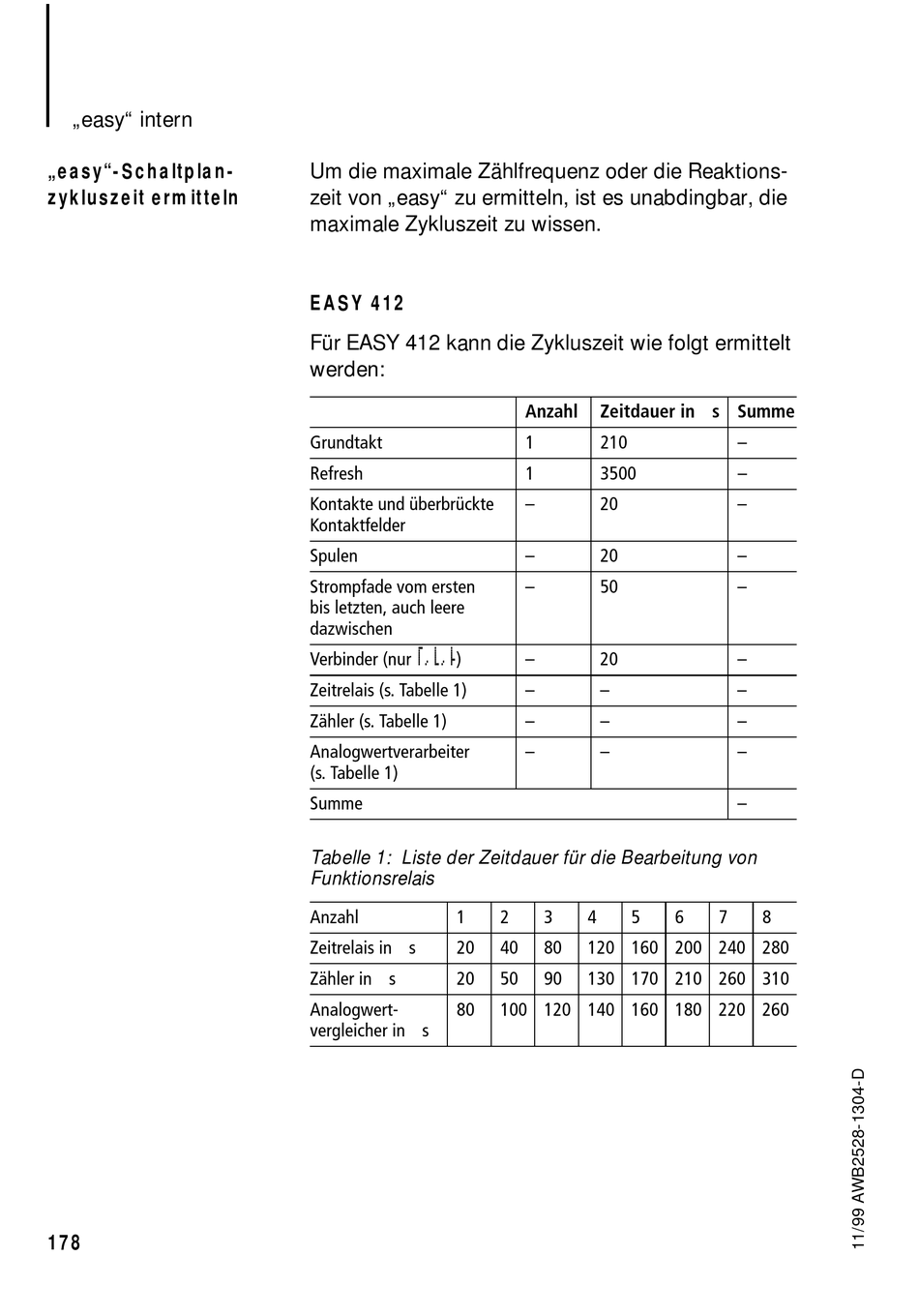

Um die maximale Zählfrequenz oder die Reaktions-
zeit von „easy" zu ermitteln, ist es unabdingbar, die
maximale Zykluszeit zu wissen.
EASY 412
Für EASY 412 kann die Zykluszeit wie folgt ermittelt
werden:
Grundtakt
Refresh
Kontakte und überbrückte
Kontaktfelder
Spulen
Strompfade vom ersten
bis letzten, auch leere
dazwischen
f,v,d
Verbinder (nur
)
Zeitrelais (s. Tabelle 1)
Zähler (s. Tabelle 1)
Analogwertverarbeiter
(s. Tabelle 1)
Summe
Tabelle 1: Liste der Zeitdauer für die Bearbeitung von
Funktionsrelais
Anzahl
1
Zeitrelais in s
20
Zähler in s
20
Analogwert-
80
vergleicher in s
Anzahl
Zeitdauer in s Summe
1
210
1
3500
–
20
–
20
–
50
–
20
–
–
–
–
–
–
2
3
4
5
40
80
120 160 200 240 280
50
90
130 170 210 260 310
100 120 140 160 180 220 260
–
–
–
–
–
–
–
–
–
–
6
7
8
