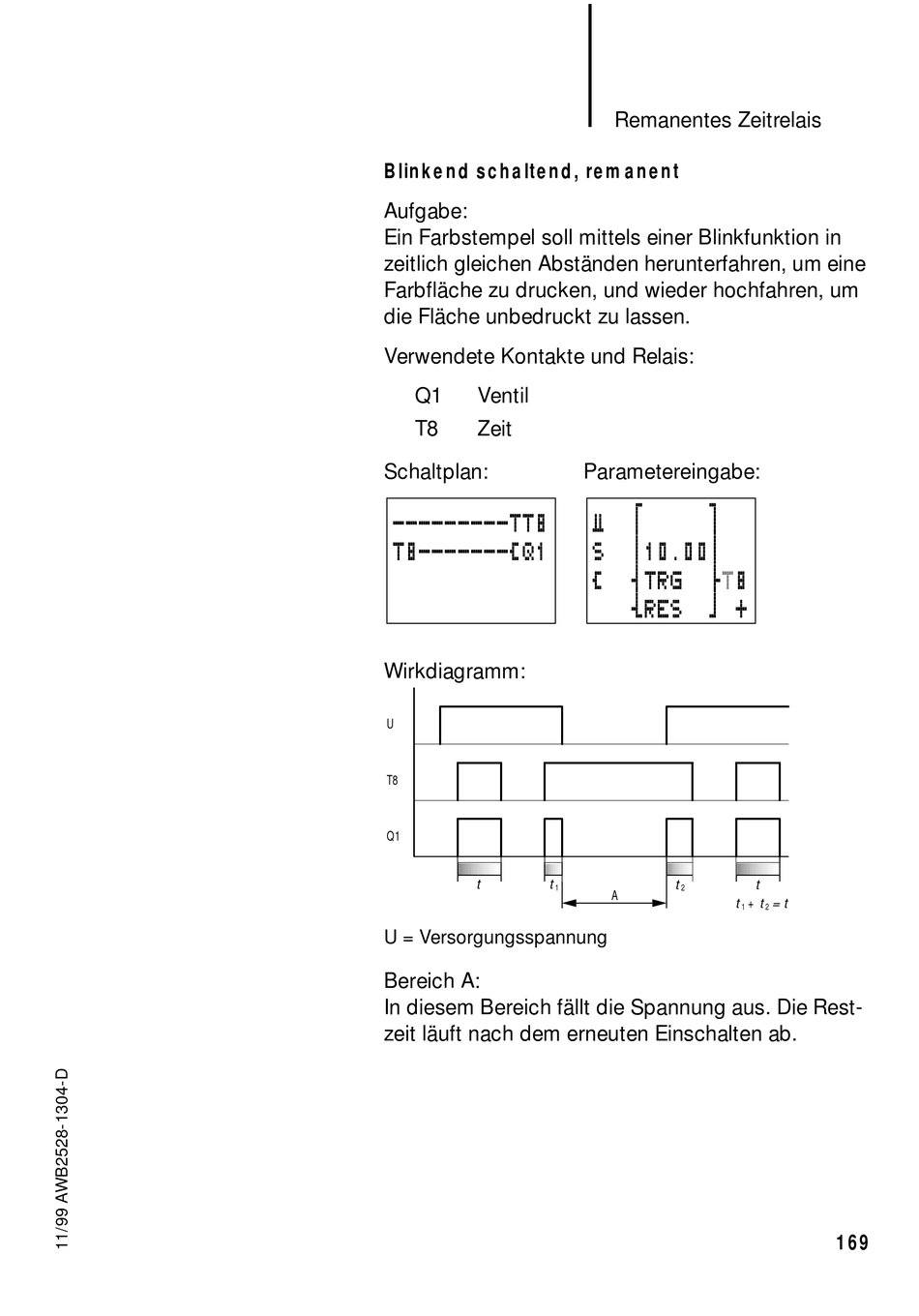

Blinkend schaltend, remanent
Aufgabe:
Ein Farbstempel soll mittels einer Blinkfunktion in
zeitlich gleichen Abständen herunterfahren, um eine
Farbfläche zu drucken, und wieder hochfahren, um
die Fläche unbedruckt zu lassen.
Verwendete Kontakte und Relais:
Q1
Ventil
T8
Zeit
Schaltplan:
---------TT8
£ T 8------- ^ ^ Ä Q1
Wirkdiagramm:
U
T8
Q1
t
t
1
U = Versorgungsspannung
Bereich A:
In diesem Bereich fällt die Spannung aus. Die Rest-
zeit läuft nach dem erneuten Einschalten ab.
Remanentes Zeitrelais
Parametereingabe:
Ü
f
g
S
n10.00n
Ä
sTRG
dT8
yRES
b +
t
t
2
A
t + t = t
1
2
