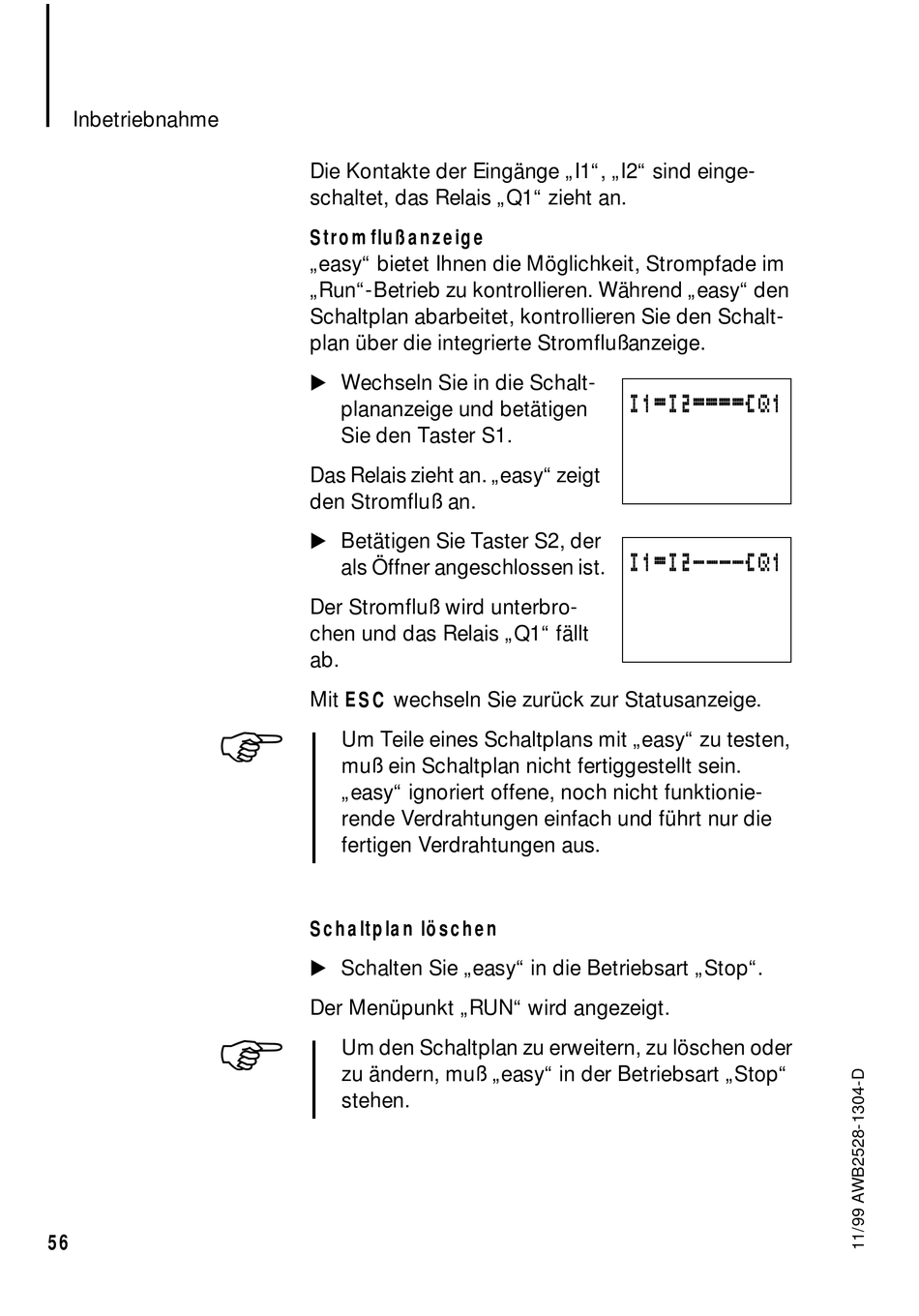

Inbetriebnahme
56
Die Kontakte der Eingänge „I1", „I2" sind einge-
schaltet, das Relais „Q1" zieht an.
Stromflußanzeige
„easy" bietet Ihnen die Möglichkeit, Strompfade im
„Run"-Betrieb zu kontrollieren. Während „easy" den
Schaltplan abarbeitet, kontrollieren Sie den Schalt-
plan über die integrierte Stromflußanzeige.
Wechseln Sie in die Schalt-
plananzeige und betätigen
Sie den Taster S1.
Das Relais zieht an. „easy" zeigt
den Stromfluß an.
Betätigen Sie Taster S2, der
als Öffner angeschlossen ist.
Der Stromfluß wird unterbro-
chen und das Relais „Q1" fällt
ab.
Mit ESC wechseln Sie zurück zur Statusanzeige.
Um Teile eines Schaltplans mit „easy" zu testen,
muß ein Schaltplan nicht fertiggestellt sein.
„easy" ignoriert offene, noch nicht funktionie-
rende Verdrahtungen einfach und führt nur die
fertigen Verdrahtungen aus.
Schaltplan löschen
Schalten Sie „easy" in die Betriebsart „Stop".
Der Menüpunkt „RUN" wird angezeigt.
Um den Schaltplan zu erweitern, zu löschen oder
zu ändern, muß „easy" in der Betriebsart „Stop"
stehen.
I1-I2----ÄQ1
I1-I2----ÄQ1
