LB8109* / FB8209*
E/A-Module konfigurieren
8.6
LB1*09, FB1*09 Binäreingang
8.6.1
Beschreibung
Ausführungen
LB1009, Binäreingang, nicht eigensicher
■
LB1109, Binäreingang, eigensicher
■
FB1209, Binäreingang, eigensicher
■
Merkmale
Belegt 1 Steckplatz auf dem Backplane
■
Kanalanzahl: 8
■
Geeignete Sensoren: mechanische Kontakte, NAMUR-Näherungsschalter
■
Darüber hinaus kann das E/A-Modul LB1009 aktive Eingänge mit 24 V oder 5 V DC
lesen. Dies gilt nicht für die E/A-Module LB1109 und FB1209.
Hinweis!
Standardmäßig unterstützt der Binäreingang LB1*09, FB1*09 aussschließlich mechanische
Kontakte und NAMUR-Näherungsschalter. Um auch aktive Signale von 2-Draht-Initiatoren
verarbeiten zu können, aktivieren Sie die Option Unterstützung aktiver Eingangssignale
(5V/24V DC) für 1x09 in den firmwareabhängigen Buskopplereinstellungen. Siehe Kapitel 6.8
V
V
Abbildung 8.19
114
1.5 kΩ
10 kΩ
8-
IV
VIII
7+
6-
III
VII
5+
4-
II
3+
2-
I
1+

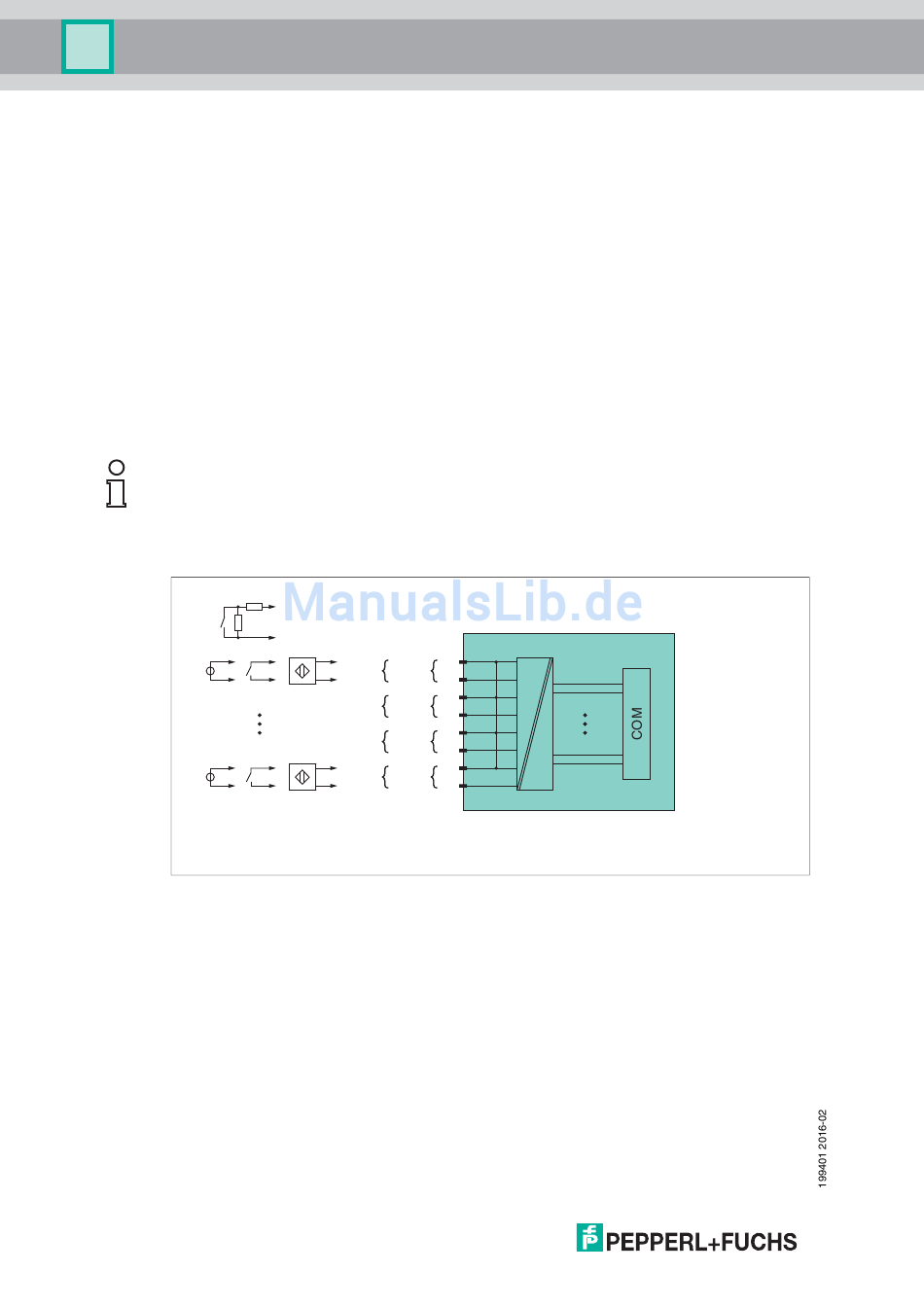

Blockschaltbild LB1009
16-
15+
14-
13+
12-
VI
11+
10-
V
9+
