Um das Laufrad einzubauen, platzieren Sie es in den dafür vorgesehenen Aufnahmen an der
Gabel. Führen Sie dazu die Bremsscheibe in den Bremssattel. Schieben Sie die Steckachse
vom Fahrer aus gesehen von rechts durch die Gabel sowie durch die Nabe. Tun Sie dies mit
vollständig geöffnetem Schnellspannhebel, damit der Flansch der Steckachse durch die Aus-
fallenden der Gabel passt. Stellen Sie durch Drehen am Flansch die Spannung des Schnell-
spannhebels ein. Drehen Sie den Flansch im Uhrzeigersinn, bis dieser bei halb geöffnetem
Schnellspannhebel am Ausfallende der Gabel anliegt. Anschließend muss der Schnellspann-
hebel mit dem Handballen handfest geschlossen werden. Nach Prüfung auf korrekten Sitz
des Schnellspanners sowie des Laufrades ist womöglich ein Nachspannen notwendig.
Beim Ausbau des Laufrades muss der Schnellspannhebel komplett geöffnet werden. Drehen
Sie zuerst den Flansch gegen den Uhrzeigersinn und drücken Sie ihn anschließend hinein, um
das Herausziehen der Steckachse zu ermöglichen. Im Anschluss kann das Laufrad entnom-
men werden.
KTM Steckachssysteme
Dieses Steckachssystem kommt großteils bei der Montage des hinteren Laufrades zum Ein-
satz. Modellspezifisch kann dieses Steckachssystem auch an der Gabel Verwendung finden.
Die Steckachse wird dabei immer in Fahrtrichtung links durch das Ausfallende im Rahmen
bzw. an der Gabel geschoben. Durch Drehung im Uhrzeigersinn wird die Steckachse befestigt.
Ziehen Sie den Hebel so fest wie möglich von Hand an, bis dieser sich mindestens in einer
parallelen Position zur Kettenstrebe (Abb. 1/89) bzw. zum Gabelholm (Abb. 2/89) befin-
det. Will man nachträglich die Stellung des Steckachshebels verändern, so ist die 4 mm Inbus
Schraube zu lösen. Positionieren Sie anschließend den Hebel in der gewünschten Position und
befestigen Sie die 4 mm Inbus Schraube mit einem Drehmoment von 5 Nm.

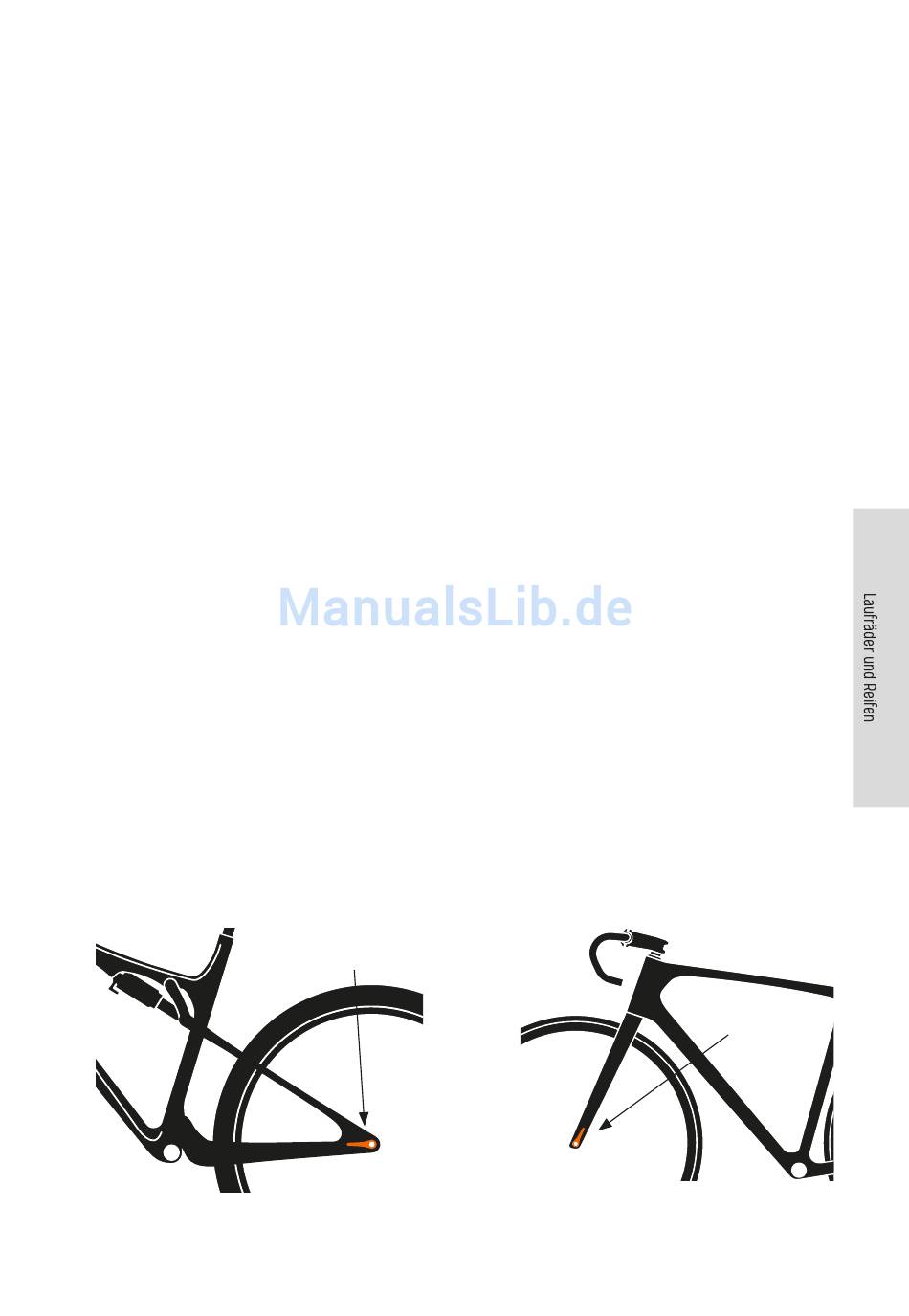

Abb. 1/89
Quelle: KTM Fahrrad GmbH
Steckachs-Hebel
Abb. 2/89
Quelle: KTM Fahrrad GmbH
Steckachs-Hebel
