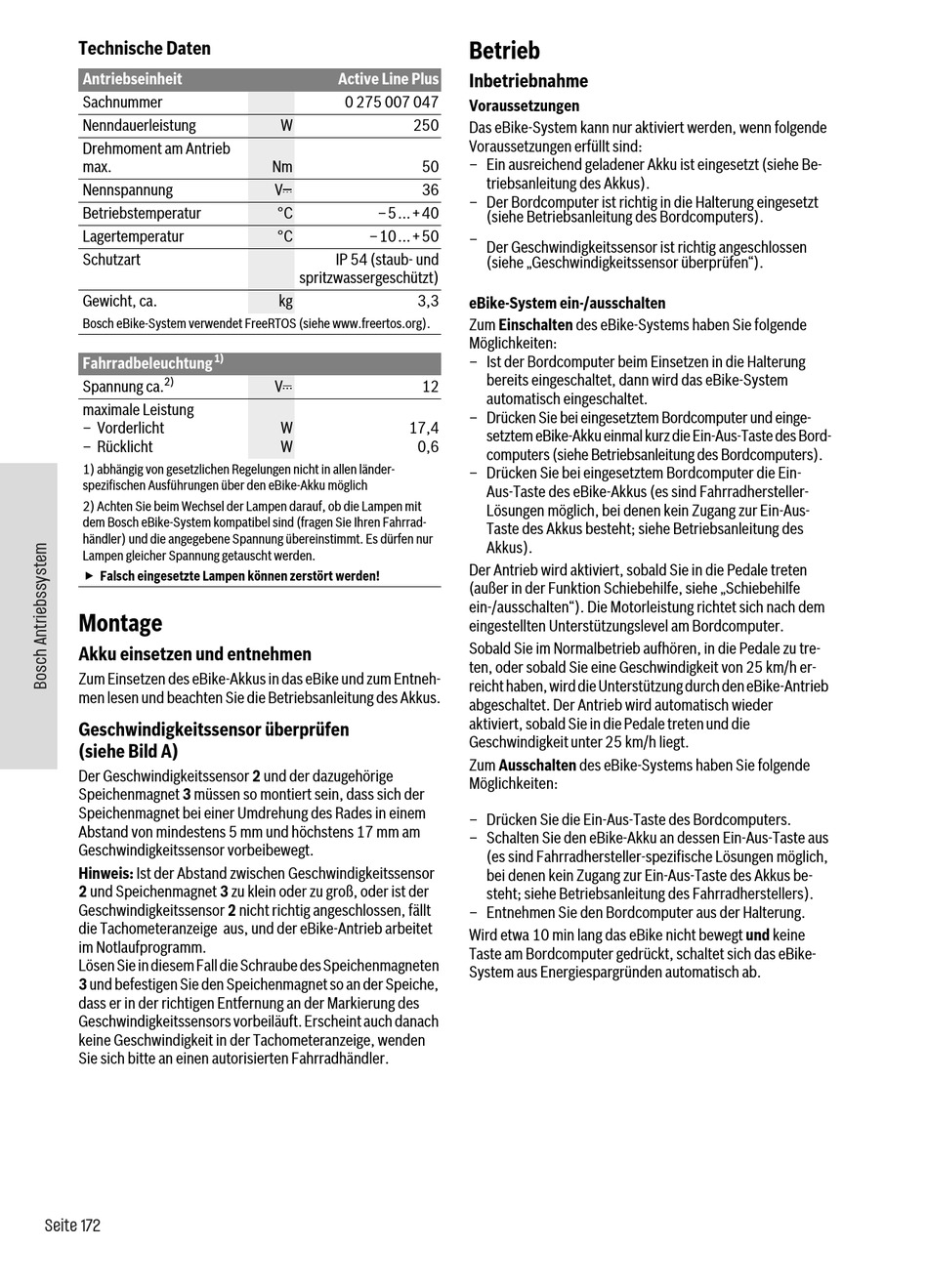

Deutsch–2
Technische Daten
Antriebseinheit
Sachnummer
Nenndauerleistung
Drehmoment am Antrieb
max.
Nennspannung
Betriebstemperatur
Lagertemperatur
Schutzart
Gewicht, ca.
Bosch eBike-System verwendet FreeRTOS (siehe www.freertos.org).
1)
Fahrradbeleuchtung
2)
Spannung ca.
maximale Leistung
– Vorderlicht
– Rücklicht
1) abhängig von gesetzlichen Regelungen nicht in allen länder-
spezifischen Ausführungen über den eBike-Akku möglich
2) Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit
dem Bosch eBike-System kompatibel sind (fragen Sie Ihren Fahrrad-
händler) und die angegebene Spannung übereinstimmt. Es dürfen nur
Lampen gleicher Spannung getauscht werden.
Falsch eingesetzte Lampen können zerstört werden!
Montage
Akku einsetzen und entnehmen
Zum Einsetzen des eBike-Akkus in das eBike und zum Entneh-
men lesen und beachten Sie die Betriebsanleitung des Akkus.
Geschwindigkeitssensor überprüfen
(siehe Bild A)
Der Geschwindigkeitssensor 2 und der dazugehörige
Speichenmagnet 3 müssen so montiert sein, dass sich der
Speichenmagnet bei einer Umdrehung des Rades in einem
Abstand von mindestens 5 mm und höchstens 17 mm am
Geschwindigkeitssensor vorbeibewegt.
Hinweis: Ist der Abstand zwischen Geschwindigkeitssensor
2 und Speichenmagnet 3 zu klein oder zu groß, oder ist der
Geschwindigkeitssensor 2 nicht richtig angeschlossen, fällt
die Tachometeranzeige aus, und der eBike-Antrieb arbeitet
im Notlaufprogramm.
Lösen Sie in diesem Fall die Schraube des Speichenmagneten
3 und befestigen Sie den Speichenmagnet so an der Speiche,
dass er in der richtigen Entfernung an der Markierung des
Geschwindigkeitssensors vorbeiläuft. Erscheint auch danach
keine Geschwindigkeit in der Tachometeranzeige, wenden
Sie sich bitte an einen autorisierten Fahrradhändler.
0 275 007 AD5 | (31.5.17)
Seite 172
Active Line Plus
0 275 007 047
W
250
Nm
50
V
36
°C
–5...+40
°C
–10...+50
IP 54 (staub- und
spritzwassergeschützt)
kg
3,3
V
12
W
17,4
W
0,6
Betrieb
Inbetriebnahme
Voraussetzungen
Das eBike-System kann nur aktiviert werden, wenn folgende
Voraussetzungen erfüllt sind:
– Ein ausreichend geladener Akku ist eingesetzt (siehe Be-
triebsanleitung des Akkus).
–
Der Bordcomputer ist richtig in die Halterung eingesetzt
(siehe Betriebsanleitung des Bordcomputers).
–
Der Geschwindigkeitssensor ist richtig angeschlossen
(siehe „Geschwindigkeitssensor überprüfen").
eBike-System ein-/ausschalten
Zum Einschalten des eBike-Systems haben Sie folgende
Möglichkeiten:
– Ist der Bordcomputer beim Einsetzen in die Halterung
bereits eingeschaltet, dann wird das eBike-System
automatisch eingeschaltet.
– Drücken Sie bei eingesetztem Bordcomputer und einge-
setztem eBike-Akku einmal kurz die Ein-Aus-Taste des Bord-
computers (siehe Betriebsanleitung des Bordcomputers).
– Drücken Sie bei eingesetztem Bordcomputer die Ein-
Aus-Taste des eBike-Akkus (es sind Fahrradhersteller-
Lösungen möglich, bei denen kein Zugang zur Ein-Aus-
Taste des Akkus besteht; siehe Betriebsanleitung des
Akkus).
Der Antrieb wird aktiviert, sobald Sie in die Pedale treten
(außer in der Funktion Schiebehilfe, siehe „Schiebehilfe
ein-/ausschalten"). Die Motorleistung richtet sich nach dem
eingestellten Unterstützungslevel am Bordcomputer.
Sobald Sie im Normalbetrieb aufhören, in die Pedale zu tre-
ten, oder sobald Sie eine Geschwindigkeit von 25 km/h er-
reicht haben, wird die Unterstützung durch den eBike-Antrieb
abgeschaltet. Der Antrieb wird automatisch wieder
aktiviert, sobald Sie in die Pedale treten und die
Geschwindigkeit unter 25 km/h liegt.
Zum Ausschalten des eBike-Systems haben Sie folgende
Möglichkeiten:
– Drücken Sie die Ein-Aus-Taste des Bordcomputers.
– Schalten Sie den eBike-Akku an dessen Ein-Aus-Taste aus
(es sind Fahrradhersteller-spezifische Lösungen möglich,
bei denen kein Zugang zur Ein-Aus-Taste des Akkus be-
steht; siehe Betriebsanleitung des Fahrradherstellers).
– Entnehmen Sie den Bordcomputer aus der Halterung.
Wird etwa 10 min lang das eBike nicht bewegt und keine
Taste am Bordcomputer gedrückt, schaltet sich das eBike-
System aus Energiespargründen automatisch ab.
