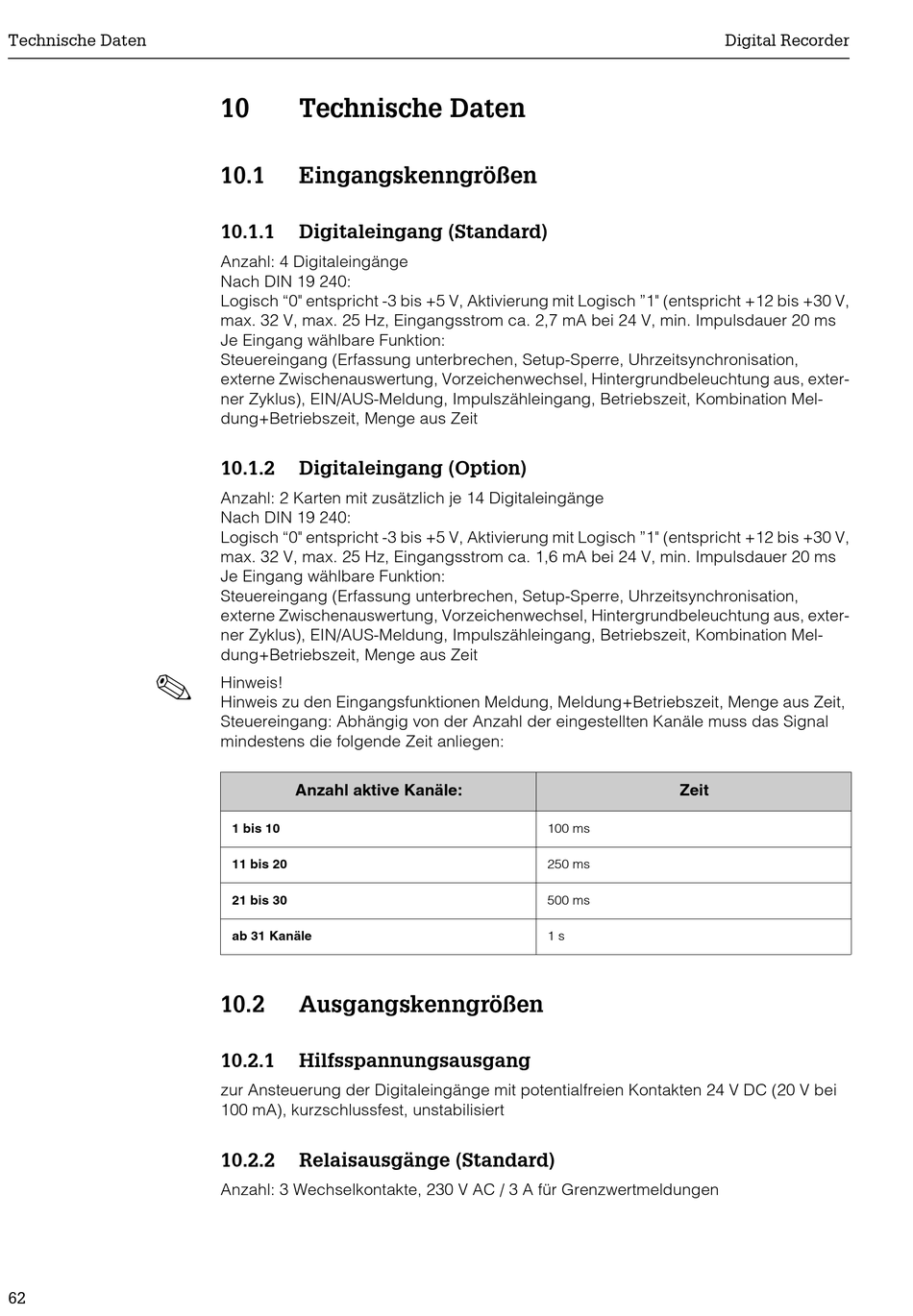

Endress+Hauser Digital Recorder eco-graph c Betriebsanleitung Seite 62

Technische Daten
!
62
10 Technische Daten
10.1 Eingangskenngrößen
10.1.1 Digitaleingang (Standard)
Anzahl: 4 Digitaleingänge
Nach DIN 19 240:
Logisch "0" entspricht -3 bis +5 V, Aktivierung mit Logisch "1" (entspricht +12 bis +30 V,
max. 32 V, max. 25 Hz, Eingangsstrom ca. 2,7 mA bei 24 V, min. Impulsdauer 20 ms
Je Eingang wählbare Funktion:
Steuereingang (Erfassung unterbrechen, Setup-Sperre, Uhrzeitsynchronisation,
externe Zwischenauswertung, Vorzeichenwechsel, Hintergrundbeleuchtung aus, exter-
ner Zyklus), EIN/AUS-Meldung, Impulszähleingang, Betriebszeit, Kombination Mel-
dung+Betriebszeit, Menge aus Zeit
10.1.2 Digitaleingang (Option)
Anzahl: 2 Karten mit zusätzlich je 14 Digitaleingänge
Nach DIN 19 240:
Logisch "0" entspricht -3 bis +5 V, Aktivierung mit Logisch "1" (entspricht +12 bis +30 V,
max. 32 V, max. 25 Hz, Eingangsstrom ca. 1,6 mA bei 24 V, min. Impulsdauer 20 ms
Je Eingang wählbare Funktion:
Steuereingang (Erfassung unterbrechen, Setup-Sperre, Uhrzeitsynchronisation,
externe Zwischenauswertung, Vorzeichenwechsel, Hintergrundbeleuchtung aus, exter-
ner Zyklus), EIN/AUS-Meldung, Impulszähleingang, Betriebszeit, Kombination Mel-
dung+Betriebszeit, Menge aus Zeit
Hinweis!
Hinweis zu den Eingangsfunktionen Meldung, Meldung+Betriebszeit, Menge aus Zeit,
Steuereingang: Abhängig von der Anzahl der eingestellten Kanäle muss das Signal
mindestens die folgende Zeit anliegen:
Anzahl aktive Kanäle:
1 bis 10
11 bis 20
21 bis 30
ab 31 Kanäle
10.2 Ausgangskenngrößen
10.2.1 Hilfsspannungsausgang
zur Ansteuerung der Digitaleingänge mit potentialfreien Kontakten 24 V DC (20 V bei
100 mA), kurzschlussfest, unstabilisiert
10.2.2 Relaisausgänge (Standard)
Anzahl: 3 Wechselkontakte, 230 V AC / 3 A für Grenzwertmeldungen
Zeit
100 ms
250 ms
500 ms
1 s
