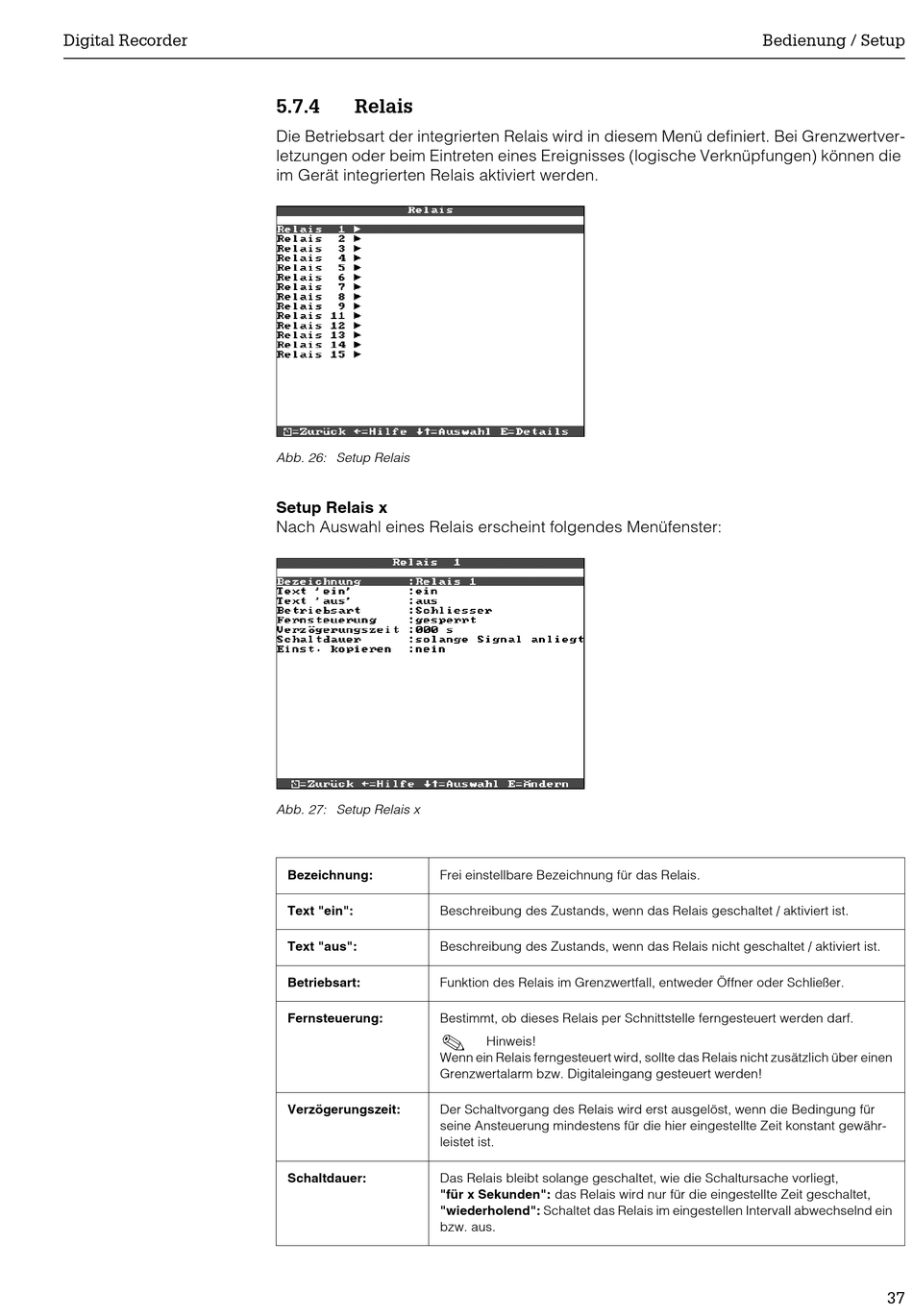

Digital Recorder
5.7.4 Relais
Die Betriebsart der integrierten Relais wird in diesem Menü definiert. Bei Grenzwertver-
letzungen oder beim Eintreten eines Ereignisses (logische Verknüpfungen) können die
im Gerät integrierten Relais aktiviert werden.
Abb. 26: Setup Relais
Setup Relais x
Nach Auswahl eines Relais erscheint folgendes Menüfenster:
Abb. 27: Setup Relais x
Bezeichnung: Frei einstellbare Bezeichnung für das Relais.
Text "ein": Beschreibung des Zustands, wenn das Relais geschaltet / aktiviert ist.
Text "aus": Beschreibung des Zustands, wenn das Relais nicht geschaltet / aktiviert ist.
Betriebsart: Funktion des Relais im Grenzwertfall, entweder Öffner oder Schließer.
Fernsteuerung: Bestimmt, ob dieses Relais per Schnittstelle ferngesteuert werden darf.
!
Wenn ein Relais ferngesteuert wird, sollte das Relais nicht zusätzlich über einen
Grenzwertalarm bzw. Digitaleingang gesteuert werden!
Verzögerungszeit: Der Schaltvorgang des Relais wird erst ausgelöst, wenn die Bedingung für
seine Ansteuerung mindestens für die hier eingestellte Zeit konstant gewähr-
leistet ist.
Schaltdauer: Das Relais bleibt solange geschaltet, wie die Schaltursache vorliegt,
"für x Sekunden": das Relais wird nur für die eingestellte Zeit geschaltet,
"wiederholend": Schaltet das Relais im eingestellen Intervall abwechselnd ein
bzw. aus.
Hinweis!
