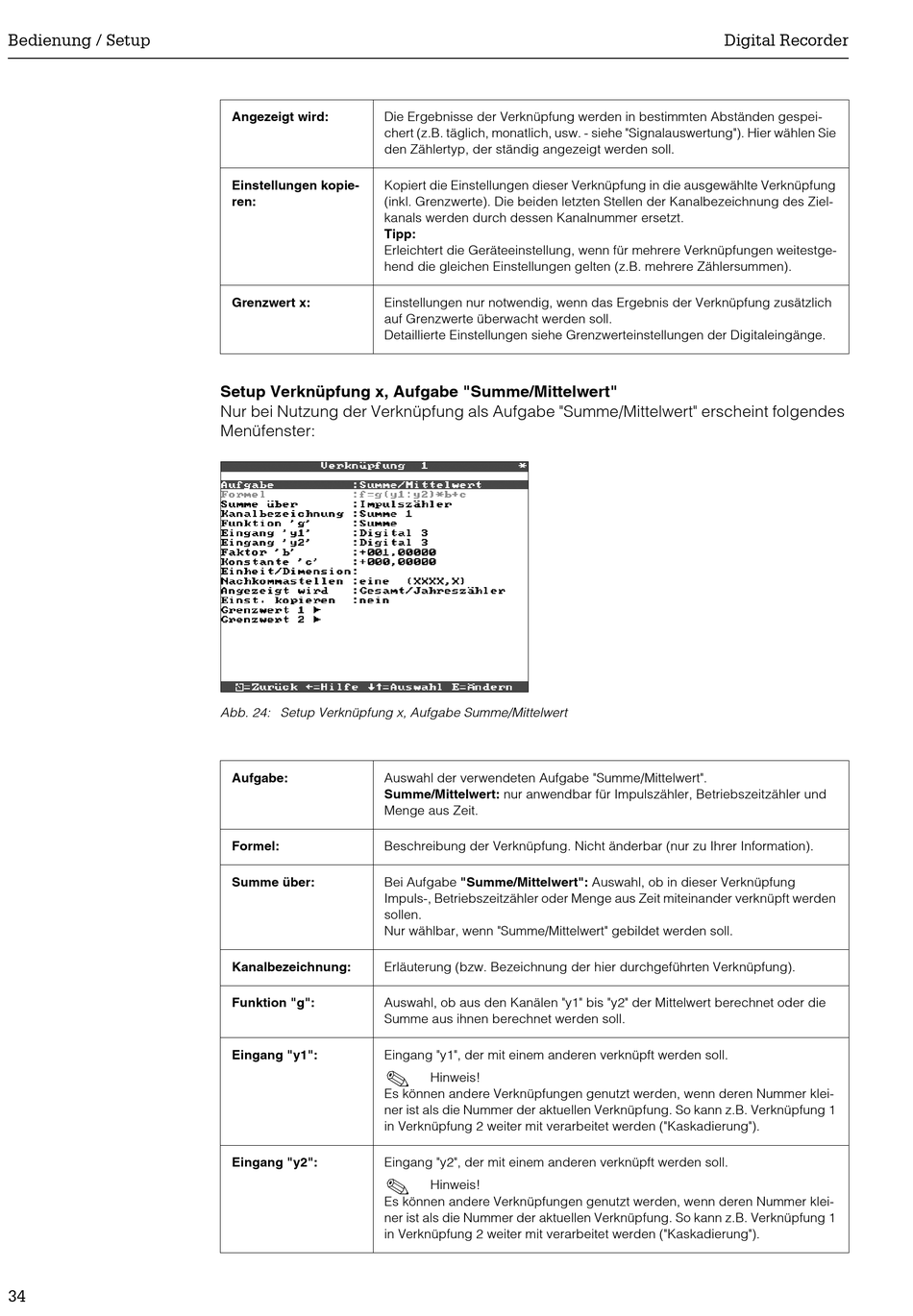

Bedienung / Setup
34
Angezeigt wird: Die Ergebnisse der Verknüpfung werden in bestimmten Abständen gespei-
chert (z.B. täglich, monatlich, usw. - siehe "Signalauswertung"). Hier wählen Sie
den Zählertyp, der ständig angezeigt werden soll.
Einstellungen kopie- Kopiert die Einstellungen dieser Verknüpfung in die ausgewählte Verknüpfung
ren: (inkl. Grenzwerte). Die beiden letzten Stellen der Kanalbezeichnung des Ziel-
kanals werden durch dessen Kanalnummer ersetzt.
Tipp:
Erleichtert die Geräteeinstellung, wenn für mehrere Verknüpfungen weitestge-
hend die gleichen Einstellungen gelten (z.B. mehrere Zählersummen).
Grenzwert x: Einstellungen nur notwendig, wenn das Ergebnis der Verknüpfung zusätzlich
auf Grenzwerte überwacht werden soll.
Detaillierte Einstellungen siehe Grenzwerteinstellungen der Digitaleingänge.
Setup Verknüpfung x, Aufgabe "Summe/Mittelwert"
Nur bei Nutzung der Verknüpfung als Aufgabe "Summe/Mittelwert" erscheint folgendes
Menüfenster:
Abb. 24: Setup Verknüpfung x, Aufgabe Summe/Mittelwert
Aufgabe: Auswahl der verwendeten Aufgabe "Summe/Mittelwert".
Summe/Mittelwert: nur anwendbar für Impulszähler, Betriebszeitzähler und
Menge aus Zeit.
Formel: Beschreibung der Verknüpfung. Nicht änderbar (nur zu Ihrer Information).
Summe über: Bei Aufgabe "Summe/Mittelwert": Auswahl, ob in dieser Verknüpfung
Impuls-, Betriebszeitzähler oder Menge aus Zeit miteinander verknüpft werden
sollen.
Nur wählbar, wenn "Summe/Mittelwert" gebildet werden soll.
Kanalbezeichnung: Erläuterung (bzw. Bezeichnung der hier durchgeführten Verknüpfung).
Funktion "g": Auswahl, ob aus den Kanälen "y1" bis "y2" der Mittelwert berechnet oder die
Summe aus ihnen berechnet werden soll.
Eingang "y1": Eingang "y1", der mit einem anderen verknüpft werden soll.
!
Es können andere Verknüpfungen genutzt werden, wenn deren Nummer klei-
ner ist als die Nummer der aktuellen Verknüpfung. So kann z.B. Verknüpfung 1
in Verknüpfung 2 weiter mit verarbeitet werden ("Kaskadierung").
Eingang "y2": Eingang "y2", der mit einem anderen verknüpft werden soll.
!
Es können andere Verknüpfungen genutzt werden, wenn deren Nummer klei-
ner ist als die Nummer der aktuellen Verknüpfung. So kann z.B. Verknüpfung 1
in Verknüpfung 2 weiter mit verarbeitet werden ("Kaskadierung").
Hinweis!
Hinweis!
