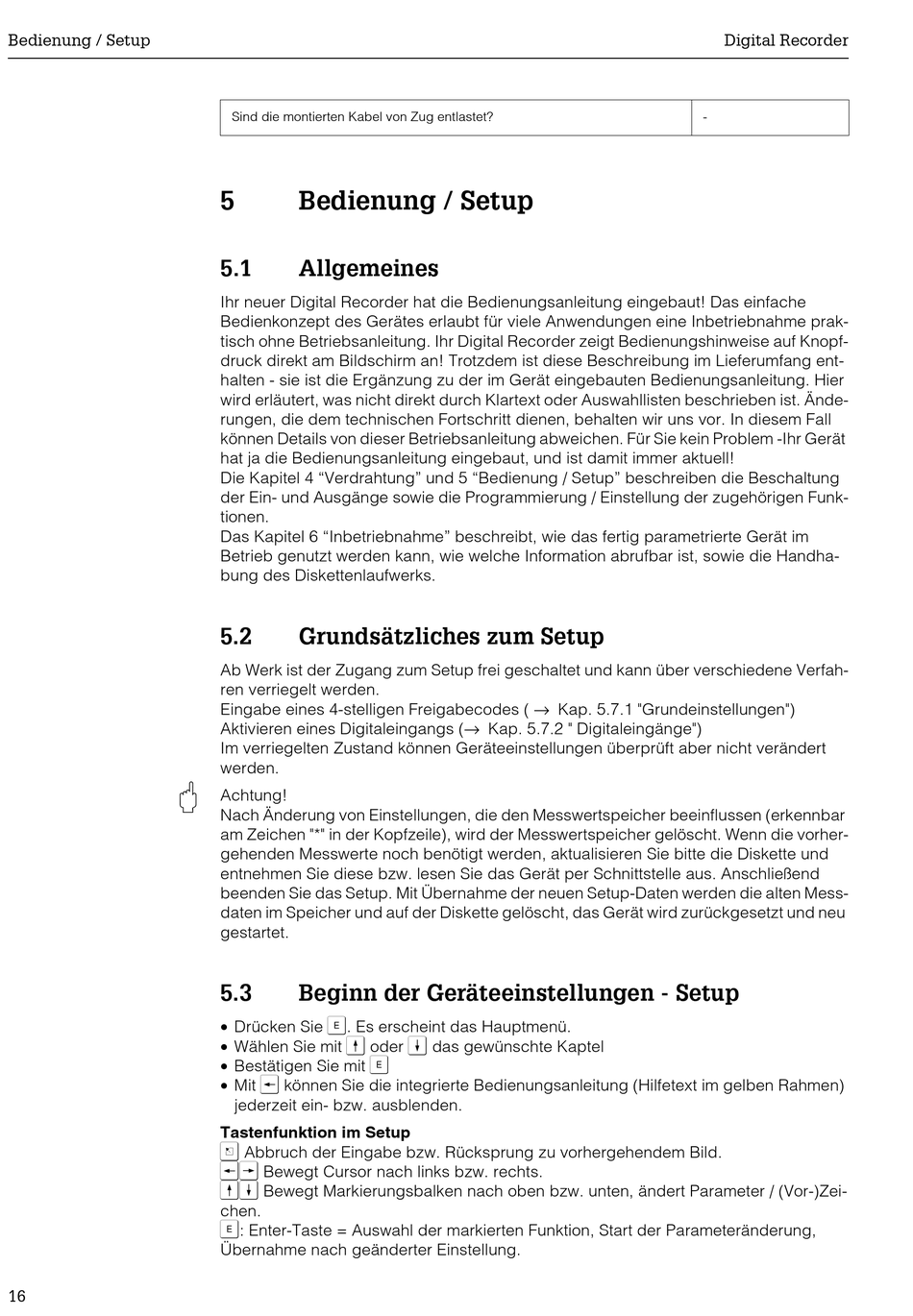

Bedienung / Setup
"
16
Sind die montierten Kabel von Zug entlastet?
5 Bedienung / Setup
5.1 Allgemeines
Ihr neuer Digital Recorder hat die Bedienungsanleitung eingebaut! Das einfache
Bedienkonzept des Gerätes erlaubt für viele Anwendungen eine Inbetriebnahme prak-
tisch ohne Betriebsanleitung. Ihr Digital Recorder zeigt Bedienungshinweise auf Knopf-
druck direkt am Bildschirm an! Trotzdem ist diese Beschreibung im Lieferumfang ent-
halten - sie ist die Ergänzung zu der im Gerät eingebauten Bedienungsanleitung. Hier
wird erläutert, was nicht direkt durch Klartext oder Auswahllisten beschrieben ist. Ände-
rungen, die dem technischen Fortschritt dienen, behalten wir uns vor. In diesem Fall
können Details von dieser Betriebsanleitung abweichen. Für Sie kein Problem -Ihr Gerät
hat ja die Bedienungsanleitung eingebaut, und ist damit immer aktuell!
Die Kapitel 4 "Verdrahtung" und 5 "Bedienung / Setup" beschreiben die Beschaltung
der Ein- und Ausgänge sowie die Programmierung / Einstellung der zugehörigen Funk-
tionen.
Das Kapitel 6 "Inbetriebnahme" beschreibt, wie das fertig parametrierte Gerät im
Betrieb genutzt werden kann, wie welche Information abrufbar ist, sowie die Handha-
bung des Diskettenlaufwerks.
5.2 Grundsätzliches zum Setup
Ab Werk ist der Zugang zum Setup frei geschaltet und kann über verschiedene Verfah-
ren verriegelt werden.
Eingabe eines 4-stelligen Freigabecodes ( → Kap. 5.7.1 "Grundeinstellungen")
Aktivieren eines Digitaleingangs (→ Kap. 5.7.2 " Digitaleingänge")
Im verriegelten Zustand können Geräteeinstellungen überprüft aber nicht verändert
werden.
Achtung!
Nach Änderung von Einstellungen, die den Messwertspeicher beeinflussen (erkennbar
am Zeichen "*" in der Kopfzeile), wird der Messwertspeicher gelöscht. Wenn die vorher-
gehenden Messwerte noch benötigt werden, aktualisieren Sie bitte die Diskette und
entnehmen Sie diese bzw. lesen Sie das Gerät per Schnittstelle aus. Anschließend
beenden Sie das Setup. Mit Übernahme der neuen Setup-Daten werden die alten Mess-
daten im Speicher und auf der Diskette gelöscht, das Gerät wird zurückgesetzt und neu
gestartet.
5.3 Beginn der Geräteeinstellungen - Setup
• Drücken Sie F
. Es erscheint das Hauptmenü.
V
• Wählen Sie mit
oder
• Bestätigen Sie mit F
• Mit U
können Sie die integrierte Bedienungsanleitung (Hilfetext im gelben Rahmen)
jederzeit ein- bzw. ausblenden.
Tastenfunktion im Setup
Z
Abbruch der Eingabe bzw. Rücksprung zu vorhergehendem Bild.
UT
Bewegt Cursor nach links bzw. rechts.
VW
Bewegt Markierungsbalken nach oben bzw. unten, ändert Parameter / (Vor-)Zei-
chen.
F
: Enter-Taste = Auswahl der markierten Funktion, Start der Parameteränderung,
Übernahme nach geänderter Einstellung.
W
das gewünschte Kaptel
