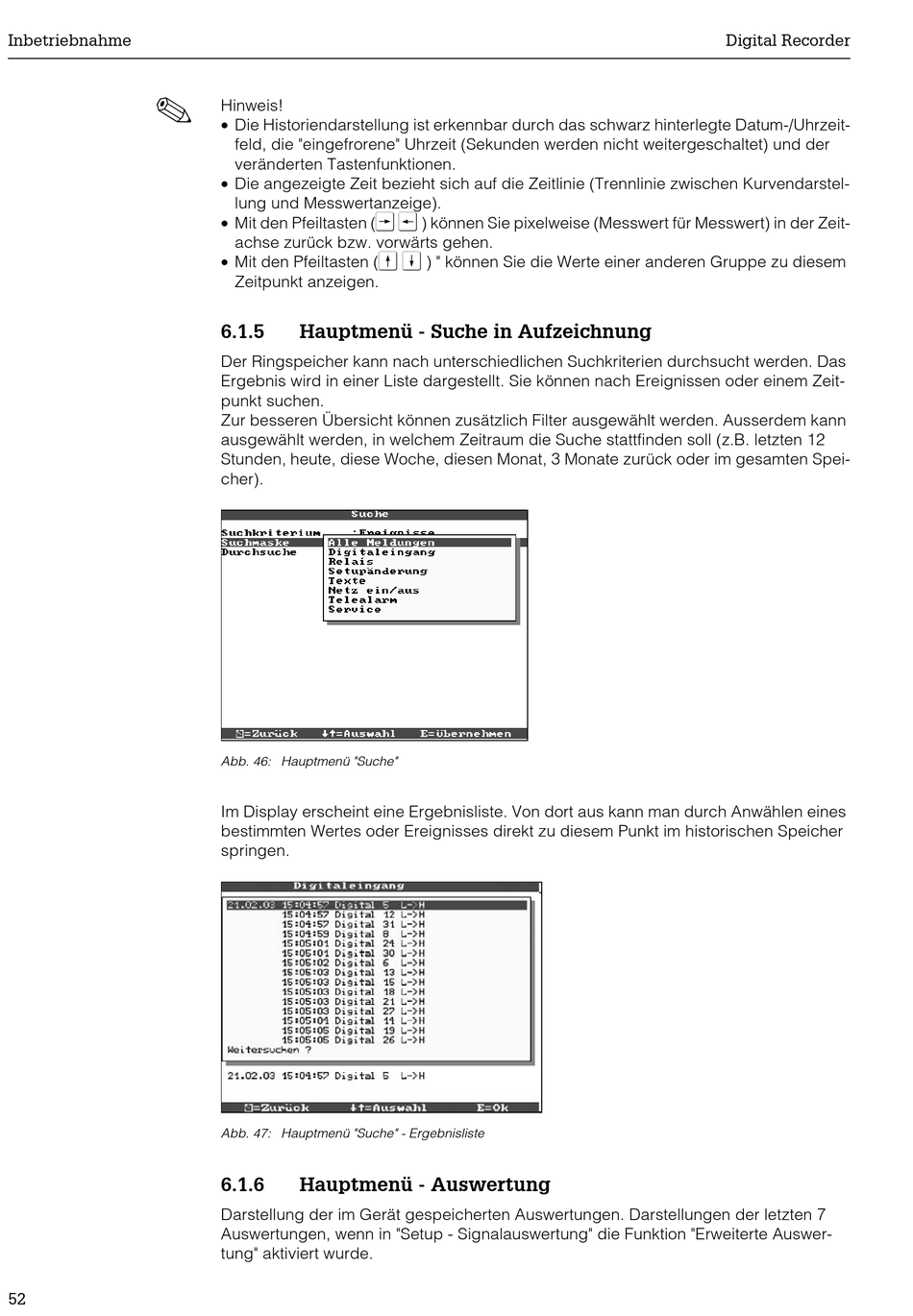

Inbetriebnahme

Hinweis!

• Die Historiendarstellung ist erkennbar durch das schwarz hinterlegte Datum-/Uhrzeit-

feld, die "eingefrorene" Uhrzeit (Sekunden werden nicht weitergeschaltet) und der

veränderten Tastenfunktionen.

• Die angezeigte Zeit bezieht sich auf die Zeitlinie (Trennlinie zwischen Kurvendarstel-

lung und Messwertanzeige).

• Mit den Pfeiltasten (

T U

achse zurück bzw. vorwärts gehen.

• Mit den Pfeiltasten (

V W

Zeitpunkt anzeigen.

6.1.5

Hauptmenü - Suche in Aufzeichnung

Der Ringspeicher kann nach unterschiedlichen Suchkriterien durchsucht werden. Das

Ergebnis wird in einer Liste dargestellt. Sie können nach Ereignissen oder einem Zeit-

punkt suchen.

Zur besseren Übersicht können zusätzlich Filter ausgewählt werden. Ausserdem kann

ausgewählt werden, in welchem Zeitraum die Suche stattfinden soll (z.B. letzten 12

Stunden, heute, diese Woche, diesen Monat, 3 Monate zurück oder im gesamten Spei-

cher).

Abb. 46: Hauptmenü "Suche"

Im Display erscheint eine Ergebnisliste. Von dort aus kann man durch Anwählen eines

bestimmten Wertes oder Ereignisses direkt zu diesem Punkt im historischen Speicher

springen.

Abb. 47: Hauptmenü "Suche" - Ergebnisliste

6.1.6

Hauptmenü - Auswertung

Darstellung der im Gerät gespeicherten Auswertungen. Darstellungen der letzten 7

Auswertungen, wenn in "Setup - Signalauswertung" die Funktion "Erweiterte Auswer-

tung" aktiviert wurde.

) können Sie pixelweise (Messwert für Messwert) in der Zeit-

) " können Sie die Werte einer anderen Gruppe zu diesem
