Digital Recorder
!
3.3.2 Schalttafeleinbau

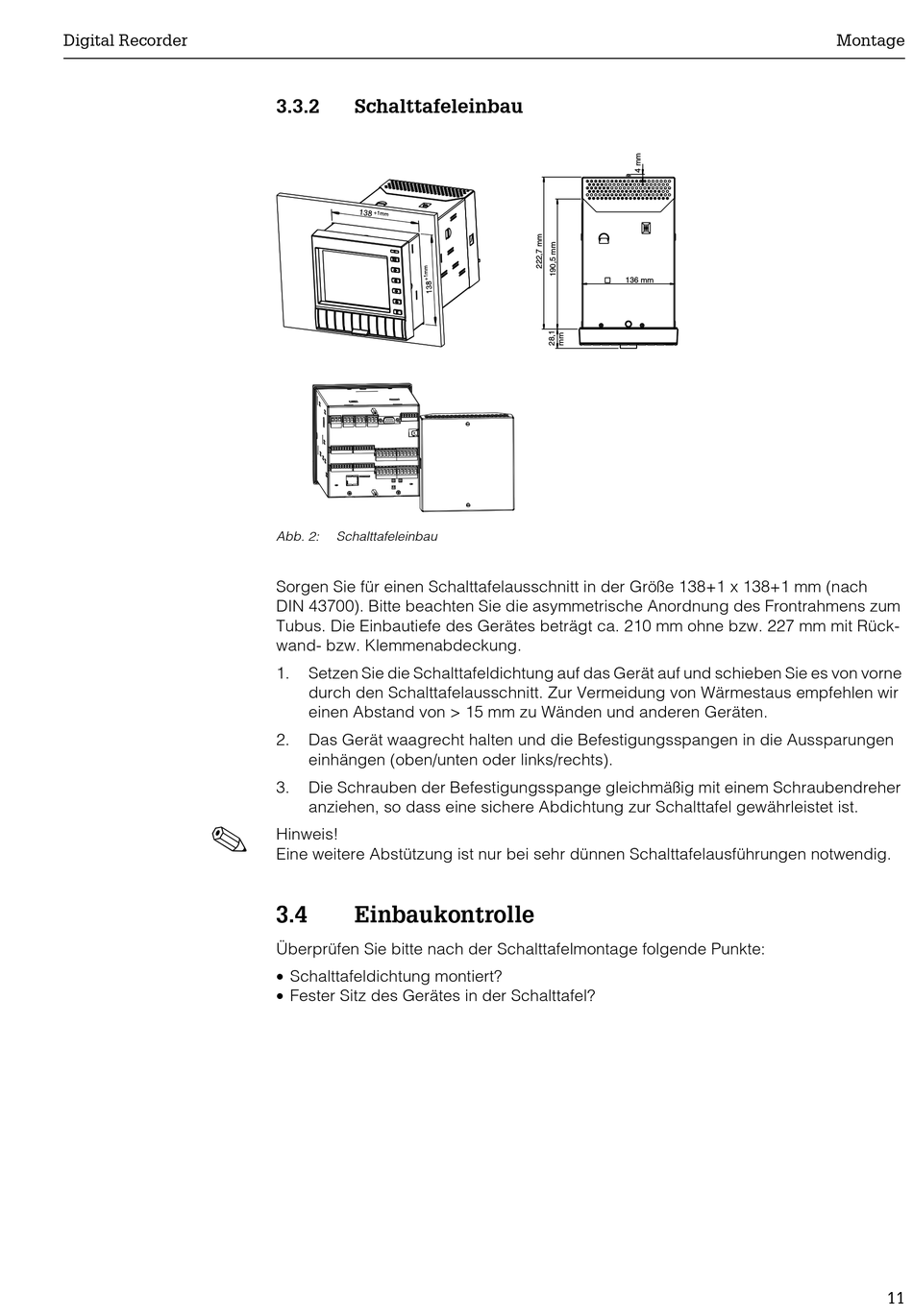

Abb. 2: Schalttafeleinbau
Sorgen Sie für einen Schalttafelausschnitt in der Größe 138+1 x 138+1 mm (nach
DIN 43700). Bitte beachten Sie die asymmetrische Anordnung des Frontrahmens zum
Tubus. Die Einbautiefe des Gerätes beträgt ca. 210 mm ohne bzw. 227 mm mit Rück-
wand- bzw. Klemmenabdeckung.
1. Setzen Sie die Schalttafeldichtung auf das Gerät auf und schieben Sie es von vorne
durch den Schalttafelausschnitt. Zur Vermeidung von Wärmestaus empfehlen wir
einen Abstand von > 15 mm zu Wänden und anderen Geräten.
2. Das Gerät waagrecht halten und die Befestigungsspangen in die Aussparungen
einhängen (oben/unten oder links/rechts).
3. Die Schrauben der Befestigungsspange gleichmäßig mit einem Schraubendreher
anziehen, so dass eine sichere Abdichtung zur Schalttafel gewährleistet ist.
Hinweis!
Eine weitere Abstützung ist nur bei sehr dünnen Schalttafelausführungen notwendig.
3.4 Einbaukontrolle
Überprüfen Sie bitte nach der Schalttafelmontage folgende Punkte:
• Schalttafeldichtung montiert?
• Fester Sitz des Gerätes in der Schalttafel?
136 mm
Montage
11
