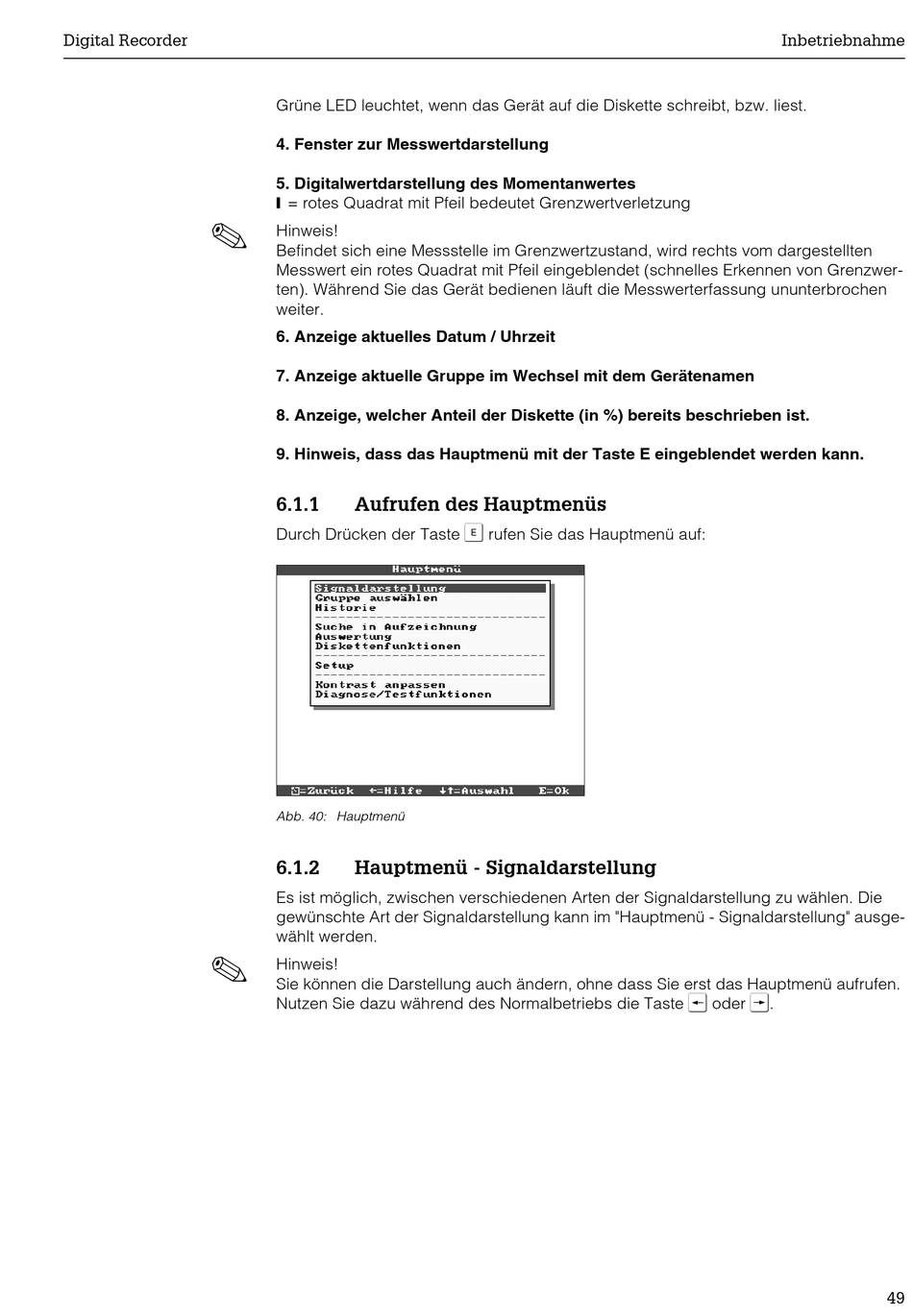

Endress+Hauser Digital Recorder eco-graph c Betriebsanleitung Seite 49

Verfügbare Sprachen

Digital Recorder

Grüne LED leuchtet, wenn das Gerät auf die Diskette schreibt, bzw. liest.

4. Fenster zur Messwertdarstellung

5. Digitalwertdarstellung des Momentanwertes

❙ = rotes Quadrat mit Pfeil bedeutet Grenzwertverletzung

Hinweis!

Befindet sich eine Messstelle im Grenzwertzustand, wird rechts vom dargestellten

Messwert ein rotes Quadrat mit Pfeil eingeblendet (schnelles Erkennen von Grenzwer-

ten). Während Sie das Gerät bedienen läuft die Messwerterfassung ununterbrochen

weiter.

6. Anzeige aktuelles Datum / Uhrzeit

7. Anzeige aktuelle Gruppe im Wechsel mit dem Gerätenamen

8. Anzeige, welcher Anteil der Diskette (in %) bereits beschrieben ist.

9. Hinweis, dass das Hauptmenü mit der Taste E eingeblendet werden kann.

6.1.1

Aufrufen des Hauptmenüs

Durch Drücken der Taste

Abb. 40: Hauptmenü

6.1.2

Hauptmenü - Signaldarstellung

Es ist möglich, zwischen verschiedenen Arten der Signaldarstellung zu wählen. Die

gewünschte Art der Signaldarstellung kann im "Hauptmenü - Signaldarstellung" ausge-

wählt werden.

Hinweis!

Sie können die Darstellung auch ändern, ohne dass Sie erst das Hauptmenü aufrufen.

Nutzen Sie dazu während des Normalbetriebs die Taste

rufen Sie das Hauptmenü auf:

Inbetriebnahme

oder
