Endress+Hauser Digital Recorder eco-graph c Betriebsanleitung Seite 40

Bedienung / Setup
"
40
Rücksetzen: Mit dieser Funktion können die Auswertungen direkt am Gerät zurückgesetzt
werden (z.B. Rücksetzen nach Abschluss der Inbetriebnahme einer Anlage)
!
•
•
•
•
•
Einstellungen Statis- Hier können zusätzliche Einstellungen für die erweiterten Statistikfunktionen
tik: eingegeben werden.
Für die Tagesstatistik können Sie eingeben, welcher Schichtbetrieb berück-
sichtigt werden soll. Wählen Sie zwischen 3- oder 4-Schichtbetrieb.
Geben Sie ausserdem die Startzeit der 1. Schicht ein. Alle anderen Startzeiten
werden automatisch berechnet.
Erweiterte Statistik Wählen Sie aus, für welche Kanäle eine erweiterte Statistik gebildet werden soll.
(erweitert): Je mehr Kanäle aktiv sind, desto höher wird der benötigte Speicher.
5.7.7 Sonstiges
Angaben zur verwendeten Schnittstelle
Einstellungen nur notwendig, wenn Sie die RS232, RS485 bzw. Ethernet-Schnittstelle
des Gerätes nutzen. (Bedienung per PC, serielle Datenauslesung, Modembetrieb etc.)
Achtung!
Es kann zum gleichen Zeitpunkt jeweils nur eine Schnittstelle verwendet werden
(RS 232, RS 485 oder Ethernet).

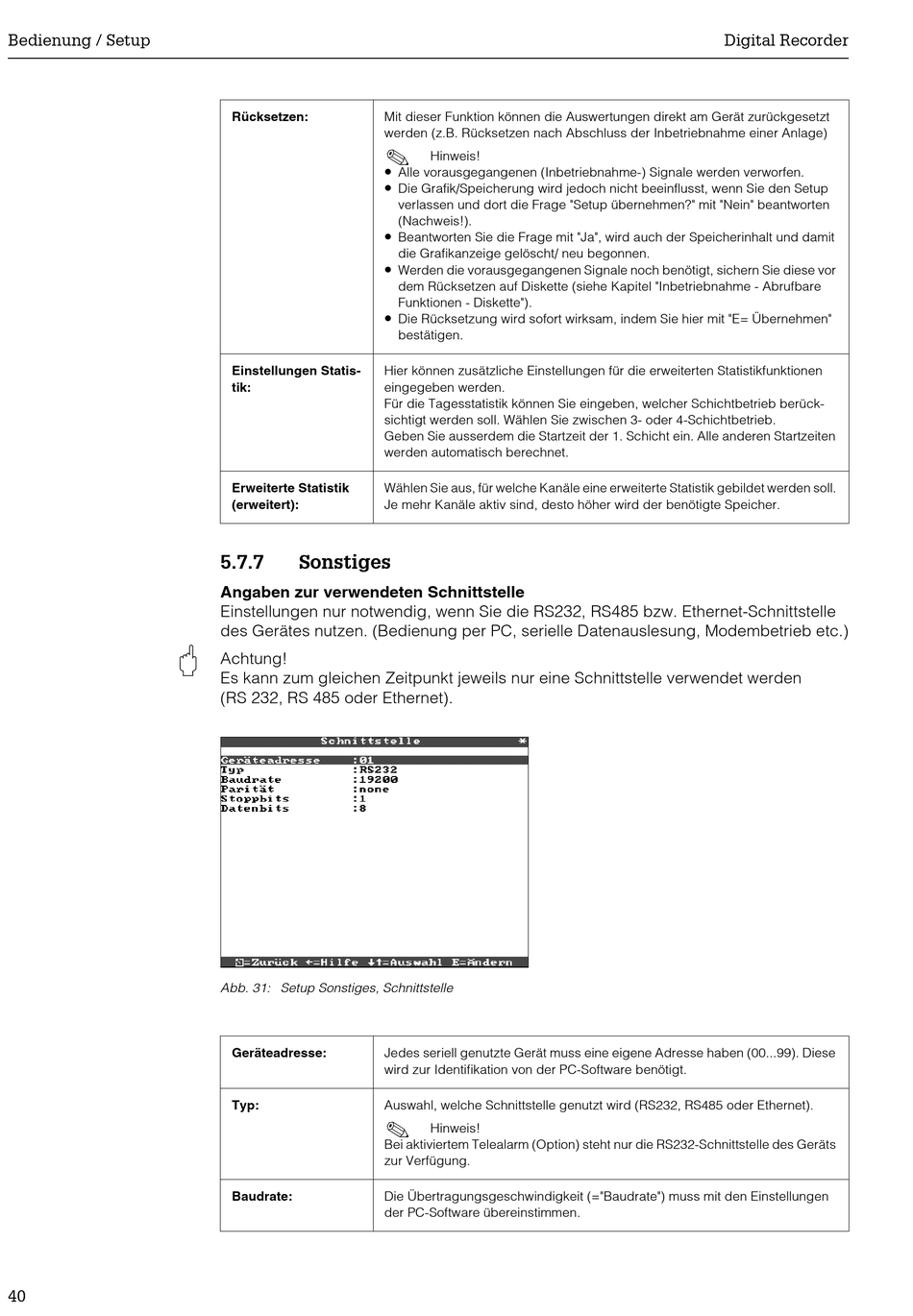

Abb. 31: Setup Sonstiges, Schnittstelle
Geräteadresse: Jedes seriell genutzte Gerät muss eine eigene Adresse haben (00...99). Diese
wird zur Identifikation von der PC-Software benötigt.
Typ: Auswahl, welche Schnittstelle genutzt wird (RS232, RS485 oder Ethernet).
!
Bei aktiviertem Telealarm (Option) steht nur die RS232-Schnittstelle des Geräts
zur Verfügung.
Baudrate: Die Übertragungsgeschwindigkeit (="Baudrate") muss mit den Einstellungen
der PC-Software übereinstimmen.
Hinweis!
Alle vorausgegangenen (Inbetriebnahme-) Signale werden verworfen.
Die Grafik/Speicherung wird jedoch nicht beeinflusst, wenn Sie den Setup
verlassen und dort die Frage "Setup übernehmen?" mit "Nein" beantworten
(Nachweis!).
Beantworten Sie die Frage mit "Ja", wird auch der Speicherinhalt und damit
die Grafikanzeige gelöscht/ neu begonnen.
Werden die vorausgegangenen Signale noch benötigt, sichern Sie diese vor
dem Rücksetzen auf Diskette (siehe Kapitel "Inbetriebnahme - Abrufbare
Funktionen - Diskette").
Die Rücksetzung wird sofort wirksam, indem Sie hier mit "E= Übernehmen"
bestätigen.
Hinweis!
Digital Recorder
