6 Inbetriebnahme
Dieses Kapitel beschreibt die Handhabung des Gerätes im Betreib, d.h. wie das fertig
parametrierte Gerät im Betrieb genutzt werden kann, wie welche Information abrufbar
ist, sowie die Handhabung des Diskettenlaufwerks.
6.1 Funktionen - Handhabung im Betrieb

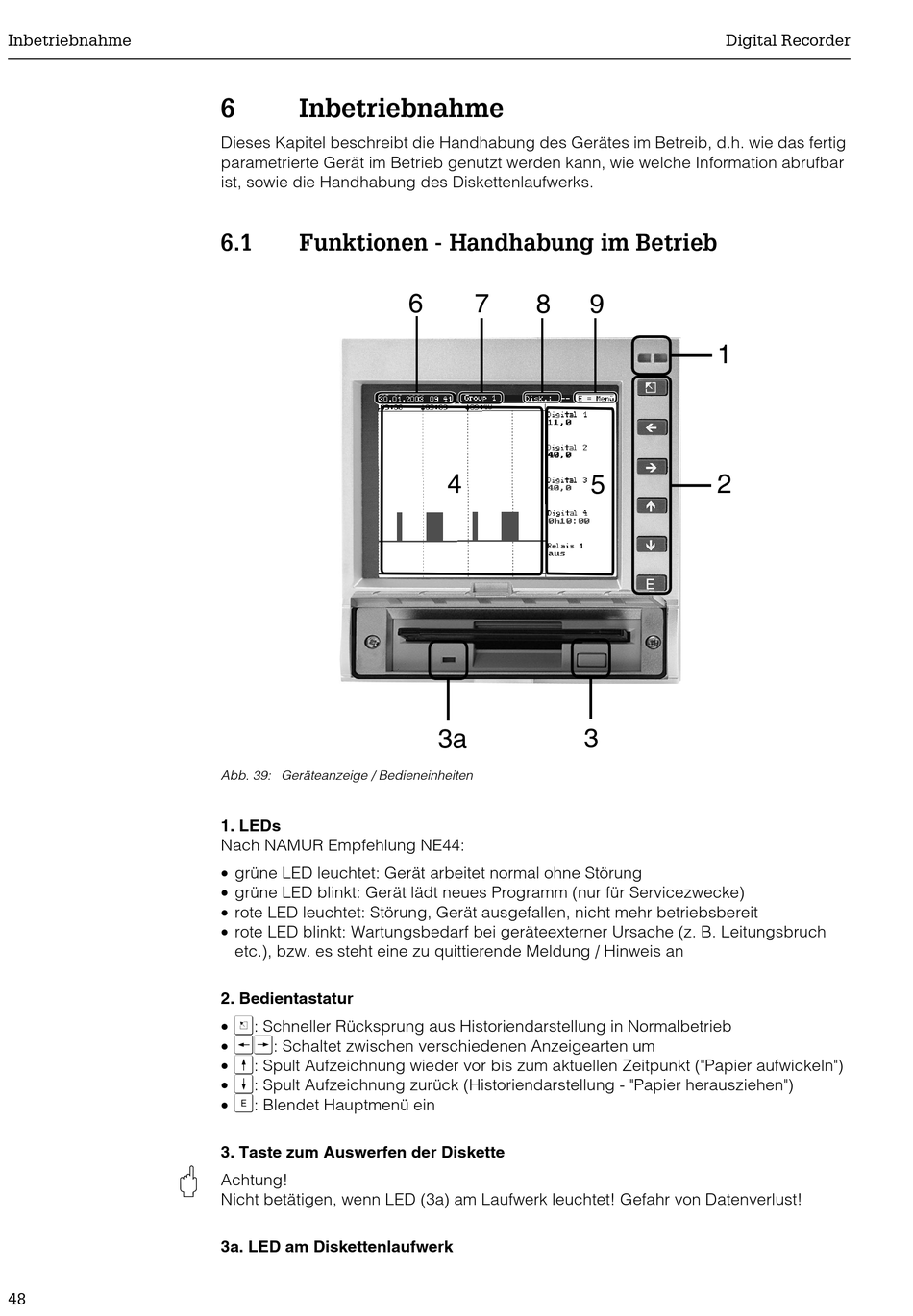

Abb. 39: Geräteanzeige / Bedieneinheiten
1. LEDs
Nach NAMUR Empfehlung NE44:
• grüne LED leuchtet: Gerät arbeitet normal ohne Störung
• grüne LED blinkt: Gerät lädt neues Programm (nur für Servicezwecke)
• rote LED leuchtet: Störung, Gerät ausgefallen, nicht mehr betriebsbereit
• rote LED blinkt: Wartungsbedarf bei geräteexterner Ursache (z. B. Leitungsbruch
etc.), bzw. es steht eine zu quittierende Meldung / Hinweis an
2. Bedientastatur
• Z
: Schneller Rücksprung aus Historiendarstellung in Normalbetrieb
UT
•
: Schaltet zwischen verschiedenen Anzeigearten um
• V
: Spult Aufzeichnung wieder vor bis zum aktuellen Zeitpunkt ("Papier aufwickeln")
W
•
: Spult Aufzeichnung zurück (Historiendarstellung - "Papier herausziehen")
• F
: Blendet Hauptmenü ein
3. Taste zum Auswerfen der Diskette
Achtung!
Nicht betätigen, wenn LED (3a) am Laufwerk leuchtet! Gefahr von Datenverlust!
3a. LED am Diskettenlaufwerk
6 7
8
4
3a
Digital Recorder
9
1
5 2
3
