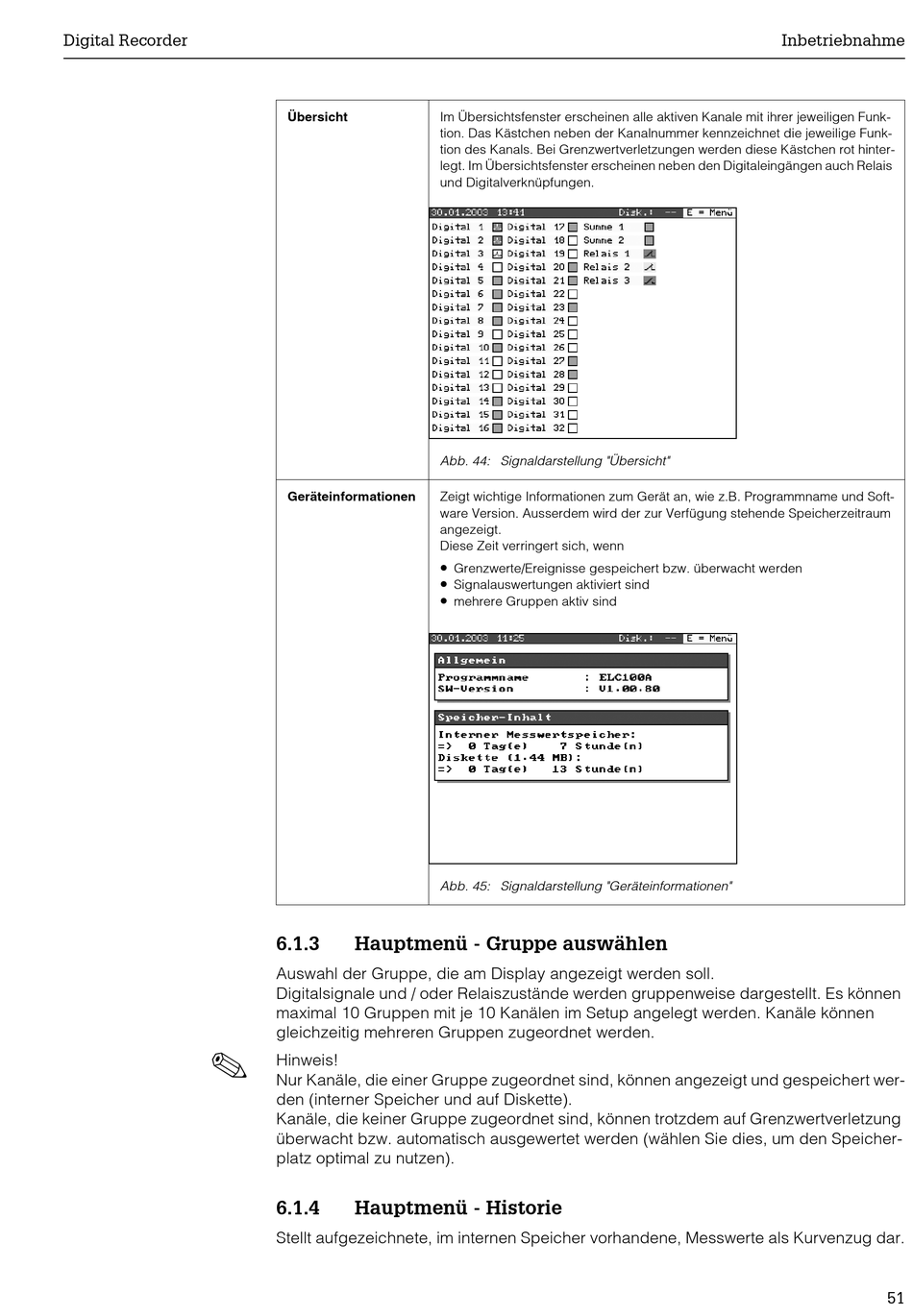

Endress+Hauser Digital Recorder eco-graph c Betriebsanleitung Seite 51

Verfügbare Sprachen

Digital Recorder

Übersicht

Im Übersichtsfenster erscheinen alle aktiven Kanale mit ihrer jeweiligen Funk-

tion. Das Kästchen neben der Kanalnummer kennzeichnet die jeweilige Funk-

tion des Kanals. Bei Grenzwertverletzungen werden diese Kästchen rot hinter-

legt. Im Übersichtsfenster erscheinen neben den Digitaleingängen auch Relais

und Digitalverknüpfungen.

Abb. 44: Signaldarstellung "Übersicht"

Geräteinformationen

Zeigt wichtige Informationen zum Gerät an, wie z.B. Programmname und Soft-

ware Version. Ausserdem wird der zur Verfügung stehende Speicherzeitraum

angezeigt.

Diese Zeit verringert sich, wenn

•

Abb. 45: Signaldarstellung "Geräteinformationen"

6.1.3

Hauptmenü - Gruppe auswählen

Auswahl der Gruppe, die am Display angezeigt werden soll.

Digitalsignale und / oder Relaiszustände werden gruppenweise dargestellt. Es können

maximal 10 Gruppen mit je 10 Kanälen im Setup angelegt werden. Kanäle können

gleichzeitig mehreren Gruppen zugeordnet werden.

Hinweis!

Nur Kanäle, die einer Gruppe zugeordnet sind, können angezeigt und gespeichert wer-

den (interner Speicher und auf Diskette).

Kanäle, die keiner Gruppe zugeordnet sind, können trotzdem auf Grenzwertverletzung

überwacht bzw. automatisch ausgewertet werden (wählen Sie dies, um den Speicher-

platz optimal zu nutzen).

6.1.4

Hauptmenü - Historie

Stellt aufgezeichnete, im internen Speicher vorhandene, Messwerte als Kurvenzug dar.

Grenzwerte/Ereignisse gespeichert bzw. überwacht werden

Signalauswertungen aktiviert sind

mehrere Gruppen aktiv sind

Inbetriebnahme
