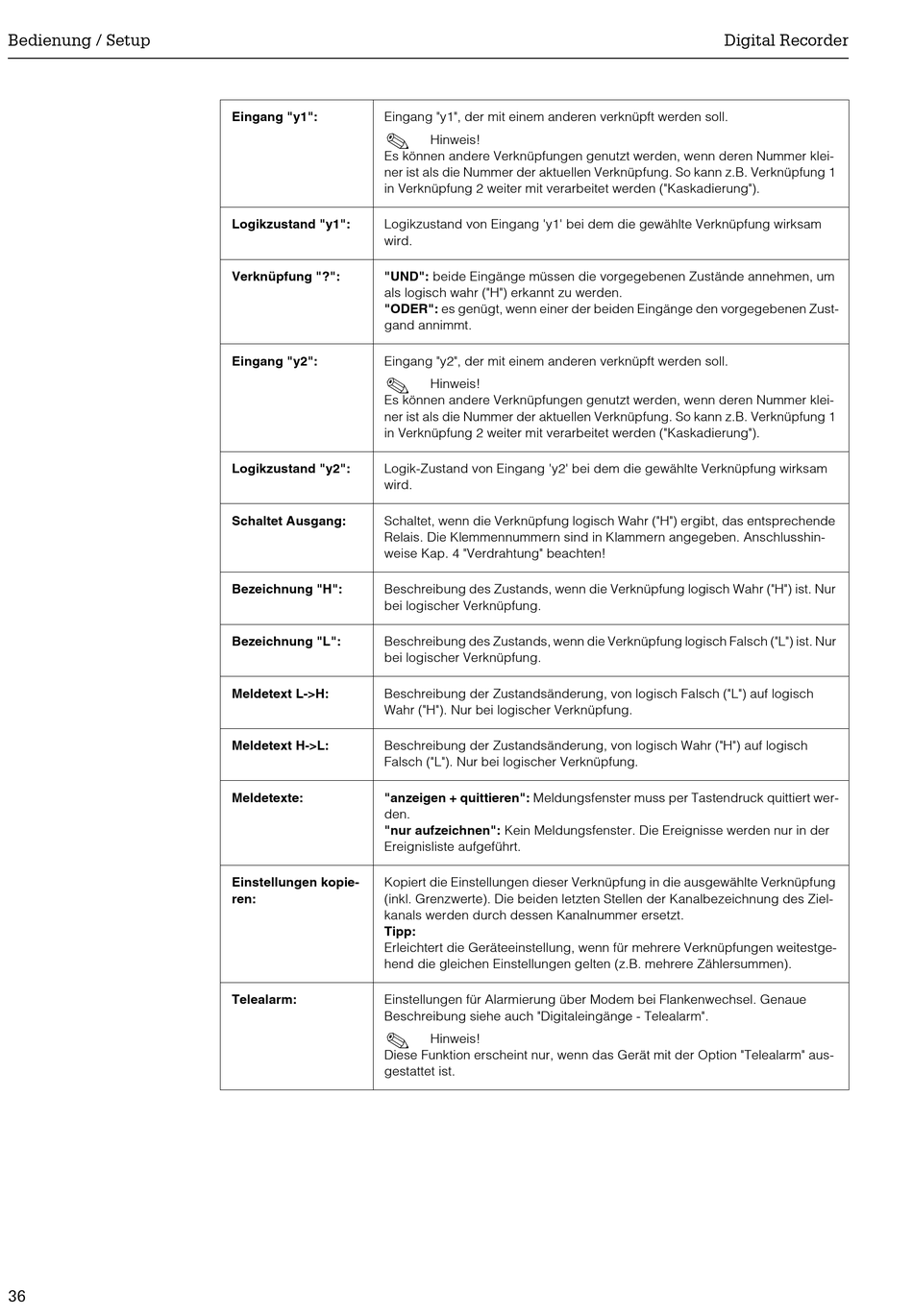

Bedienung / Setup
36
Eingang "y1": Eingang "y1", der mit einem anderen verknüpft werden soll.
!
Es können andere Verknüpfungen genutzt werden, wenn deren Nummer klei-
ner ist als die Nummer der aktuellen Verknüpfung. So kann z.B. Verknüpfung 1
in Verknüpfung 2 weiter mit verarbeitet werden ("Kaskadierung").
Logikzustand "y1": Logikzustand von Eingang 'y1' bei dem die gewählte Verknüpfung wirksam
wird.
Verknüpfung "?": "UND": beide Eingänge müssen die vorgegebenen Zustände annehmen, um
als logisch wahr ("H") erkannt zu werden.
"ODER": es genügt, wenn einer der beiden Eingänge den vorgegebenen Zust-
gand annimmt.
Eingang "y2": Eingang "y2", der mit einem anderen verknüpft werden soll.
!
Es können andere Verknüpfungen genutzt werden, wenn deren Nummer klei-
ner ist als die Nummer der aktuellen Verknüpfung. So kann z.B. Verknüpfung 1
in Verknüpfung 2 weiter mit verarbeitet werden ("Kaskadierung").
Logikzustand "y2": Logik-Zustand von Eingang 'y2' bei dem die gewählte Verknüpfung wirksam
wird.
Schaltet Ausgang: Schaltet, wenn die Verknüpfung logisch Wahr ("H") ergibt, das entsprechende
Relais. Die Klemmennummern sind in Klammern angegeben. Anschlusshin-
weise Kap. 4 "Verdrahtung" beachten!
Bezeichnung "H": Beschreibung des Zustands, wenn die Verknüpfung logisch Wahr ("H") ist. Nur
bei logischer Verknüpfung.
Beschreibung des Zustands, wenn die Verknüpfung logisch Falsch ("L") ist. Nur
Bezeichnung "L":
bei logischer Verknüpfung.
Meldetext L->H: Beschreibung der Zustandsänderung, von logisch Falsch ("L") auf logisch
Wahr ("H"). Nur bei logischer Verknüpfung.
Meldetext H->L: Beschreibung der Zustandsänderung, von logisch Wahr ("H") auf logisch
Falsch ("L"). Nur bei logischer Verknüpfung.
Meldetexte: "anzeigen + quittieren": Meldungsfenster muss per Tastendruck quittiert wer-
den.
"nur aufzeichnen": Kein Meldungsfenster. Die Ereignisse werden nur in der
Ereignisliste aufgeführt.
Einstellungen kopie- Kopiert die Einstellungen dieser Verknüpfung in die ausgewählte Verknüpfung
ren: (inkl. Grenzwerte). Die beiden letzten Stellen der Kanalbezeichnung des Ziel-
kanals werden durch dessen Kanalnummer ersetzt.
Tipp:
Erleichtert die Geräteeinstellung, wenn für mehrere Verknüpfungen weitestge-
hend die gleichen Einstellungen gelten (z.B. mehrere Zählersummen).
Telealarm: Einstellungen für Alarmierung über Modem bei Flankenwechsel. Genaue
Beschreibung siehe auch "Digitaleingänge - Telealarm".
!
Diese Funktion erscheint nur, wenn das Gerät mit der Option "Telealarm" aus-
gestattet ist.
Hinweis!
Hinweis!
Hinweis!
