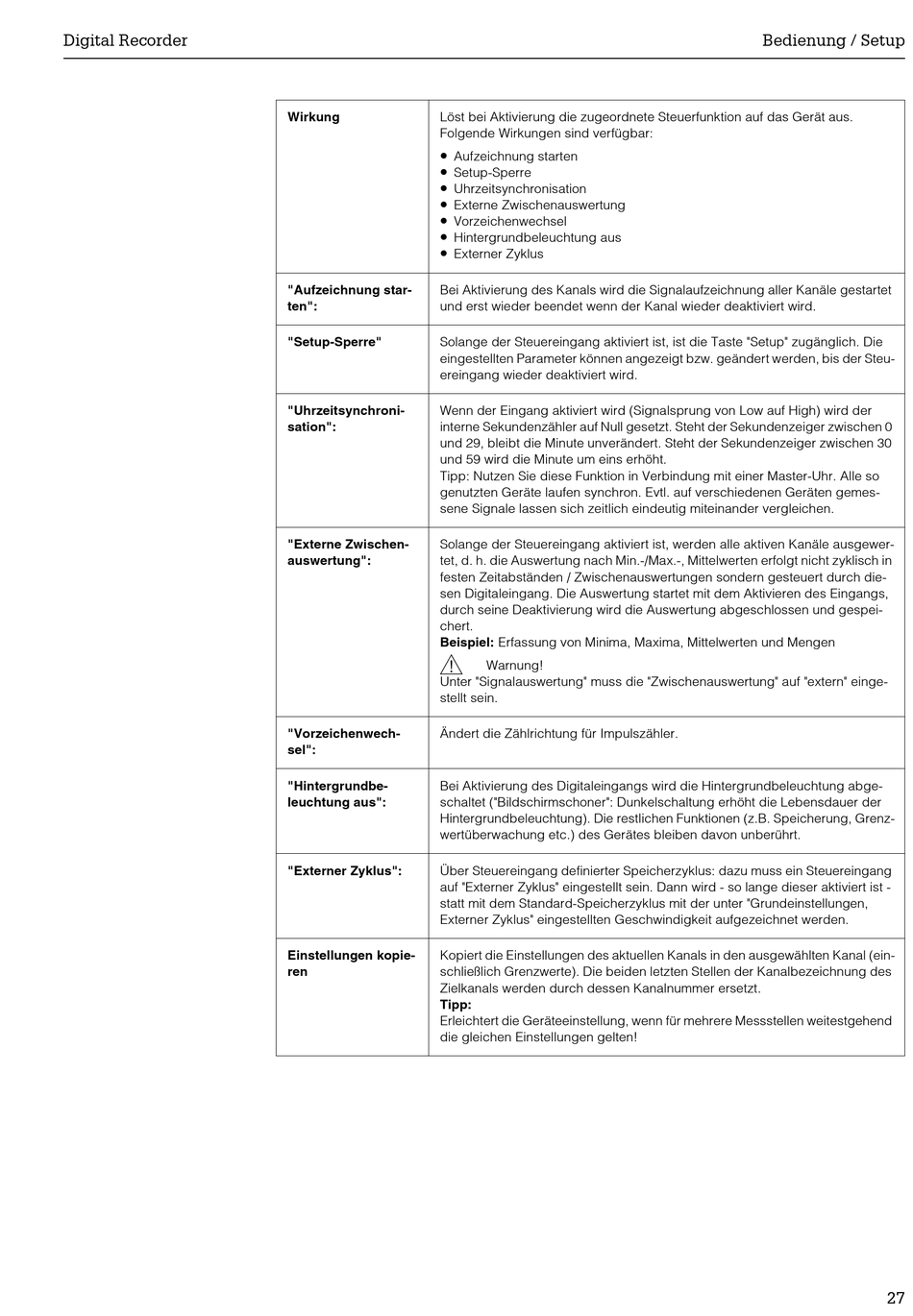

Endress+Hauser Digital Recorder eco-graph c Betriebsanleitung Seite 27

Digital Recorder
Wirkung Löst bei Aktivierung die zugeordnete Steuerfunktion auf das Gerät aus.
Folgende Wirkungen sind verfügbar:
•
Aufzeichnung starten
•
Setup-Sperre
•
Uhrzeitsynchronisation
•
Externe Zwischenauswertung
•
Vorzeichenwechsel
•
Hintergrundbeleuchtung aus
•
Externer Zyklus
"Aufzeichnung star- Bei Aktivierung des Kanals wird die Signalaufzeichnung aller Kanäle gestartet
ten": und erst wieder beendet wenn der Kanal wieder deaktiviert wird.
"Setup-Sperre" Solange der Steuereingang aktiviert ist, ist die Taste "Setup" zugänglich. Die
eingestellten Parameter können angezeigt bzw. geändert werden, bis der Steu-
ereingang wieder deaktiviert wird.
"Uhrzeitsynchroni- Wenn der Eingang aktiviert wird (Signalsprung von Low auf High) wird der
sation": interne Sekundenzähler auf Null gesetzt. Steht der Sekundenzeiger zwischen 0
und 29, bleibt die Minute unverändert. Steht der Sekundenzeiger zwischen 30
und 59 wird die Minute um eins erhöht.
Tipp: Nutzen Sie diese Funktion in Verbindung mit einer Master-Uhr. Alle so
genutzten Geräte laufen synchron. Evtl. auf verschiedenen Geräten gemes-
sene Signale lassen sich zeitlich eindeutig miteinander vergleichen.
"Externe Zwischen- Solange der Steuereingang aktiviert ist, werden alle aktiven Kanäle ausgewer-
auswertung": tet, d. h. die Auswertung nach Min.-/Max.-, Mittelwerten erfolgt nicht zyklisch in
festen Zeitabständen / Zwischenauswertungen sondern gesteuert durch die-
sen Digitaleingang. Die Auswertung startet mit dem Aktivieren des Eingangs,
durch seine Deaktivierung wird die Auswertung abgeschlossen und gespei-
chert.
Beispiel: Erfassung von Minima, Maxima, Mittelwerten und Mengen
#
Unter "Signalauswertung" muss die "Zwischenauswertung" auf "extern" einge-
stellt sein.
"Vorzeichenwech- Ändert die Zählrichtung für Impulszähler.
sel":
"Hintergrundbe- Bei Aktivierung des Digitaleingangs wird die Hintergrundbeleuchtung abge-
leuchtung aus": schaltet ("Bildschirmschoner": Dunkelschaltung erhöht die Lebensdauer der
Hintergrundbeleuchtung). Die restlichen Funktionen (z.B. Speicherung, Grenz-
wertüberwachung etc.) des Gerätes bleiben davon unberührt.
"Externer Zyklus": Über Steuereingang definierter Speicherzyklus: dazu muss ein Steuereingang
auf "Externer Zyklus" eingestellt sein. Dann wird - so lange dieser aktiviert ist -
statt mit dem Standard-Speicherzyklus mit der unter "Grundeinstellungen,
Externer Zyklus" eingestellten Geschwindigkeit aufgezeichnet werden.
Einstellungen kopie- Kopiert die Einstellungen des aktuellen Kanals in den ausgewählten Kanal (ein-
ren schließlich Grenzwerte). Die beiden letzten Stellen der Kanalbezeichnung des
Zielkanals werden durch dessen Kanalnummer ersetzt.
Tipp:
Erleichtert die Geräteeinstellung, wenn für mehrere Messstellen weitestgehend
die gleichen Einstellungen gelten!
Warnung!
Bedienung / Setup
27
