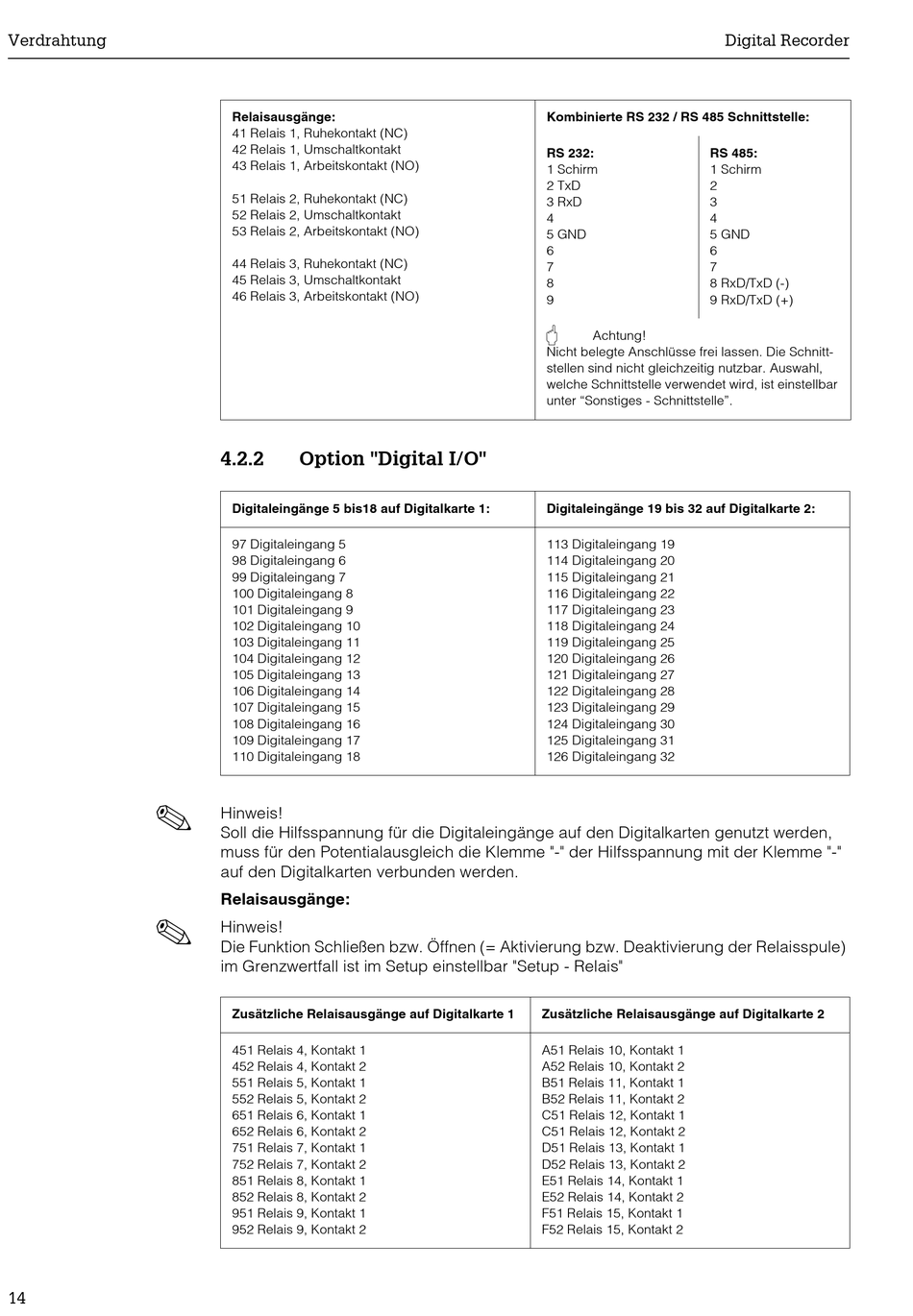

Verdrahtung
!
!
14
Relaisausgänge:
41 Relais 1, Ruhekontakt (NC)
42 Relais 1, Umschaltkontakt
43 Relais 1, Arbeitskontakt (NO)
51 Relais 2, Ruhekontakt (NC)
52 Relais 2, Umschaltkontakt
53 Relais 2, Arbeitskontakt (NO)
44 Relais 3, Ruhekontakt (NC)
45 Relais 3, Umschaltkontakt
46 Relais 3, Arbeitskontakt (NO)
4.2.2 Option "Digital I/O"
Digitaleingänge 5 bis18 auf Digitalkarte 1:
97 Digitaleingang 5
98 Digitaleingang 6
99 Digitaleingang 7
100 Digitaleingang 8
101 Digitaleingang 9
102 Digitaleingang 10
103 Digitaleingang 11
104 Digitaleingang 12
105 Digitaleingang 13
106 Digitaleingang 14
107 Digitaleingang 15
108 Digitaleingang 16
109 Digitaleingang 17
110 Digitaleingang 18
Hinweis!
Soll die Hilfsspannung für die Digitaleingänge auf den Digitalkarten genutzt werden,
muss für den Potentialausgleich die Klemme "-" der Hilfsspannung mit der Klemme "-"
auf den Digitalkarten verbunden werden.
Relaisausgänge:
Hinweis!
Die Funktion Schließen bzw. Öffnen (= Aktivierung bzw. Deaktivierung der Relaisspule)
im Grenzwertfall ist im Setup einstellbar "Setup - Relais"
Zusätzliche Relaisausgänge auf Digitalkarte 1
451 Relais 4, Kontakt 1
452 Relais 4, Kontakt 2
551 Relais 5, Kontakt 1
552 Relais 5, Kontakt 2
651 Relais 6, Kontakt 1
652 Relais 6, Kontakt 2
751 Relais 7, Kontakt 1
752 Relais 7, Kontakt 2
851 Relais 8, Kontakt 1
852 Relais 8, Kontakt 2
951 Relais 9, Kontakt 1
952 Relais 9, Kontakt 2
Kombinierte RS 232 / RS 485 Schnittstelle:
RS 232: RS 485:
1 Schirm 1 Schirm
2 TxD 2
3 RxD 3
4 4
5 GND 5 GND
6 6
7 7
8 8 RxD/TxD (-)
9 9 RxD/TxD (+)
"
Achtung!
Nicht belegte Anschlüsse frei lassen. Die Schnitt-
stellen sind nicht gleichzeitig nutzbar. Auswahl,
welche Schnittstelle verwendet wird, ist einstellbar
unter "Sonstiges - Schnittstelle".
Digitaleingänge 19 bis 32 auf Digitalkarte 2:
113 Digitaleingang 19
114 Digitaleingang 20
115 Digitaleingang 21
116 Digitaleingang 22
117 Digitaleingang 23
118 Digitaleingang 24
119 Digitaleingang 25
120 Digitaleingang 26
121 Digitaleingang 27
122 Digitaleingang 28
123 Digitaleingang 29
124 Digitaleingang 30
125 Digitaleingang 31
126 Digitaleingang 32
Zusätzliche Relaisausgänge auf Digitalkarte 2
A51 Relais 10, Kontakt 1
A52 Relais 10, Kontakt 2
B51 Relais 11, Kontakt 1
B52 Relais 11, Kontakt 2
C51 Relais 12, Kontakt 1
C51 Relais 12, Kontakt 2
D51 Relais 13, Kontakt 1
D52 Relais 13, Kontakt 2
E51 Relais 14, Kontakt 1
E52 Relais 14, Kontakt 2
F51 Relais 15, Kontakt 1
F52 Relais 15, Kontakt 2
