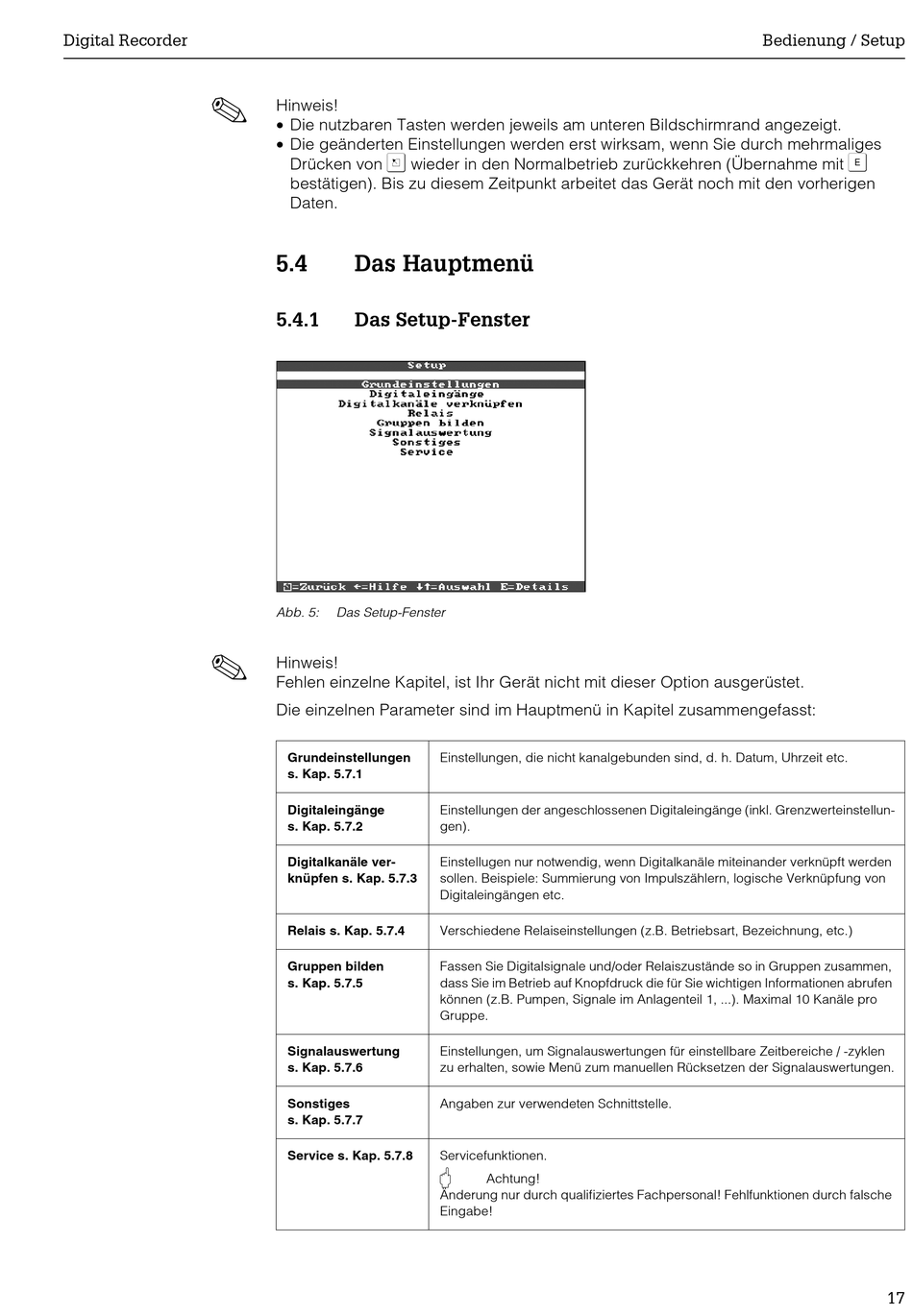

Digital Recorder
!
!
Hinweis!
• Die nutzbaren Tasten werden jeweils am unteren Bildschirmrand angezeigt.
• Die geänderten Einstellungen werden erst wirksam, wenn Sie durch mehrmaliges
Z
Drücken von wieder in den Normalbetrieb zurückkehren (Übernahme mit
bestätigen). Bis zu diesem Zeitpunkt arbeitet das Gerät noch mit den vorherigen
Daten.
5.4 Das Hauptmenü
5.4.1 Das Setup-Fenster
Abb. 5: Das Setup-Fenster
Hinweis!
Fehlen einzelne Kapitel, ist Ihr Gerät nicht mit dieser Option ausgerüstet.
Die einzelnen Parameter sind im Hauptmenü in Kapitel zusammengefasst:
Grundeinstellungen Einstellungen, die nicht kanalgebunden sind, d. h. Datum, Uhrzeit etc.
s. Kap. 5.7.1
Digitaleingänge Einstellungen der angeschlossenen Digitaleingänge (inkl. Grenzwerteinstellun-
s. Kap. 5.7.2 gen).
Digitalkanäle ver- Einstellugen nur notwendig, wenn Digitalkanäle miteinander verknüpft werden
knüpfen s. Kap. 5.7.3 sollen. Beispiele: Summierung von Impulszählern, logische Verknüpfung von
Digitaleingängen etc.
Relais s. Kap. 5.7.4 Verschiedene Relaiseinstellungen (z.B. Betriebsart, Bezeichnung, etc.)
Gruppen bilden Fassen Sie Digitalsignale und/oder Relaiszustände so in Gruppen zusammen,
s. Kap. 5.7.5 dass Sie im Betrieb auf Knopfdruck die für Sie wichtigen Informationen abrufen
können (z.B. Pumpen, Signale im Anlagenteil 1, ...). Maximal 10 Kanäle pro
Gruppe.
Signalauswertung Einstellungen, um Signalauswertungen für einstellbare Zeitbereiche / -zyklen
s. Kap. 5.7.6 zu erhalten, sowie Menü zum manuellen Rücksetzen der Signalauswertungen.
Sonstiges Angaben zur verwendeten Schnittstelle.
s. Kap. 5.7.7
Service s. Kap. 5.7.8 Servicefunktionen.
"
Änderung nur durch qualifiziertes Fachpersonal! Fehlfunktionen durch falsche
Eingabe!
Achtung!
Bedienung / Setup
F
17
