Digital Recorder
Setup Verknüpfung x, Aufgabe "Addition/Subtraktion"
Nur bei Nutzung der Verknüpfung als Aufgabe "Addition/Subtraktion" erscheint folgen-
des Menüfenster:

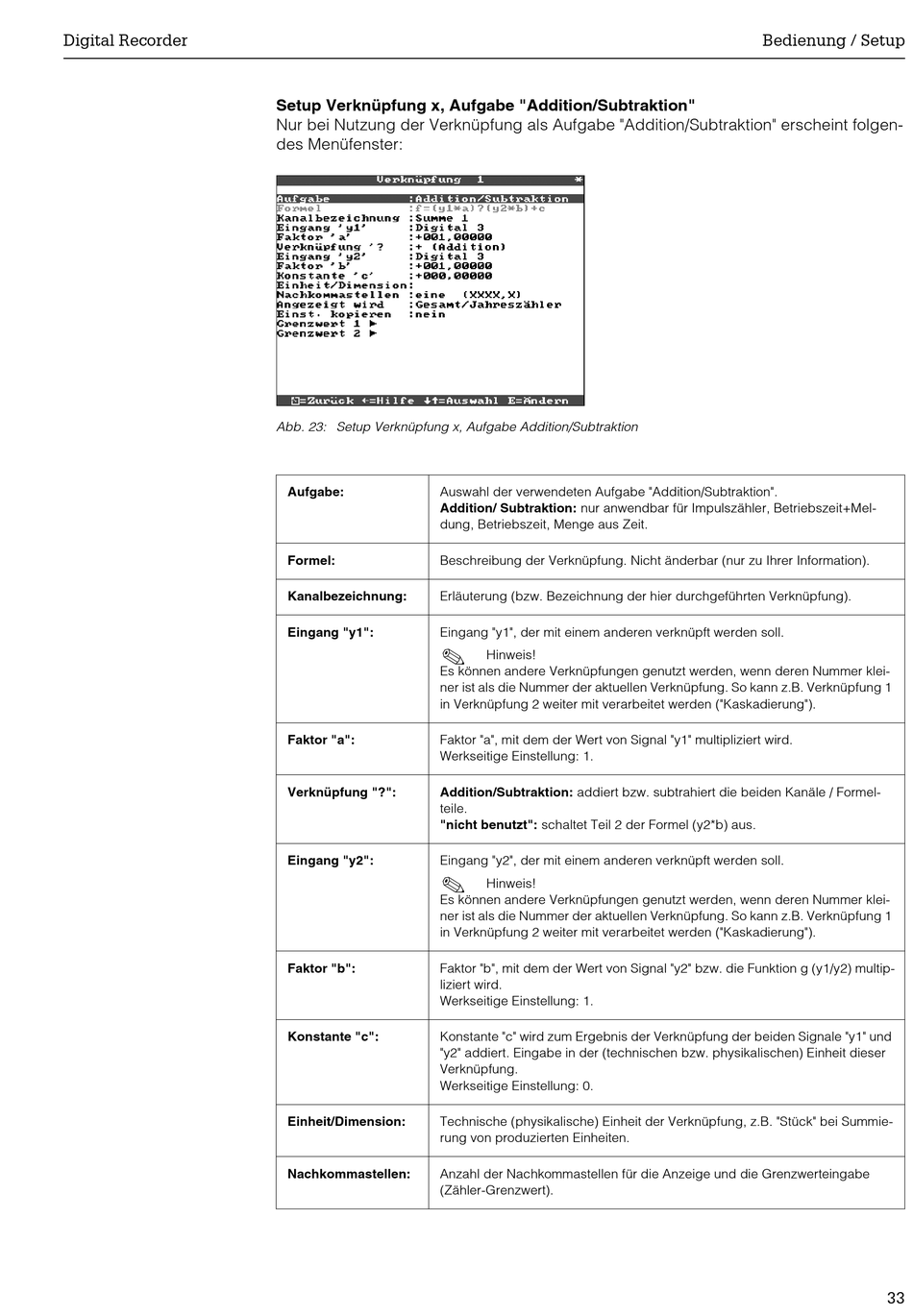

Abb. 23: Setup Verknüpfung x, Aufgabe Addition/Subtraktion
Aufgabe: Auswahl der verwendeten Aufgabe "Addition/Subtraktion".
Addition/ Subtraktion: nur anwendbar für Impulszähler, Betriebszeit+Mel-
dung, Betriebszeit, Menge aus Zeit.
Formel: Beschreibung der Verknüpfung. Nicht änderbar (nur zu Ihrer Information).
Kanalbezeichnung: Erläuterung (bzw. Bezeichnung der hier durchgeführten Verknüpfung).
Eingang "y1": Eingang "y1", der mit einem anderen verknüpft werden soll.
!
Es können andere Verknüpfungen genutzt werden, wenn deren Nummer klei-
ner ist als die Nummer der aktuellen Verknüpfung. So kann z.B. Verknüpfung 1
in Verknüpfung 2 weiter mit verarbeitet werden ("Kaskadierung").
Faktor "a": Faktor "a", mit dem der Wert von Signal "y1" multipliziert wird.
Werkseitige Einstellung: 1.
Verknüpfung "?": Addition/Subtraktion: addiert bzw. subtrahiert die beiden Kanäle / Formel-
teile.
"nicht benutzt": schaltet Teil 2 der Formel (y2*b) aus.
Eingang "y2": Eingang "y2", der mit einem anderen verknüpft werden soll.
!
Es können andere Verknüpfungen genutzt werden, wenn deren Nummer klei-
ner ist als die Nummer der aktuellen Verknüpfung. So kann z.B. Verknüpfung 1
in Verknüpfung 2 weiter mit verarbeitet werden ("Kaskadierung").
Faktor "b": Faktor "b", mit dem der Wert von Signal "y2" bzw. die Funktion g (y1/y2) multip-
liziert wird.
Werkseitige Einstellung: 1.
Konstante "c": Konstante "c" wird zum Ergebnis der Verknüpfung der beiden Signale "y1" und
"y2" addiert. Eingabe in der (technischen bzw. physikalischen) Einheit dieser
Verknüpfung.
Werkseitige Einstellung: 0.
Einheit/Dimension: Technische (physikalische) Einheit der Verknüpfung, z.B. "Stück" bei Summie-
rung von produzierten Einheiten.
Nachkommastellen: Anzahl der Nachkommastellen für die Anzeige und die Grenzwerteingabe
(Zähler-Grenzwert).
Hinweis!
Hinweis!
