ctrlX DRIVE Runtime AXS-V-03 Funktionen
20.3

Messradbetrieb

20.3.1

Generelles

20.3.2 Relevanz für den Anwender
20.3.3 Applikative Angaben für die Projektierung
Hardware-Abhängigkeiten
● C0906 Fehler Nullimpuls-Erfassung
● E2049 Positionier-Geschwindigkeit >= Grenzwert
● E2055 Feedrate-Override S-0-0108 = 0
Der Messradbetrieb wird bei Material-Vorschubachsen, z. B. in der Blechbe‐
arbeitung, angewendet. Zur direkten Messung des Vorschubs von bewegtem
Material wird über ein reibschlüssig auf der Materialoberfläche aufgesetztes
Messrad ein Drehgeber angetrieben, der die Vorschublänge erfasst.
Der Lageregelkreis wird über Motorgeber und Messradgeber geschlossen,
evtl. auftretender Schlupf zwischen den motorbetriebenen Antriebswalzen
und Material führt nicht zu fehlerhaften Materiallängen-Messwerten.

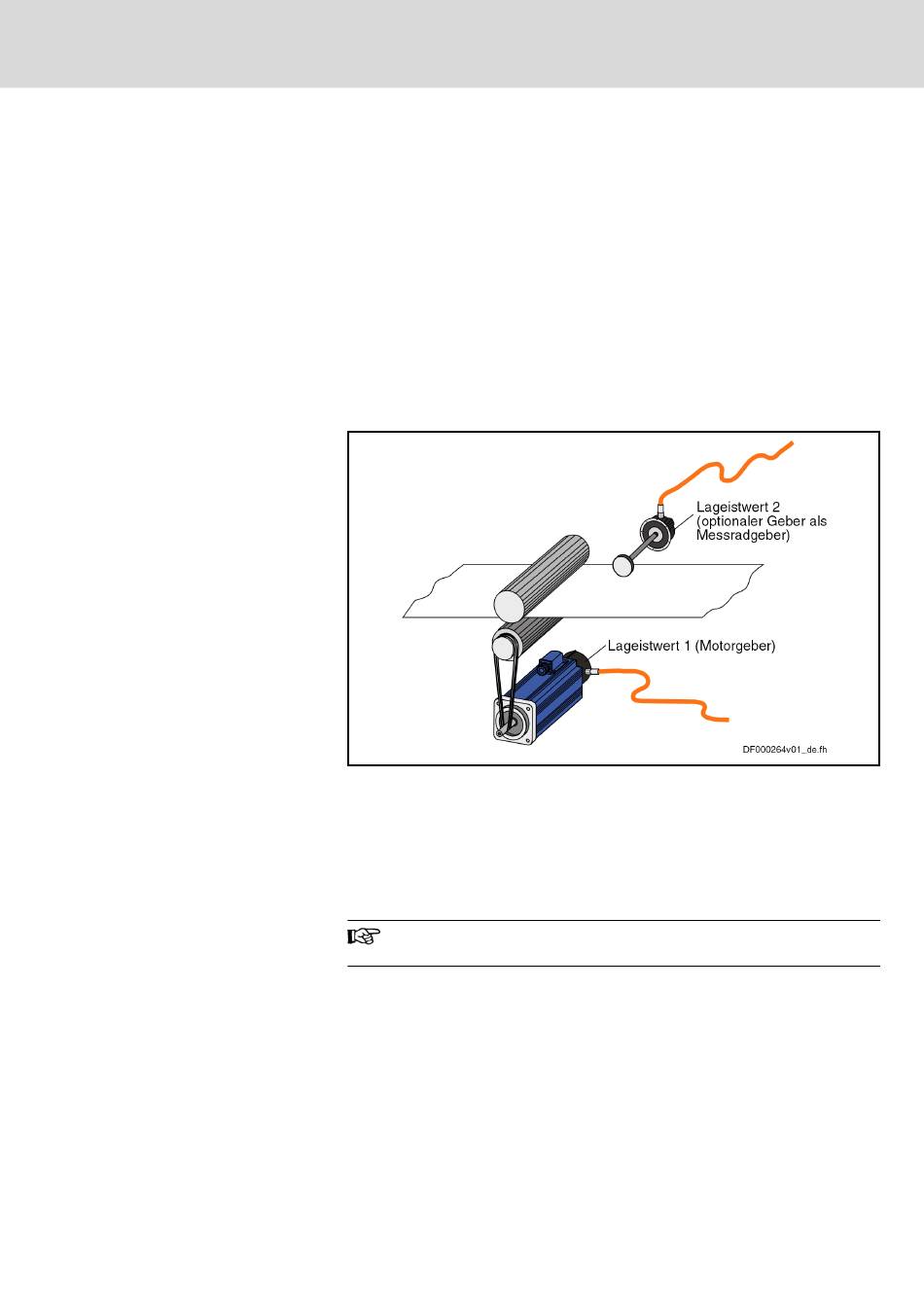

Abb. 20-4: Typische Anordnung eines Antriebs für Materialvorschub mit Mess‐
radgeber
Messradgeber zur direkten Messung des Vorschubs von bewegtem Material
vorhanden.
Der Messradbetrieb darf nur dann aktiviert werden, wenn Kontakt
zwischen Messrad und Materialoberfläche besteht.
Der Messradgeber ist ein optionaler (externer) Geber und wird gemäß An‐
schlussplan, der Bestandteil der separaten Dokumentation ist (siehe "Mitgel‐
tende Dokumentationen"), angeschlossen.
Siehe auch "Unterstützte
ctrlX DRIVE Productivity-Paket
Lagemesssysteme"
