XCD und XMD:

9.2 Netzanschaltung, Versorgungsgerät und Zwischenkreis
9.2.1

Generelles

9.2.2 Relevanz für den Anwender
9.2.3 Applikative Angaben für die Projektierung
Bosch Rexroth AG R911410072 _Ausgabe 03

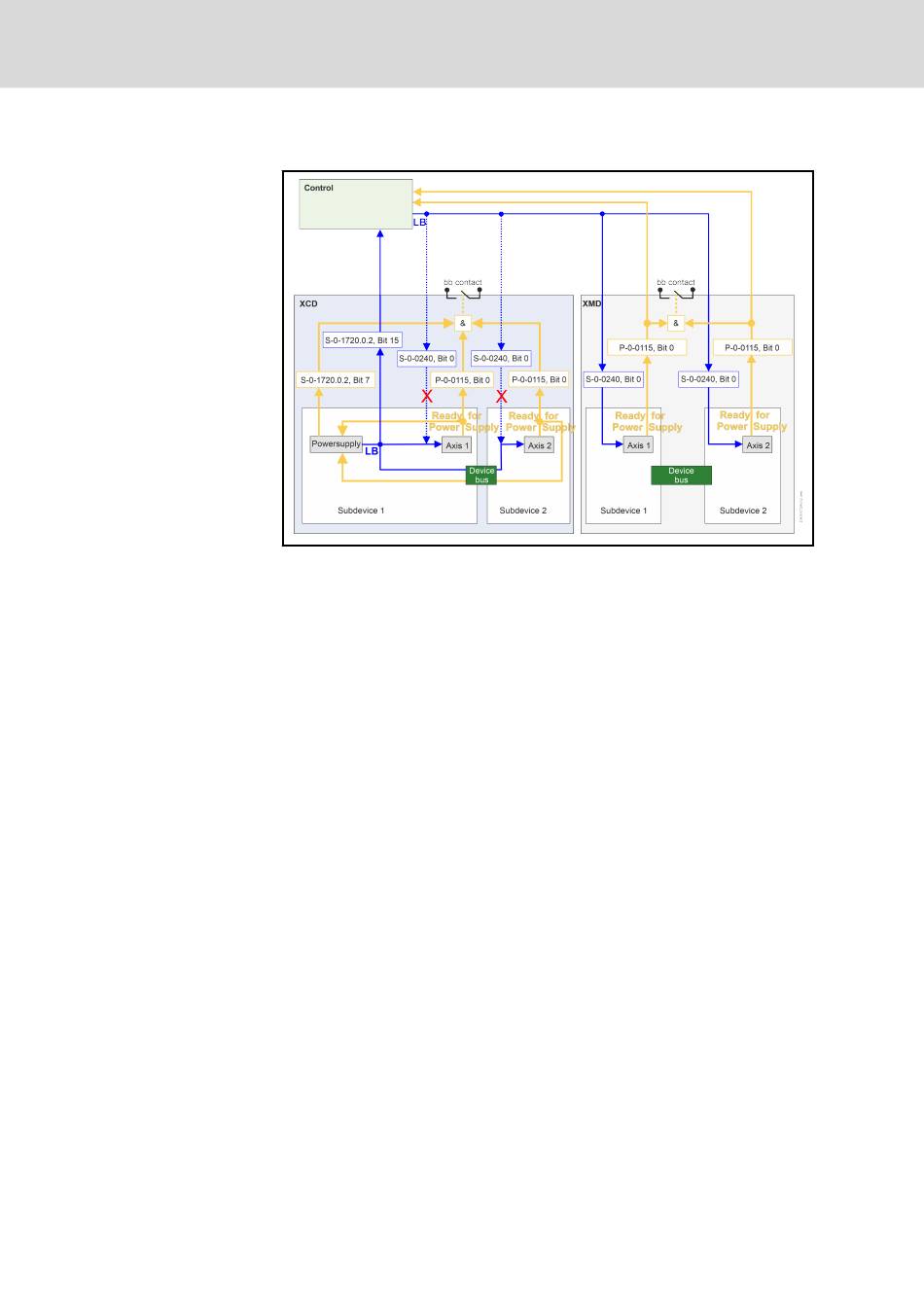

Abb. 9-17: Steuer- und Statusinformationsfluss (LB-, "Ready for Power Supply"-
und "bb contact"-Meldung) der Leistungsversorgung bei XCD und
XMD
Ein Versorgungsgerät bzw. der Versorgungsteil eines Umrichter wandelt eine
ein- bzw. eine dreiphasige Netzwechselspannung in eine Gleichspannung.
Hierzu sind einige Grundkomponenten und Grundfunktionen erforderlich, die
in diesem Kapitel beschrieben werden.
Beim einspeisenden Versorgungsgerät bzw. beim Versorgungsteil des Um‐
richters kommt ein Gleichrichter und ein kapazitiver Spannungszwischenkreis
zum Einsatz. Hierdurch muss bei der Netzzuschaltung der Ladestrom der
Kondensatoren begrenzt werden.
Beim rückspeisenden Versorger hingegen übernimmt ein Netzwechselrichter
die Energiewandlung, weshalb hierbei eine Netzdrossel erforderlich ist. Netz‐
drossel und Netzfilter werden als Netzanschaltung bezeichnet. Durch den
ebenfalls vorhandenen kapazitiven Spannungszwischenkreis ist weiterhin
auch eine Ladeeinrichtung integriert.
Relevant bei der Analyse der Netzsignale und der Parametrierung der Lade-
und Entlade-Phase des Zwischenkreises.
Bei Kondensatoren, insbesondere Elektrolyt-Kondensatoren, verringert sich
aufgrund von Alterung oder z. B. bei Lagerung des Gerätes über einen lan‐
gen Zeitraum die Kapazität. Hierdurch kann die tatsächliche von der typi‐
schen Kapazität des Zwischenkreises abweichen. ctrlX DRIVE Versorgungs‐
geräte ermitteln in der Startphase die aktuelle Zwischenkreiskapazität.
ctrlX DRIVE Runtime AXS-V-03 Funktionen
