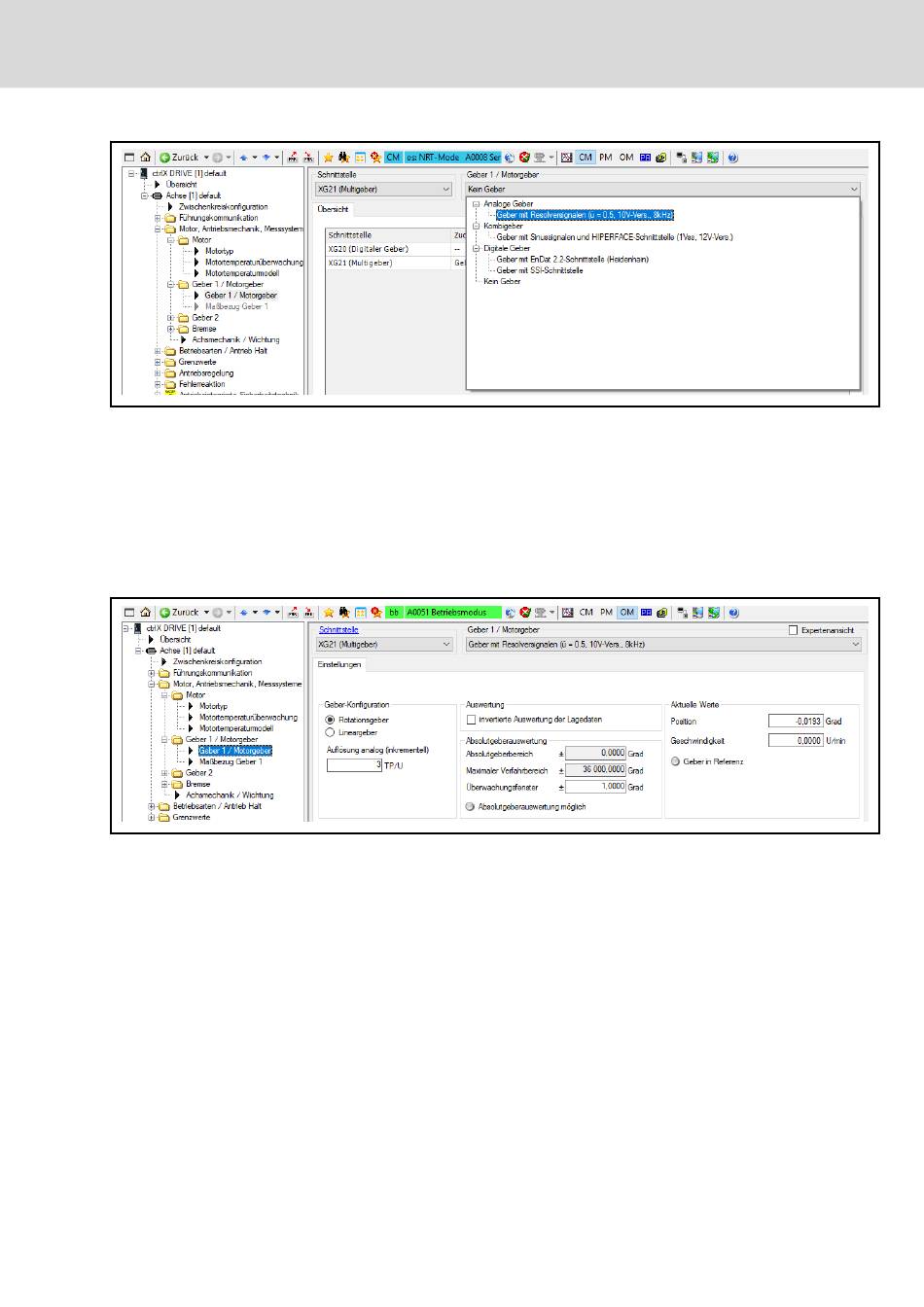

Abb. 12-1: Auswahl der Geberschnittstelle und des analogen Gebers im
ctrlX DRIVE Engineering-Dialog, Beispiel "Resolvergeber"
Analoge Geber haben keinen Geberdatenspeicher. Die Konfiguration des
Gebers wird durch den Geber-Basisdialog unterstützt:
● Bauart des Gebers auswählen
● Auflösung eintragen (Polpaarzahl des Resolvergebers)
● Auswertung der Lagedaten auf den Motor anpassen: Ggf. Invertierung
aktivieren, damit sich Lageistwert-Zunahme bei positiver Drehmoment‐
richtung des Motors ergibt.
Abb. 12-2: ctrlX DRIVE Engineering-Dialog zur Konfiguration analoger Geber
am Beispiel "Resolvergeber"
Für Detaildiagnosen können auch die Extended-Eingangsdaten und der -Ein‐
gangstatus in ctrlX DRIVE Engineering angezeigt werden:
Unterstützte Lagemesssysteme
