4.3

Collegamento pneumatico

1. Rimuovere il coperchio di chiusura laterale del cas-
sone.
2. Scollegare il cavo di messa a terra.
1
2

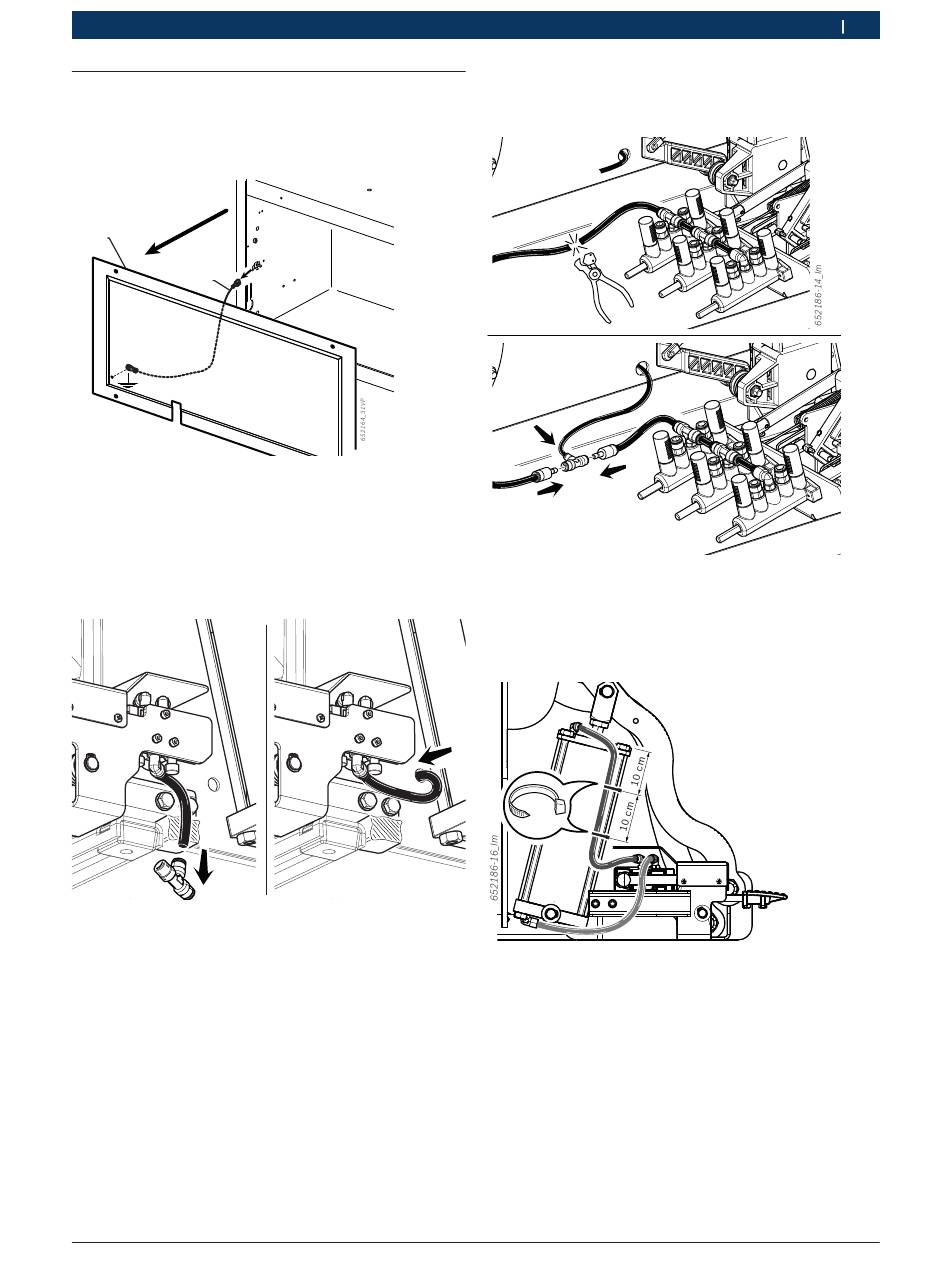

Fig. 12: Rimuovere il coperchio di chiusura laterale
1 Coperchio di chiusura laterale
2 Cavo di messa a terra
3. Scollegare il tubo di alimentazione della pedaliera di
comando dal raccordo e farlo passare attraverso il
foro del cassone.
652186-13_Im
Fig. 13: Passaggio del tubo attraverso il cassone
Robert Bosch GmbH
Prima messa in funzione | TSL 230 | 93
4. Praticare un taglio sul tubo di alimentazione della
pedaliera e collegare i tubi come mostrato in figura.
Fig. 14: Collegamento pneumatico sulla pedaliera
5. Prelevare i tubi dal cilindro e collegarli sulla valvola
del pedale di azionamento secondo quanto riportato
in figura.
Fig. 15: Collegamento pneumatico del cilindro
6. Collegare l'alimentazione elettrica e pneumatica del
monta-smonta pneumatici.
!
Agire sulla pedaliera di comando e verificare che il
senso di salita/discesa sia quello indicato dall'adesi-
vo posto sulla stessa.
!
In caso contrario verificare che il collegamento
pneumatico del cilindro sia conforme alla procedura
sopra descritta.
