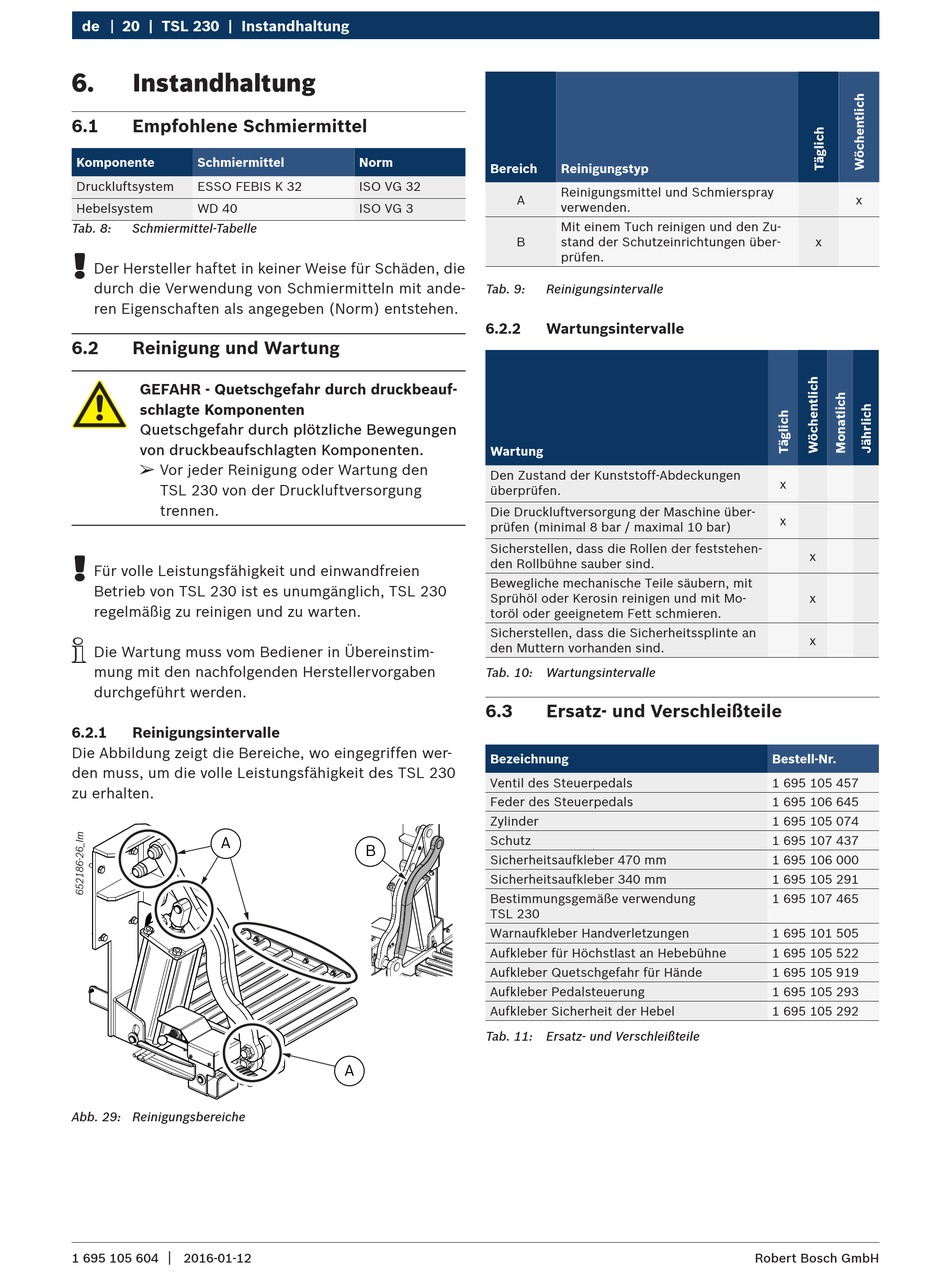

20 | TSL 230 | Instandhaltung
6.
Instandhaltung
6.1
Empfohlene Schmiermittel
Komponente
Schmiermittel
Druckluftsystem
ESSO FEBIS K 32
Hebelsystem
WD 40
Tab. 8:
Schmiermittel-Tabelle
!
Der Hersteller haftet in keiner Weise für Schäden, die
durch die Verwendung von Schmiermitteln mit ande-
ren Eigenschaften als angegeben (Norm) entstehen.
6.2
Reinigung und Wartung
GEFAHR - Quetschgefahr durch druckbeauf-
schlagte Komponenten
Quetschgefahr durch plötzliche Bewegungen
von druckbeaufschlagten Komponenten.
¶
Vor jeder Reinigung oder Wartung den
TSL 230 von der Druckluftversorgung
trennen.
!
Für volle Leistungsfähigkeit und einwandfreien
Betrieb von TSL 230 ist es unumgänglich, TSL 230
regelmäßig zu reinigen und zu warten.
i
Die Wartung muss vom Bediener in Übereinstim-
mung mit den nachfolgenden Herstellervorgaben
durchgeführt werden.
6.2.1
Reinigungsintervalle
Die Abbildung zeigt die Bereiche, wo eingegriffen wer-
den muss, um die volle Leistungsfähigkeit des TSL 230
zu erhalten.
A
Abb. 29: Reinigungsbereiche
|
1 695 105 604
2016-01-12
Norm
Bereich
ISO VG 32
A
ISO VG 3
B
Tab. 9:
6.2.2
Wartung
Den Zustand der Kunststoff-Abdeckungen
überprüfen.
Die Druckluftversorgung der Maschine über-
prüfen (minimal 8 bar / maximal 10 bar)
Sicherstellen, dass die Rollen der feststehen-
den Rollbühne sauber sind.
Bewegliche mechanische Teile säubern, mit
Sprühöl oder Kerosin reinigen und mit Mo-
toröl oder geeignetem Fett schmieren.
Sicherstellen, dass die Sicherheitssplinte an
den Muttern vorhanden sind.
Tab. 10:
6.3
Bezeichnung
Ventil des Steuerpedals
Feder des Steuerpedals
Zylinder
Schutz
B
Sicherheitsaufkleber 470 mm
Sicherheitsaufkleber 340 mm
Bestimmungsgemäße verwendung
TSL 230
Warnaufkleber Handverletzungen
Aufkleber für Höchstlast an Hebebühne
Aufkleber Quetschgefahr für Hände
Aufkleber Pedalsteuerung
Aufkleber Sicherheit der Hebel
Tab. 11:
A
Reinigungstyp
Reinigungsmittel und Schmierspray
verwenden.
Mit einem Tuch reinigen und den Zu-
stand der Schutzeinrichtungen über-
prüfen.
Reinigungsintervalle
Wartungsintervalle
Wartungsintervalle
Ersatz- und Verschleißteile
Ersatz- und Verschleißteile
x
x
x
x
x
x
x
Bestell-Nr.
1 695 105 457
1 695 106 645
1 695 105 074
1 695 107 437
1 695 106 000
1 695 105 291
1 695 107 465
1 695 101 505
1 695 105 522
1 695 105 919
1 695 105 293
1 695 105 292
Robert Bosch GmbH
