zh 310 | TSL 230 | 首次调试
4. 首次调试
4.1 打开包装
1. 从托盘拆除包装带和固定支架以及包装盒。
i
打开包装后检查 TSL 230 是否处于完好状态以及没有可见
的损坏零件。如有疑问，等待调试，咨询符合资质的技术
人员和/或机器销售员。
2. 将标准配件和包装材料从运输板箱内取出。
i
通过相应收集点妥善处理包装材料。
4.2 安装装置
!
断开应与起重装置相连的轮胎装配机的电源和压缩空气供
应。
!
安装起重装置时，遵守"首次调试"章节中的说明。
!
由于不按照"首次调试"章节中的描述进行安装，从而造成
可能的财产损失和/或人身伤害，制造商对此不承担任何
责任。

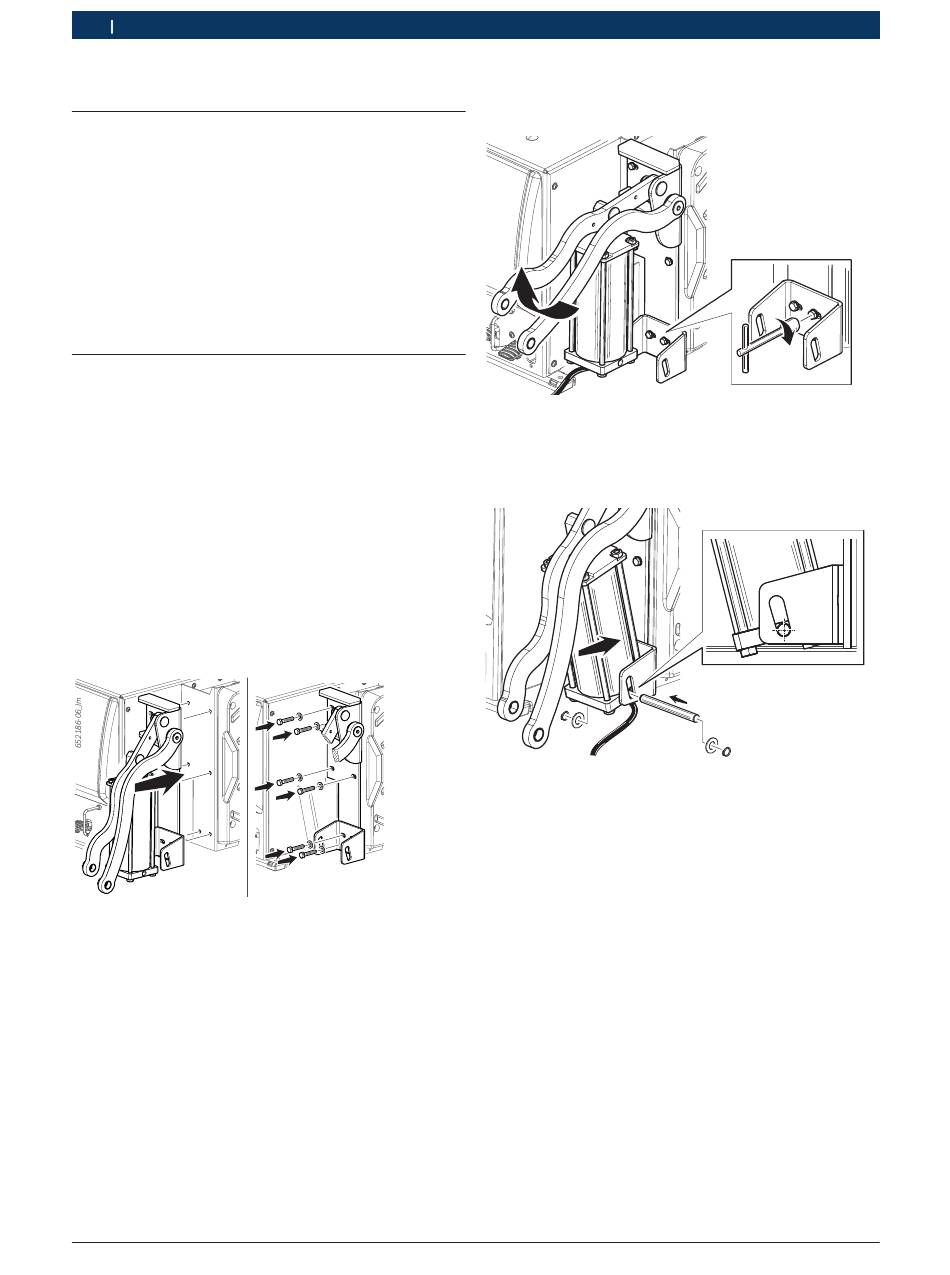

4.2.1 在预设的机器模型上安装装置
1. 将 TSL 230 直接安放在轮胎装配机的外壳上，期间注意
TSL 230 固定框架的孔和外壳的孔需相互对齐。
2. 按照下图所示，使用随附的部件固定固定框架。
插图 2: 定位固定框架
|
1 695 105 604 2016-01-12
3. 为了便于拧紧固定框架下方的螺母和螺栓，需提升气缸，
使得工作区域的视野更好。
插图 3: 提升气缸
4. 将气缸再次仔细定位，确保不会挤到主连接管并且其下方
的接口不会受损。
5. 按照下图所示，将气缸固定在其支架中。
插图 4: 固定气缸
6. 取下控制踏板，并将其定位在外壳的固定孔上。
652186-07_Im
652186-08_Im
